max. Seil-Ø | 6 mm |
max. Seilzugkraft bei 90° Umlenkung | 150 kg |
Rollenaußen-Ø | 100 mm |
Rolleninnen-Ø | 80 mm |
Empfohlene Seildurchmesser | 4-6 mm |
Gewicht ca. | 9 kg |
Artikel-Nr.: | FRA-1.410.01 |
Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
---|

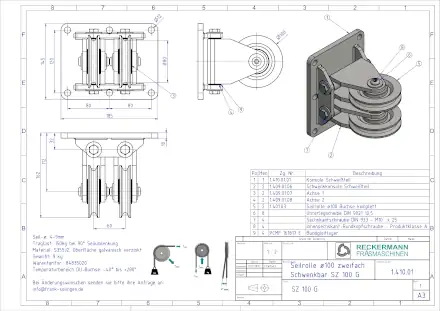

Der schwenkbare Zwillings-Rollenbock SZ ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen. Die aus Stahl gedrehten Seilscheiben rollen auf geschliffenen Stahlachsen ab.
Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Die Rollenböcke sind aus dem Werkstoff S355J2 gefertigt und die Oberflächen sind galvanisch verzinkt. Das Rillenprofil entspricht der DIN 15061.
