Rollenbock BR 01K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock BR 01K mit Kugellager

max. Seil-Ø6 mm
max. Seilzugkraft bei 90° Umlenkung300 kg
Rollenaußen-Ø50 mm
Rolleninnen-Ø38 mm
Empfohlene Seildurchmesser2-6 mm
Gewicht ca.0.6 kg
Artikel-Nr.: FRA-1.404.01


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit fettgefüllten geschlossenen Kugellagern
  • Seilrolle aus Stahl Werkstoff S355J2
  • Rillenprofil entspricht DIN 15061
  • Triebwerksgruppe im Handbetrieb 1Bm/3m
    Triebwerksgruppe im Kraftbetrieb 1Am/4m

133,50 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock BR 01G mit GleitlagerRollenbock BR 01G mit Gleitlager6 mm300 kg50 mmFRA-1.403.01119,25 €
Frank Rollenbock BR 01K mit KugellagerRollenbock BR 01K mit Kugellager6 mm300 kg50 mmFRA-1.404.01133,50 €
Frank Rollenbock BR 02G mit GleitlagerRollenbock BR 02G mit Gleitlager8 mm600 kg75 mmFRA-1.403.02124,00 €
Frank Rollenbock BR 02K mit KugellagerRollenbock BR 02K mit Kugellager8 mm600 kg75 mmFRA-1.404.02147,75 €
Frank Rollenbock BR 03G mit GleitlagerRollenbock BR 03G mit Gleitlager9 mm900 kg100 mmFRA-1.403.03133,50 €
Frank Rollenbock BR 03K mit KugellagerRollenbock BR 03K mit Kugellager9 mm900 kg100 mmFRA-1.404.03152,50 €
Frank Rollenbock BR 04G mit GleitlagerRollenbock BR 04G mit Gleitlager10 mm1100 kg125 mmFRA-1.403.04143,00 €
Frank Rollenbock BR 04K mit KugellagerRollenbock BR 04K mit Kugellager10 mm1100 kg125 mmFRA-1.404.04176,25 €
Frank Rollenbock BR 05G mit GleitlagerRollenbock BR 05G mit Gleitlager12 mm1250 kg150 mmFRA-1.403.05162,00 €
Frank Rollenbock BR 05K mit KugellagerRollenbock BR 05K mit Kugellager12 mm1250 kg150 mmFRA-1.404.05190,50 €
Weitere Modelle mit: max. Seil-Ø 6 mm
Weitere Modelle mit:max. Seil-Ø 6 mm

Beschreibung: Frank Rollenbock BR 01K mit Kugellager

Seilrollenbock BR

Der Seilrollenbock BR ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die formschöne und extrem stabile Bockkonstruktion besteht aus Grauguss. Die Stahlseilscheibe rollt auf einer mit Spannhülsen im Bock gesicherten Stahlachse vibrationsfrei ab. Vier Befestigungsbohrungen im Bock ermöglichen die einfache Montage auf jegliche Konstruktionen.

Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Der Bock wird aus Grauguss GG20 gegossen, in RAL 9006 lackiert und mit einer Seilrolle aus Werkstoff S355J2 komplettiert. Die Oberfläche der Rolle ist galvanisch verzinkt, und das Rillenprofil der Seilrolle wird entsprechend DIN 15061 gedreht.


Download: CAD techn. Details

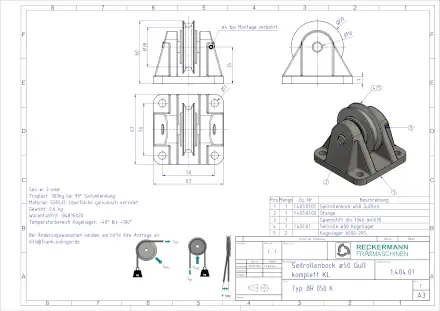

Masszeichnung von Frank Rollenbock BR 01K mit Kugellager

Abmessungen

Rollenbock BR 6 mm

ØD150mm
ØD238mm
R3.2mm
A67mm
B67mm
C7mm
E50mm
F50mm
H35mm
ØL7mm
