Frank Rollenbock SZ

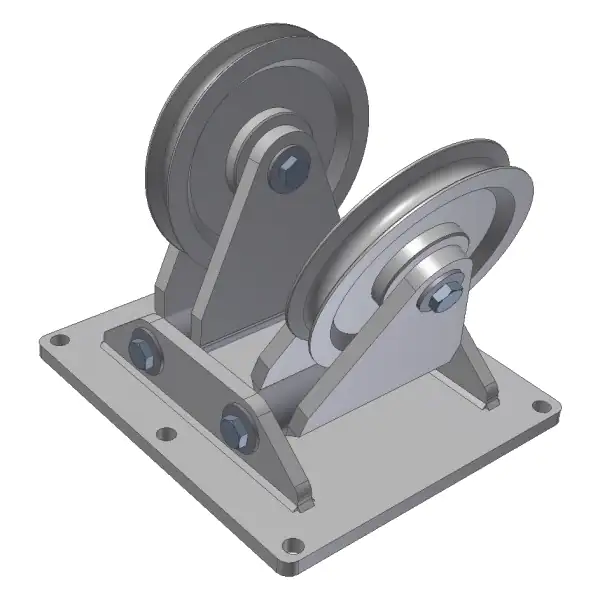

Der schwenkbare Zwillings-Rollenbock SZ ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen.
Die stählernen Seilscheiben rollen auf geschliffenen Achsen ab. Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Die Rollenbock sind aus Werkstoff S355J2 gefertigt, die Oberflächen galvanisch verzinkt. Das Rillenprofil entspricht DIN 15061.
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Der schwenkbare Zwillings-Rollenbock SZ ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen.
Die stählernen Seilscheiben rollen auf geschliffenen Achsen ab. Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Die Rollenbock sind aus Werkstoff S355J2 gefertigt, die Oberflächen galvanisch verzinkt. Das Rillenprofil entspricht DIN 15061.

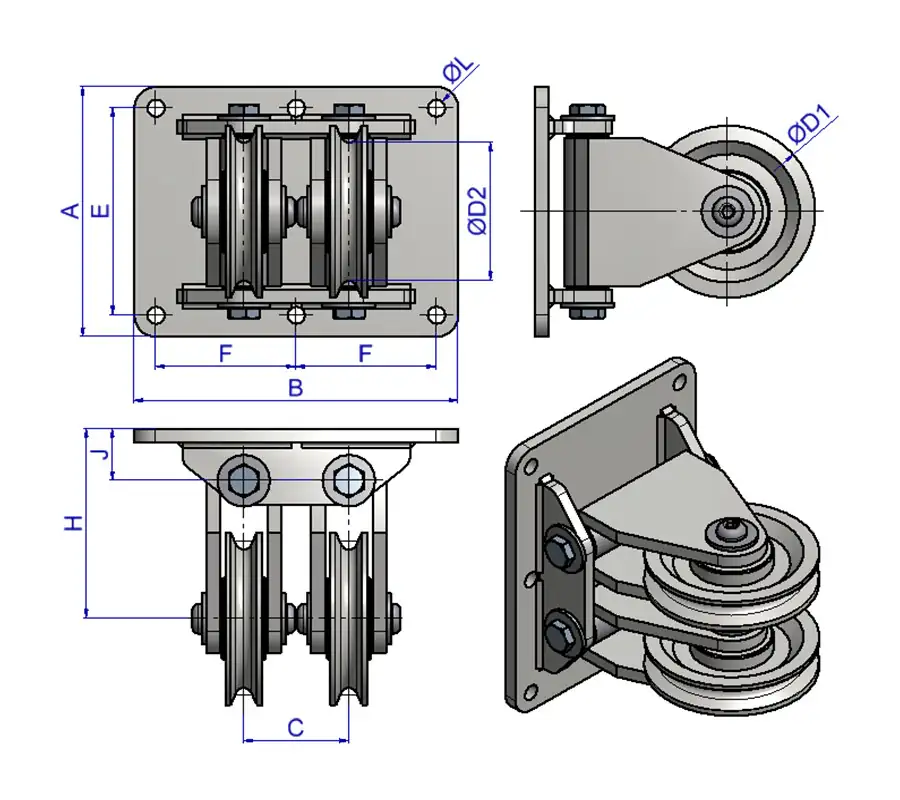

Abmessungen Rollenbock SZ:
| Rollenbock SZ | max. Seil-Ø (mm) | ØD1 (mm) | ØD2 (mm) | R (mm) | A (mm) | B (mm) | E (mm) | F (mm) | H (mm) | J (mm) | G (mm) | ØL (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01G mit Gleitlager | 6 | 100 | 80 | 4.8 | 145 | 185 | 120 | 80 | 110 | 30 | 8 | 10 |
| 02G mit Gleitlager | 8 | 150 | 126 | 6.5 | 225 | 250 | 200 | 115 | 145 | 35 | 8 | 12 |
| 03G mit Gleitlager | 10 | 200 | 166 | 5.3 | 250 | 280 | 225 | 125 | 177 | 47 | 12 | 14 |
| 04G mit Gleitlager | 12 | 250 | 213 | 6.5 | 300 | 320 | 270 | 145 | 239 | 69 | 15 | 18 |
| 05G mit Gleitlager | 16 | 300 | 257 | 8.5 | 360 | 400 | 330 | 185 | 265 | 75 | 20 | 18 |
| 01K mit Kugellager | 6 | 100 | 80 | 4.8 | 145 | 185 | 120 | 80 | 110 | 30 | 8 | 10 |
| 02K mit Kugellager | 8 | 150 | 126 | 6.5 | 225 | 250 | 200 | 115 | 145 | 35 | 8 | 12 |
| 03K mit Kugellager | 10 | 200 | 166 | 5.3 | 250 | 280 | 225 | 125 | 177 | 47 | 12 | 14 |
| 04K mit Kugellager | 12 | 250 | 213 | 6.5 | 300 | 320 | 270 | 145 | 239 | 69 | 15 | 18 |
| 05K mit Kugellager | 16 | 300 | 257 | 8.5 | 360 | 400 | 330 | 185 | 265 | 75 | 20 | 18 |
