max. Seil-Ø | 6 mm |
max. Seilzugkraft bei 90° Umlenkung | 50 kg |
Rollenaußen-Ø | 50 mm |
Rolleninnen-Ø | 38 mm |
Empfohlene Seildurchmesser | 2-6 mm |
Gewicht ca. | 0.5 kg |
Artikel-Nr.: | FRA-1.505.01 |
Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
![]() | Rollenbock VSB aus Edelstahl 01G mit Gleitlager | 6 mm | 50 kg | 50 mm | FRA-1.505.01 | 132,27 € | |
![]() | Rollenbock VSB aus Edelstahl 01K mit Kugellager | 6 mm | 50 kg | 50 mm | FRA-1.505.01K | 159,15 € | |
![]() | Rollenbock VSB aus Edelstahl 02G mit Gleitlager | 8 mm | 100 kg | 75 mm | FRA-1.505.02 | 145,85 € | |
![]() | Rollenbock VSB aus Edelstahl 02K mit Kugellager | 8 mm | 100 kg | 75 mm | FRA-1.505.02K | 175,30 € | |
![]() | Rollenbock VSB aus Edelstahl 03G mit Gleitlager | 9 mm | 150 kg | 100 mm | FRA-1.505.03 | 160,48 € | |
![]() | Rollenbock VSB aus Edelstahl 03K mit Kugellager | 9 mm | 150 kg | 100 mm | FRA-1.505.03K | 189,55 € | |
![]() | Rollenbock VSB aus Edelstahl 04G mit Gleitlager | 10 mm | 250 kg | 125 mm | FRA-1.505.04 | 181,38 € | |
![]() | Rollenbock VSB aus Edelstahl 04K mit Kugellager | 10 mm | 250 kg | 125 mm | FRA-1.505.04K | 210,45 € | |
![]() | Rollenbock VSB aus Edelstahl 05G mit Gleitlager | 12 mm | 500 kg | 150 mm | FRA-1.505.05 | 203,33 € | |
![]() | Rollenbock VSB aus Edelstahl 05K mit Kugellager | 12 mm | 500 kg | 150 mm | FRA-1.505.05K | 229,45 € |
Beim Rollenbock VSB ist die Rolle liegend angeordnet, was ihn ideal für platzsparende Wandmontagen, beispielsweise im Schnürboden auf Bühnen, macht, wo viele Seile platzsparend umgelenkt werden müssen. Er ist wahlweise mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich.
Der Bock besteht aus einem gekanteten Stahlblech mit einer verschweißten Unterplatte, was für die nötige Steifigkeit sorgt, um Seile bis zu 180° sicher umzulenken. Die aus Edelstahl gefertigte Seilrolle ist so eingepasst, dass das Seil seitlich nicht herausspringen kann. Seitliche Bohrungen ermöglichen eine einfache Montage an Wand, Boden oder Decke.
Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff 1.4301 hergestellt und damit weitestgehend vor Korrosion und Rost geschützt. Das gedrehte Rillenprofil der Seilscheibe entspricht der DIN 15061.

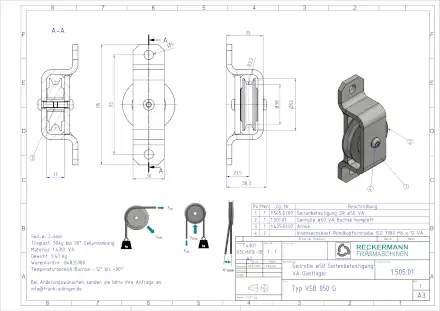

Rollenbock VSB aus Edelstahl 6 mm
ØD1 | 50 | mm |
ØD2 | 38 | mm |
R | 3.2 | mm |
A | 115 | mm |
B | 95 | mm |
E | 30 | mm |
F | - | mm |
H1 | 21.5 | mm |
H2 | 35 | mm |
ØL | 9 | mm |
