Textile Anschlagmittel

Zu den textilen Anschlagmitteln zählen Rundschlingen, Hebebänder und Rundschlingengehänge. Sie haben den großen Vorteil sehr leicht und flexibel zu sein. Damit lassen sich Lasten am Hebezeug schnell und komfortabel anschlagen. Allerdings haben die textilen Anschlagmittel den Nachteil, dass sie empfindlicher sind als andere Anschlagmittel wie z.B. Anschlagketten und Seile. Deshalb sollten die Benutzerhinweise und Einschränkungen unbedingt beachtet werden.

Benutzungseinschränkungen der Anschlagmittel

Diese Benutzerhinweise geben einen allgemeinen Überblick bezüglich der Anwendung von textilen Anschlagmitteln und ersetzen nicht die gerätespezifischen Betriebsanleitungen! Hebevorgänge mit textilen Anschlagmitteln dürfen nur von einem fachkundigen Anwender (unterwiesen in Theorie und Praxis) durchgeführt werden.
Bei ordnungsgemäßer Verwendung bieten die textilen Anschlagmittel ein höchstes Maß an Sicherheit, vermeiden Sach- und Personenschäden und haben eine lange Lebensdauer.

Belastung

Textile Anschlagmittel dürfen nicht überlastet werden. Die Tragfähigkeiten für die wichtigsten Anschlagarten sind auf dem Etikett angegeben. Beachten Sie bitte die Neigungswinkel des Anschlagmittels!

Temperatur

Anschlagmittel aus Polyester sind für Temperaturbereiche zwischen -40° C bis +100° C zugelassen. Diese Temperaturbereiche können sich in chemischer Umgebung verändern. Bei Temperaturen unter 0° C und durchnässten textilen Anschlagmitteln kann durch Eisbildung Schneidwirkung und Abrieb im Gewebe erzeugt werden und diese im Inneren beschädigen. Eis verringert die Biegsamkeit eines Hebebandes! Es sollten nur trockene Anschlagmittel bei Temperaturen unter 0° C zum Einsatz kommen! Polyester besitzt im trockenen Zustand einen hohen elektrischen Widerstand und wirkt daher isolierend zwischen Last und Kranhaken (z. B. bei Schweißarbeiten - Temperaturen beachten!).

Stossbelastung

Vermeiden Sie ruck- und stoßartige Belastungen, da hier weit höhere Kräfte als das eigentliche Gewicht der Last auftreten!

Chemikalien

Textile Anschlagmittel dürfen im Bereich von Chemikalien nicht bedenkenlos eingesetzt werden. Polyester ist gegenüber mineralischen Sauren gut resistent, wird aber von Alkalien zerstört. Wir beraten Sie gerne bei Ihrem speziellen Einsatz! Textile Anschlagmittel mit hochfesten Beschlagteilen dürfen unter Säurebedingungen nicht angewendet werden, da diese Materialien verspröden! Nach jedem Kontakt mit Chemikalien sind textile Anschlagmittel sorgfältig zu reinigen. Harmlose Säurelosungen können sich durch Verdunstung so konzentrieren, dass sie Schaden hervorrufen können. Die betroffenen textilen Anschlagmittel werden in kaltem Wasser gespült, an der Luft getrocknet und müssen von einer befähigten Person untersucht werden.

Personentransport

Grundsätzlich ist der Personentransport mit textilen Anschlagmitteln verboten!

Einsatz unter gefährdenden Bedingungen

Der Aufenthalt von Personen auf oder unter einer angehobenen Last ist verboten!

Anwendungshinweise

• Der Bediener darf eine Lastbewegung erst dann einleiten, wenn er sich davon überzeugt hat, dass die Last richtig angeschlagen ist und sich keine Personen im Gefahrenbereich aufhalten.
• Lasten nicht über längere Zeit oder unbeaufsichtigt in angehobenem oder gespanntem Zustand belassen.
• Rundschlingen und Hebebänder dürfen nicht geknotet, ineinander verschnürt oder verdreht eingesetzt werden und nur zum Anschlagen von Lasten verwendet werden.
• Vor jedem Einsatz müssen textile Anschlagmittel auf offenkundige Schaden untersucht werden. Es ist sicherzustellen, dass ihre Identität und Abmessungen richtig sind und das Tragfähigkeitsetikett vorhanden und lesbar ist. Verwenden Sie niemals Anschlagmittel, die schadhaft, oder nicht gekennzeichnet sind!
• Vermeiden Sie eine Beschädigung des Etikettes indem sie es von der Ladung, dem Haken und der Schnürung fernhalten!
• Auf keinen Fall darf der Winkel in einer Schlaufe eines Hebebandes 20° übersteigen, da sonst die Nahte unzulässig belastet werden!
  Dieses wird gewährleistet, wenn die Schlaufenlange ca. das 4-fache der maximalen Breite des Hakens betragt.
• Haken oder andere Hebevorrichtungen dürfen sich in belastetem Zustand nicht im Bereich der vernähten Überlappungen oder an der Nahtstelle des Schutzschlauches bei Rundschlingen befinden. Sorgen Sie dafür, dass sich die Nahte im geraden Teil des Anschlagmittels befinden!
• Achten Sie auf Haken mit ausreichendem Radius. Die Auflageflache eines Hebebandes muss gerade sein, damit der volle Querschnitt des Bandes gleichmäßig zum Tragen kommt. Bei einer tragenden Breite des Hebebandes unter 75 mm muss der Krümmungsradius der Hebevorrichtung mindestens das 0,75-fache der Breite des Hebebandes betragen.
• Achten sie darauf, dass die Rundschlingen im Kranhaken nicht übereinander gelegt werden. Sie müssen sowohl im Haken, als auch an der Last genügend Platz haben, damit sie Ihre natürliche, abgeflachte Form einnehmen können, und eine gleichmäßige Belastung über die ganze Breite der Rundschlinge erfolgt.
• Hebebänder müssen so an der Last angeordnet sein, dass sie in ihrer ganzen Breite tragen können. Bei größeren Neigungswinkeln wird bei einem Band nur die Kante belastet und es besteht die Gefahr dass das Band reist!
• Textile Anschlagmittel müssen vor scharfen Kanten, Reibung und Abrieb sowohl an der Last, als auch an der Hebevorrichtung, geschützt werden. Der Kantenradius, den ein Hebeband oder eine Rundschlinge berührt, wird als scharf angesehen, wenn er weniger als die Dicke des Hebebandes oder der Rundschlinge (im flachen, belasteten Zustand) beträgt.
• Die Ladung niemals auf das Anschlagmittel schieben oder darauf abstellen, nicht über raue Oberflächen oder Kanten ziehen, einklemmen bzw. gewaltsam unter einer Ladung herausziehen!
• Wenn ein textiles Anschlagmittel im Schnurgang verwendet wird, bringen sie es so an, dass es den natürlichen Schnurwinkel von ca. 60° bilden kann. Niemals die Schnürung nachspannen und Wärmeentwicklung durch Reibung (Nachrutschen unter Last) verhindern. Um Lasten mit glatter, rutschender Oberflache sicher aufzunehmen wird ein doppelter Schnürgang empfohlen.
• Rundschlingen und Hebebänder dehnen sich unter Last um ca. 3-5 %. Das ist unbedingt zu berücksichtigen. Es kann dadurch zu Abrieb bzw. Beschädigungen an empfindlichen Oberflachen kommen. Zur Vorbeugung sind Schutzschlauche bzw. -profile zu empfehlen. Entstehen bei Hebevorgängen (geplante!) Bewegungen der Last, z. B. beim Aufstellen oder Wenden von Gütern, muss bei Reibung an der Oberflache der Last oder an Kanten mit Schutzschlauchen oder Schutzprofilen gearbeitet werden, in denen sich das Anschlagmittel geschützt und ohne große Reibung bewegen und anpassen kann!
  (siehe Mas B in nebenstehender Abbildung)
• Wenn mehr als ein Anschlagmittel zum Heben der Ladung verwendet wird, sollten diese gleichen Typs mit möglichst gleicher Lange sein, damit es zu keinem unterschiedlichen Dehnungsverhalten kommen kann und sie in ihrer vollen Breite tragen (möglichst kleinen Neigungswinkel bzw. Traverse verwenden).
• Textile Anschlagmittel sollen in sauberer, trockener und gut belüfteter Umgebung gelagert werden. Sie sollen vor direkter Sonneneinstrahlung und sonstiger UV-Strahlung geschützt sein, fern von Wärmequellen, Chemikalien, Rauchgasen oder korrodierenden Oberflächen aufbewahrt werden, da diese die Qualität und Lebensdauer des Bandes negativ beeinflussen.
• Offensichtlich beschädigte textile Anschlagmittel, bei denen eine Überlastung oder sonstige schädigende Einflusse bekannt geworden sind, sind von der weiteren Benutzung auszuschließen, und erst nach einer Prüfung und eventuell erforderlichen Instandsetzung wieder zu verwenden.

Instandhaltung und Reparatur

Instandsetzungen und Prüfungen dürfen nur von befähigten Personen durchgeführt werden.

Überprüfungen von Anschlagmitteln

Textile Anschlagmittel müssen je nach Einsatzfall in entsprechenden Abstanden, mindestens jedoch einmal jährlich von einer befähigten Person geprüft werden. Die Überprüfung muss die Besichtigung auf folgende Mangel beinhalten:

• Vollständig vorhandenes und gut lesbares Etikett
• Schäden durch chemischen Einfluss wie z. B. örtliche Aufweichungen, Abplatzen von Fasern oder von Hitze (Verhärtungen)
• Bei Metallbeschlagen dürfen keine Verformungen, Kerben oder Querschnittsverminderungen von mehr als 10 % erkennbar sein. Sie sind auf Risse zu prüfen, eventuelle Schweißstellen müssen sichtbar, dürfen also nicht vom Band verdeckt sein
• Über die erfolgten Prüfungen sind Aufzeichnungen zu fuhren und aufzubewahren
• Beschädigte Anschlagmittel sind sofort außer Betrieb zu nehmen und dürfen keinesfalls frei zugänglich gelagert werden!

Ablegereife

• Die Kennzeichnung (Typen- bzw. Tragfähigkeitsschild) fehlt, oder unleserlich geworden ist.
• Schädliche Einflüsse, wie z. B. Überbelastung, Stoßbelastung, chemische Einflüsse, oder Hitze eingetreten sind.

• Beschädigungen der Webkante, Beschädigungen des Gewebes durch Abrieb oder Schnitte, Garnbruche von mehr als 10 % der Gesamtzahl im am stärksten beschädigten Querschnitt vorliegen.
• Starke Verformung oder Verschmelzen von Garnen durch Warme (glänzende Oberfläche und/oder Verhärtung des Bandes) erkennbar ist.
• Tragende Nähte beschädigt sind.

• Die Hülle durch Schnitte oder Abrieb beschädigt ist.
• Der Kern der Rundschlinge sichtbar ist.
• Die Nähte der Ummantelung beschädigt sind.

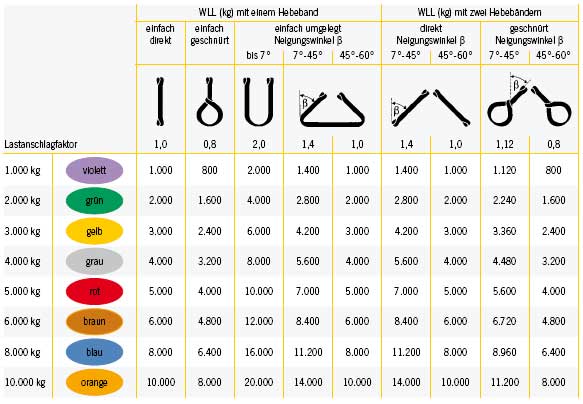

Belastungsdiagramm Hebebänder

Umrechnungstabelle für unterschiedliche Anschlagarten

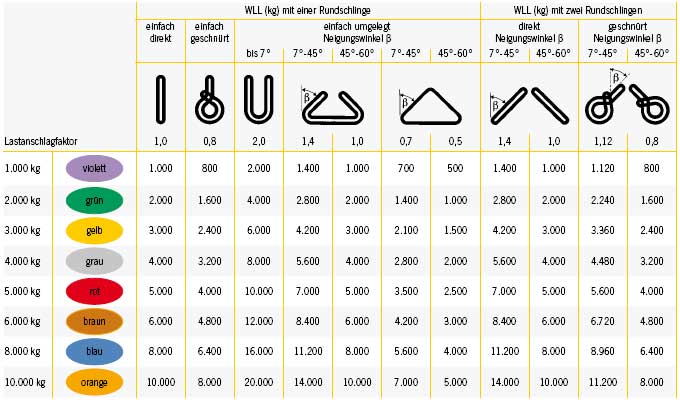

Belastungsdiagramm Rundschlingen

Umrechnungstabelle für unterschiedliche Anschlagarten
