01K mit Kugellager
Rollenbock BN 01K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock BN 01K mit Kugellager

max. Seil-Ø6 mm
max. Seilzugkraft bei 90° Umlenkung300 kg
Rollenaußen-Ø50 mm
Rolleninnen-Ø38 mm
Empfohlene Seildurchmesser2-6 mm
Gewicht ca.0.6 kg
Artikel-Nr.: FRA-1.406.01K


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit fettgefüllten geschlossenen Kugellagern
  • Rollenbock aus Stahl Werkstoff S355J2
  • Rillenprofil entspricht DIN 15061
  • Triebwerksgruppe im Handbetrieb 1Bm/3m
    Triebwerksgruppe im Kraftbetrieb 1Am/4m

139,00 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ø max. Seilzugkraft bei 180° Umlenkung max. Seilzugkraft bei 90° Umlenkung Rollenaußen-Ø Artikel-Nr. Preis (zzgl. ges. MwSt.)
Weitere Modelle mit: max. Seil-Ø 6 mm
Weitere Modelle mit:max. Seil-Ø 6 mm

Beschreibung: Frank Rollenbock BN 01K mit Kugellager

Seilrollenbock BN

Der Rollenbock BN ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Er ist wahlweise mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise besteht aus gebogenen Stahlplatten, die durch zwei Bolzen starr miteinander verbunden sind. Die Seilrolle rollt auf einer geschliffenen Stahlachse ab.

Ein zusätzlicher Bügel oberhalb der Rolle verhindert das Herausspringen des Seils und kann je nach Seilabgang in die gewünschte Richtung gedreht werden. Die Verbindungsbolzen sind so dicht zueinander positioniert, dass ein um 180° über die Rolle gelegtes Seil nicht mit den Bolzen in Berührung kommt. Auch ein waagerecht unter der Rolle abgehendes Seil gerät nicht mit den Stegen in Konflikt.

Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff S355J2 gefertigt und die Oberfläche ist blau chromatiert. Das Rillenprofil ist gedreht und entspricht der DIN 15061.


Download: CAD techn. Details

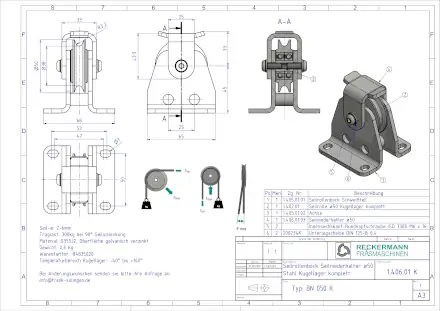

Masszeichnung von Frank Rollenbock BN 01K mit Kugellager

Abmessungen

Rollenbock BN 6 mm

ØD150mm
ØD238mm
R3.2mm
A65mm
B68mm
E50mm
F50mm
H45mm
H133mm
ØL7mm
