Hydraulikverteiler
Hydraulikverteiler verteilen das Öl auf angeschlossene Verbraucher und ermöglichen das Bedienen mehrerer Zylinder mit nur einer Pumpe. Verteiler sind mit unterschiedlich vielen Abgängen erhältlich. Auch lassen sie sich mit Absperrventilen, Kupplungen und Manometern ausrüsten.
Einsatz von Hydraulikverteilern
In einem hydrostatischen System verteilt sich der Druck über das inkompressible Öl gleich stark. Dieses Pascalsche Gesetz kann bei Systemen mit 2 und mehr Zylindern zu Irritationen führen.
Hydraulikzylinder fahren simultan aus, wenn sie alle gleichmäßig belastet werden. Ein solcher Fall kommt aber eher selten vor. Meist liegt der Schwerpunkt außermittig wodurch ein waagerechtes Anheben nur durch Austarieren der Zylinder möglich ist.

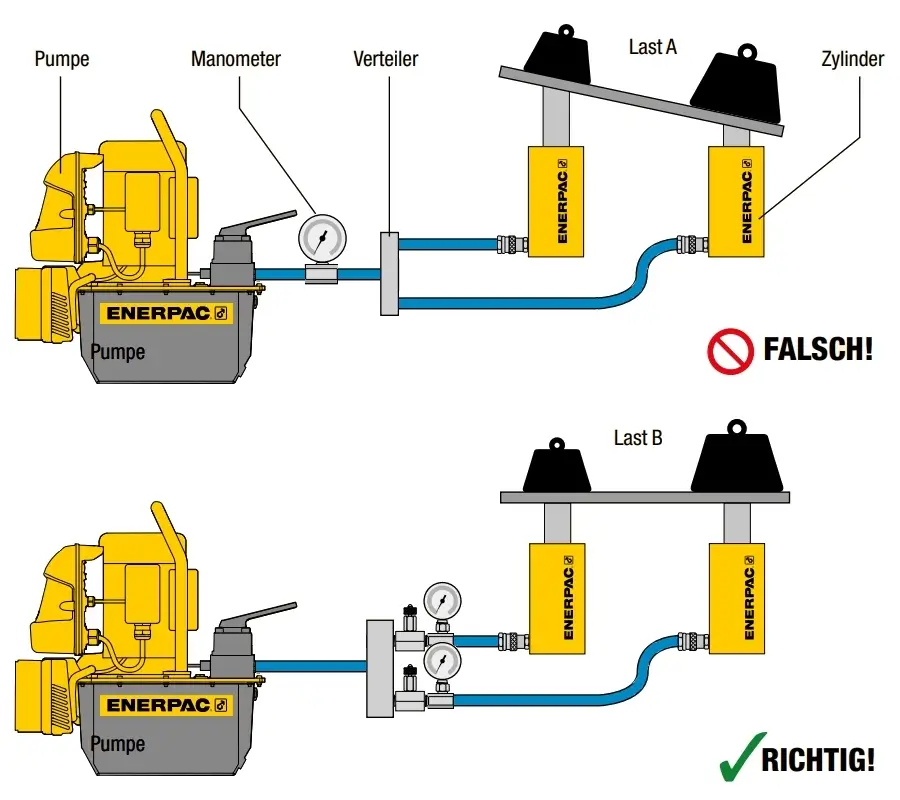

Im Falle einer ungleichen Belastung fährt zuerst der Zylinder mit der leichtesten Last aus. Zylinder, die den schwereren Teil der Last tragen fahren entsprechend später aus. Die Last stellt sich beim Heben schräg, kippt oder rutscht ab (Last A).
Zum gleichmäßigen Ausfahren aller Zylinder auch bei unterschiedlichen Lasten sind im Hydrauliksystem Steuerventile einzubauen (Last B). Jeder Ölanschluss muss einzeln geregelt werden können.

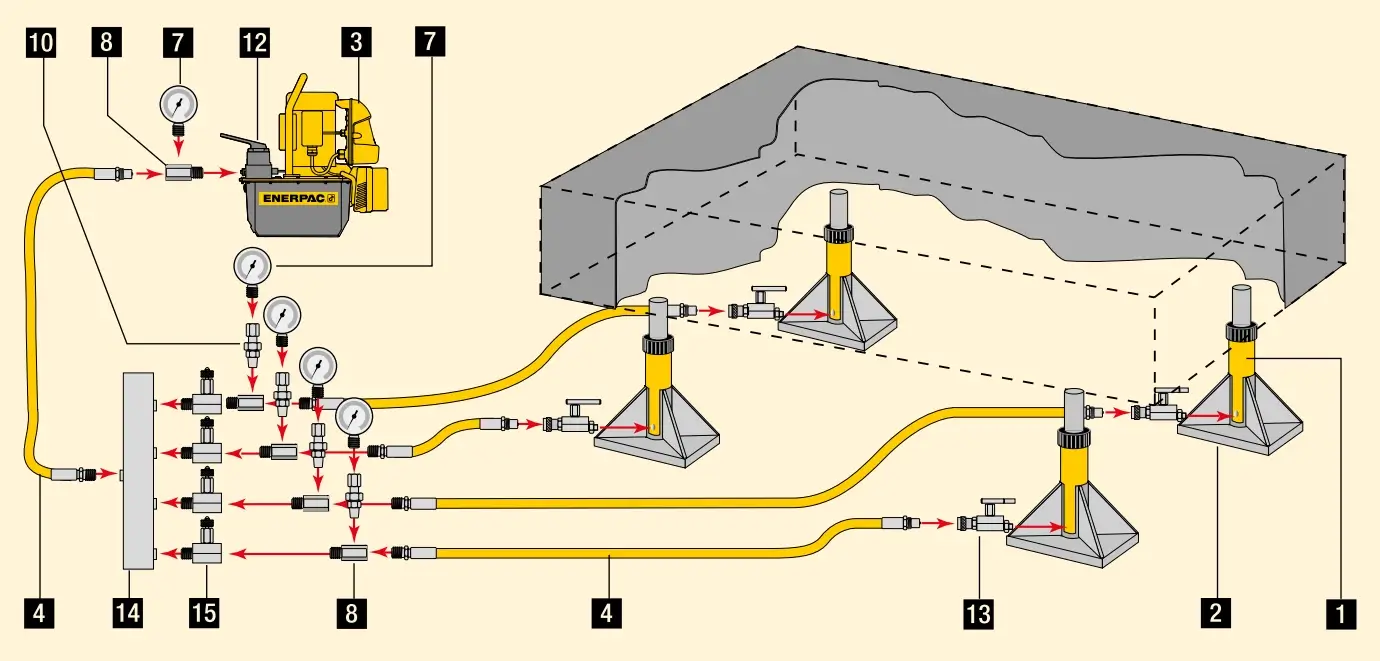

Folgende Enerpac-Komponenten wurden in diesem Beispiel verbaut
| Pos. | Abb. | Bezeichnug | Beschreibung |
|---|---|---|---|
| 1 |  |

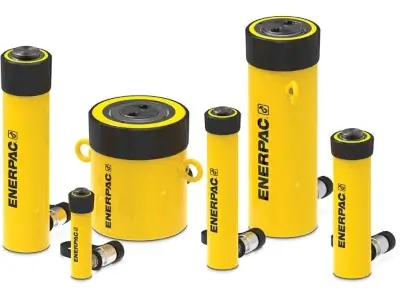

Zylinder | Dient der Übertragung hydraulischer Kraft. |
| 2 |  |
Zylinderfuß | Wird zum Heben schwerer Lasten verwendet, wo eine zusätzliche Stabilität des Zylinders erforderlich ist. (im Zubehör) |
| 3 |  |

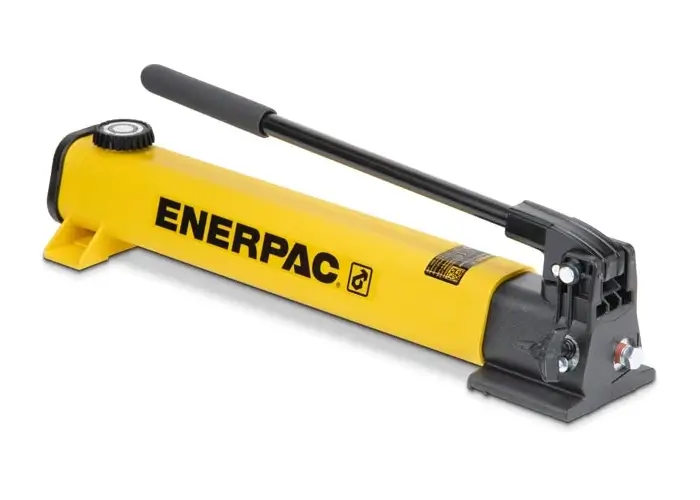

Pumpe | Erzeugt den Öldruck |
| 4 |  | Hydraulikschlauch | Für den Transport der Hydrauliköl. |

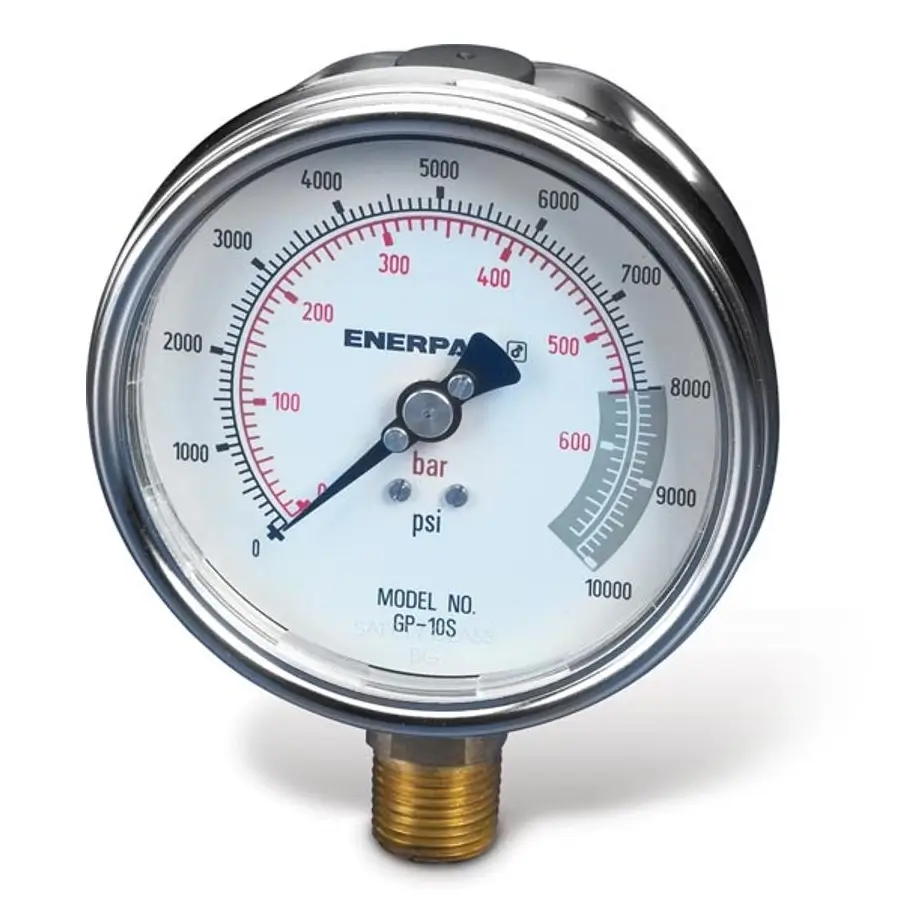

| 7 |  | Manometer | Dient der Überwachung des Drucks im Hydrauliksystem. |

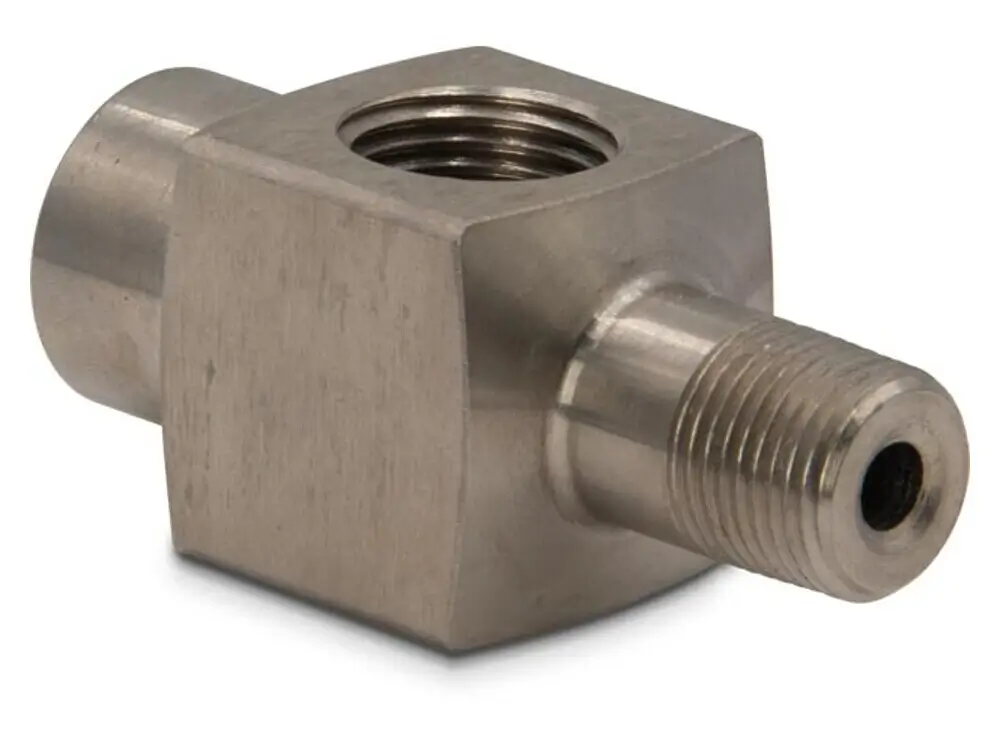

| 8 |  | Manometer-Zwischenstück | Für den schnellen und problemlosen Einbau des Manometers. |

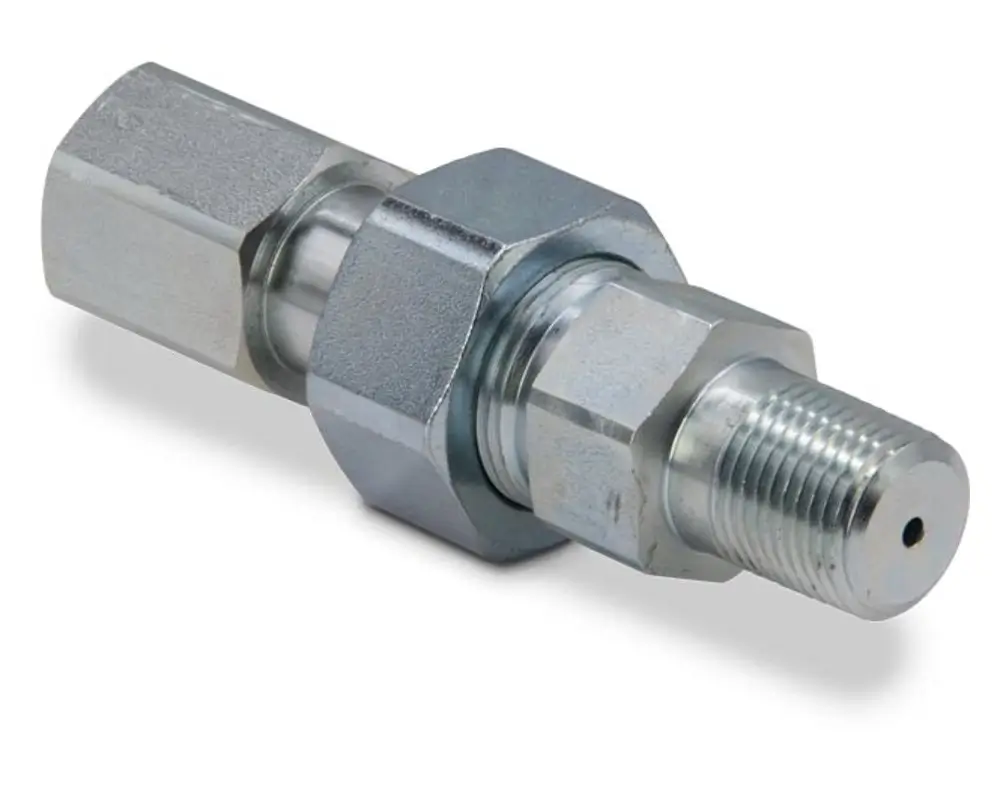

| 10 |  | Selbstdämpfendes Ventil | Zum Schutz des Manometers vor Beschädigung durch Druckstöße bei plötzlicher Lastfreigabe im Hydrauliksystem. |
| 12 |  | 3-Wegeventil | Regelt die Bewegungsrichtung in einfachwirkenden Systemen |

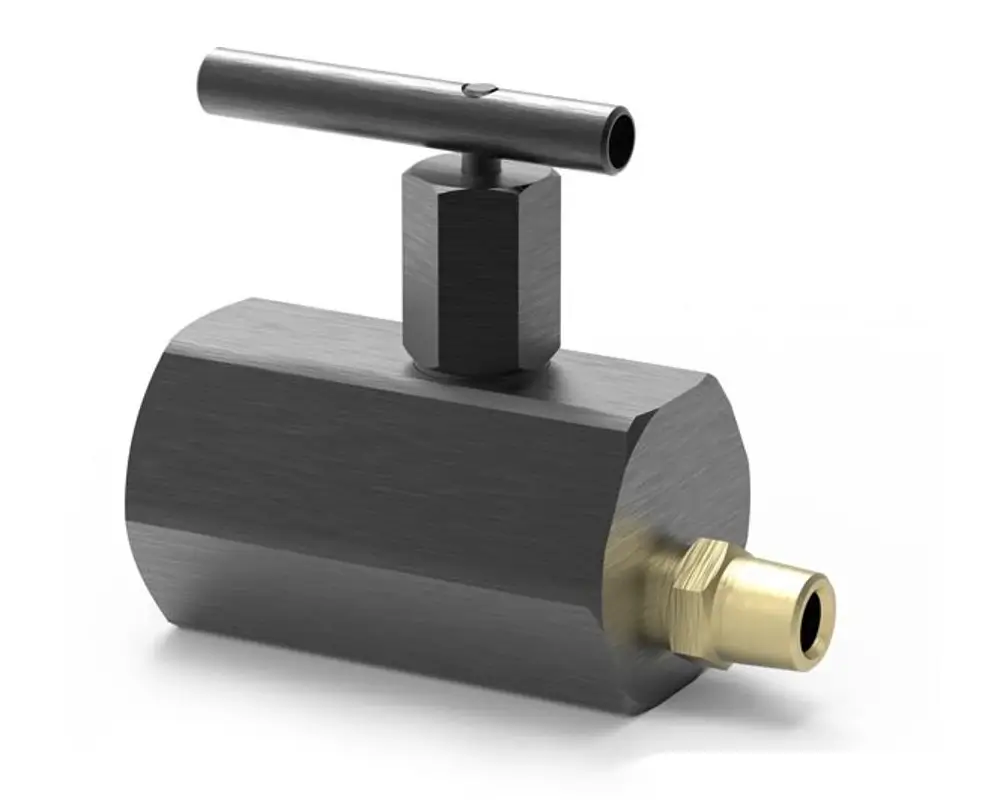

| 13 |  | Absperrventil V66 | Kontrolliert bei Hebeanwendunge das Ablassen von Lasten |

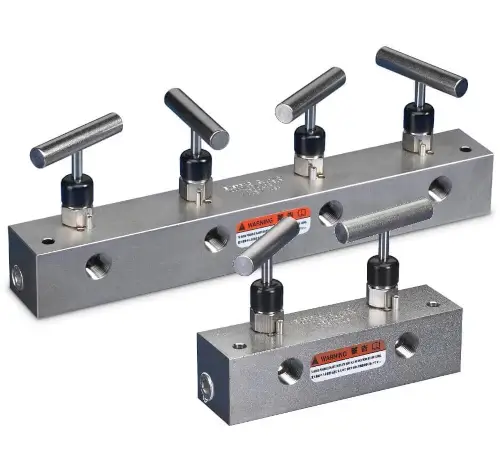

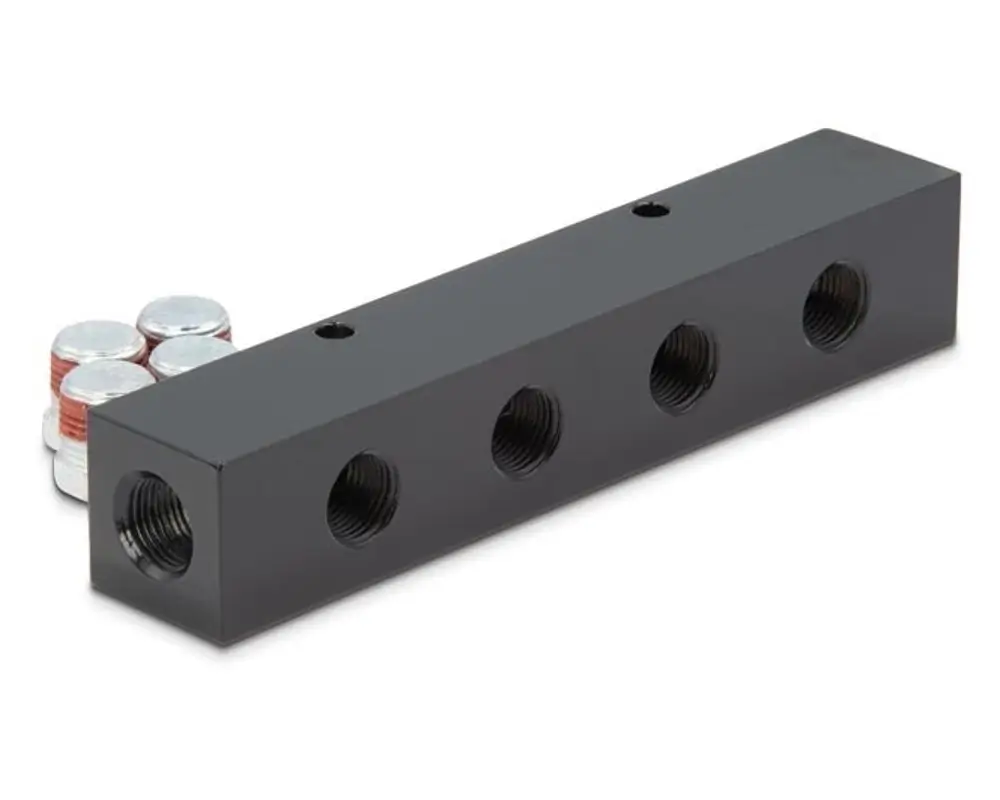

| 14 |  | Verteiler | Erlauben den Anschluß mehrerer Zylinder an ein Aggregat. |

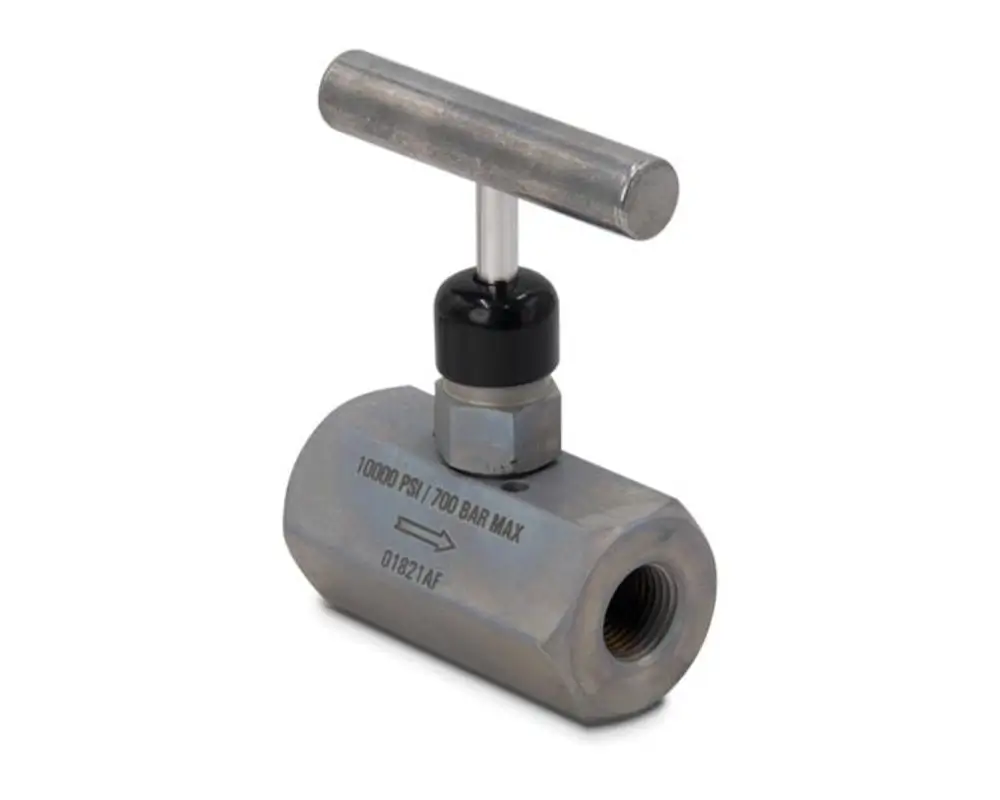

| 15 |  | Absperrventil V82 | Reguliert den Durchfluß der Hydraulikflüssigkeit zu oder von den Zylindern |
