Ringschrauben

Ringschrauben und Ringmuttern

Ringschrauben und Ringmuttern sind hauptsächlich als Lastaufnahmemittel zur dauerhaften Befestigung an Komponenten wie Motoren, Schaltschränken oder Getrieben und zu deren Transport vorgesehen. Die Ringschraube DIN 580 zeichnet sich durch einen ringförmigen Kopf am Schraub- bzw. Gewindeteil aus, der zum Heben schwerer Bauteile verwendet wird. Ringmuttern DIN 582 hingegen haben unter ihrem ringförmigen Kopf ein Innengewinde.

Diese Befestigungselemente sind gemäß der Maschinenrichtlinie 2006/42/EG als Lastaufnahmemittel klassifiziert. Sie müssen daher mit der CE-Kennzeichnung versehen sein und die Mindesttragkraft (WLL) angeben. Eine Kennzeichnung mit einem Pfeil ist erforderlich, um anzuzeigen, dass die angegebene Tragkraft nur in Axialrichtung gilt.

Tabelle: Tragkraft WLL von Ringschrauben in kg

Gewinde	Tragfähigkeit Axial je Ringschraube kg	Tragfähigkeit bis max 45° je Ringschraube kg	Tragfähigkeit bis max 90° je Ringschraube kg
M6	75	55	38
M8	140	100	70
M10	230	170	115
M12	340	240	170
M14	490	350	245
M16	700	500	350
M18	850	600	425
M20	1200	860	600
M22	1400	1000	700
M24	1800	1290	900
M27	2100	1500	1050
M30	3200	2300	1600
M33	3200	2300	1600
M36	4600	3300	2300
M39	4600	3300	2300
M42	6300	4500	3150
M45	6300	4500	3150
M48	8600	6100	4300
M52	8600	6100	4300
M56	11500	8200	5750
M64	16000	11000	8000

Quelle: Reyher Katalog 2020

Wichtig ist, dass Ringschrauben und -muttern farblich unverändert bleiben müssen, insbesondere in Rot, um Verwechslungen mit hochfesten Anschlagpunkten zu vermeiden. Bei ihrer Verwendung müssen sie vollständig aufgeschraubt sein. Bei Durchgangsbohrungen ist auf der Gegenseite eine Mutter (keine Flachmutter) anzubringen. Zudem sollten sie eben und vollflächig auf der Auflagefläche aufliegen. Bei Ringschrauben ist eine ausreichende Gewindetiefe am Bauteil wichtig, bei Ringmuttern muss die Schraube vollständig in den Bund eingeschraubt werden.

Die in Tabellen angegebenen Tragfähigkeiten für verschiedene Belastungsrichtungen dürfen nicht überschritten werden. Es ist darauf zu achten, dass die Krafteinleitung in Richtung der Ringebene erfolgt und Seitenzug vermieden wird. Vor dem Gebrauch sollten die Teile auf festen Sitz und sichtbare Beschädigungen überprüft werden. Bei wechselnder Benutzung wird die Verwendung von Ringschrauben mit einem größeren Gewindedurchmesser empfohlen.

Sicherheitshinweise

• Ringschrauben und Ringmuttern müssen vollständig aufgeschraubt sein.
• Bei Verwendung der Ringschrauben an Bauteilen mit Durchgangsbohrungen muss von der Gegenseite eine Mutter (keine Flachmutter!) vollständig und fest aufgeschraubt werden. Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen.
• Ringschraube- und Muttern muß eben und vollflächig auf der Auflagefläche aufliegen.
• Bei Ringschrauben ist darauf zu achten, dass die Gewindetiefe am Bauteil ausreicht. Wir empfehlen eine Gewindetiefe von mindestens l + 0,5 x d1.
• Bei Verwendung von Ringmuttern muss die Länge des Gegengewindes ausreichend sein. Die Schraube muss vollständig in den Bund (Maß "e") eingeschraubt werden.
• Bei Verwendung von Ringschrauben empfehlen wir, unter dem Schraubenkopf eine Scheibe zu verwenden.
• Eingeleitete Kräfte müssen vom Grundwerkstoff ohne die Sicherheit beeinträchtigende Verformungen aufgenommen werden können.
• Die in den Tabellen angegebenen Tragfähigkeiten für die jeweiligen Belastungsrichtungen dürfen keinesfalls überschritten werden.

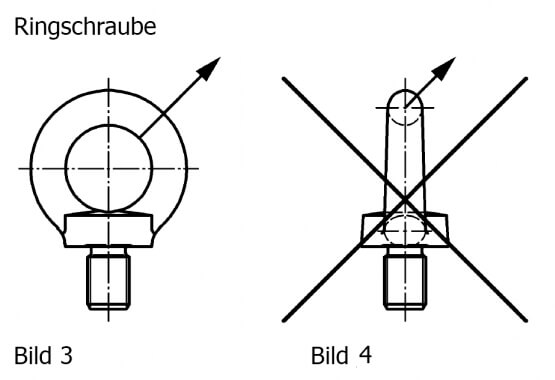

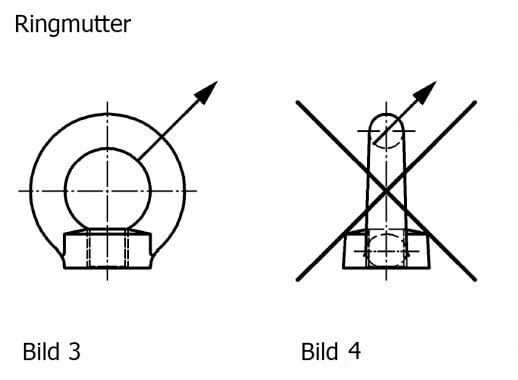

• Ringschrauben und Ringmuttern sind so zu positionieren, dass Seitenzug vermieden wird (Bild 4: falsche Anwendung). Die Krafteinleitung muss in Richtung der Ringebene erfolgen (Bild 3: richtige Anwendung).
• Ringschrauben und Ringmuttern müssen vor dem Gebrauch auf festen Sitz und augenfällige Beschädigungen (z.B. Korrosion, Verformung) untersucht werden. Schadhafte Bauteile dürfen nicht verwendet werden und müssen ausgetauscht werden.
• Bei wechselnder Benutzung an verschiedenen zu transportierenden Gegenständen empfehlen wir, Ringschrauben mit dem nächstgrößeren Gewindedurchmesser zu verwenden.
