Rollenbock BR 03K mit Kugellager
| max. Seil-Ø | 9 mm |
| max. Seilzugkraft bei 90° Umlenkung | 900 kg |
| Rollenaußen-Ø | 100 mm |
| Rolleninnen-Ø | 80 mm |
| Empfohlene Seildurchmesser | 4-9 mm |
| Gewicht ca. | 2.5 kg |
| Artikel-Nr.: | FRA-1.404.03 |
Qualitätsmerkmale
- Für hand- und kraftbetriebene Anlagen geeignet
- Mit fettgefüllten geschlossenen Kugellagern
- Seilrolle aus Stahl Werkstoff S355J2
- Rillenprofil entspricht DIN 15061
- Triebwerksgruppe im Handbetrieb 1Bm/3m
Triebwerksgruppe im Kraftbetrieb 1Am/4m
Zwischenverkauf vorbehalten!
| Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Rollenbock BR 01G mit Gleitlager | 6 mm | 300 kg | 50 mm | FRA-1.403.01 | 119,25 € | |
| Rollenbock BR 01K mit Kugellager | 6 mm | 300 kg | 50 mm | FRA-1.404.01 | 133,50 € | |
| Rollenbock BR 02G mit Gleitlager | 8 mm | 600 kg | 75 mm | FRA-1.403.02 | 124,00 € | |
| Rollenbock BR 02K mit Kugellager | 8 mm | 600 kg | 75 mm | FRA-1.404.02 | 147,75 € | |
| Rollenbock BR 03G mit Gleitlager | 9 mm | 900 kg | 100 mm | FRA-1.403.03 | 133,50 € | |
| Rollenbock BR 03K mit Kugellager | 9 mm | 900 kg | 100 mm | FRA-1.404.03 | 152,50 € | |
| Rollenbock BR 04G mit Gleitlager | 10 mm | 1100 kg | 125 mm | FRA-1.403.04 | 143,00 € | |
| Rollenbock BR 04K mit Kugellager | 10 mm | 1100 kg | 125 mm | FRA-1.404.04 | 176,25 € | |
| Rollenbock BR 05G mit Gleitlager | 12 mm | 1250 kg | 150 mm | FRA-1.403.05 | 162,00 € | |
| Rollenbock BR 05K mit Kugellager | 12 mm | 1250 kg | 150 mm | FRA-1.404.05 | 190,50 € |
Beschreibung: Frank Rollenbock BR 03K mit Kugellager
Seilrollenbock BR
Der Seilrollenbock BR ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die formschöne und extrem stabile Bockkonstruktion besteht aus Grauguss. Die Stahlseilscheibe rollt auf einer mit Spannhülsen im Bock gesicherten Stahlachse vibrationsfrei ab. Vier Befestigungsbohrungen im Bock ermöglichen die einfache Montage auf jegliche Konstruktionen.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Der Bock wird aus Grauguss GG20 gegossen, in RAL 9006 lackiert und mit einer Seilrolle aus Werkstoff S355J2 komplettiert. Die Oberfläche der Rolle ist galvanisch verzinkt, und das Rillenprofil der Seilrolle wird entsprechend DIN 15061 gedreht.
Download: CAD techn. Details

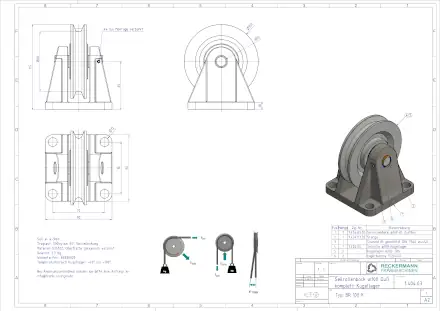

Abmessungen
Rollenbock BR 9 mm
| ØD1 | 100 | mm |
| ØD2 | 80 | mm |
| R | 4.8 | mm |
| A | 90 | mm |
| B | 90 | mm |
| C | 10 | mm |
| E | 70 | mm |
| F | 70 | mm |
| H | 65 | mm |
| ØL | 12 | mm |
