Frank Rollenbock BR

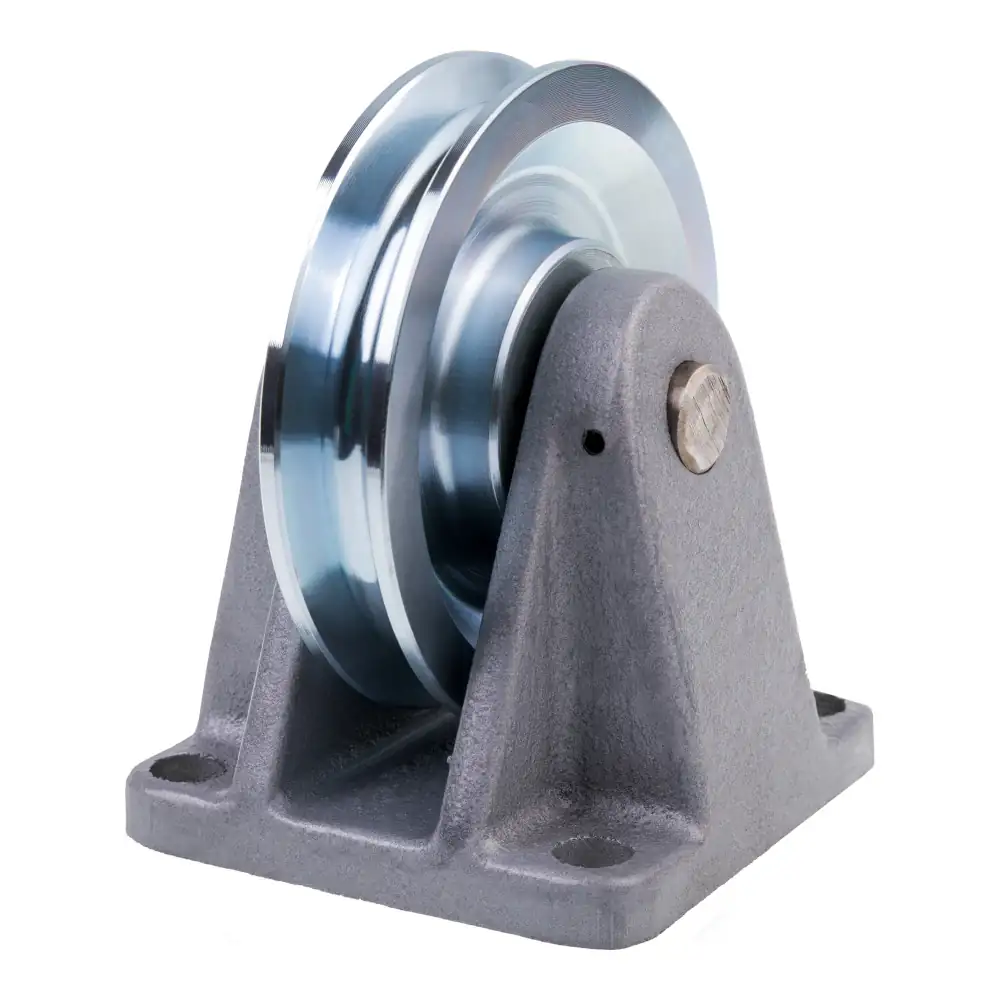

Der Seilrollenbock BR ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Der formschöne extrem stabile Rollenbock besteht aus Grauguss. Auf einer mit Spannhülsen im Bock gesicherten Stahlachse, rollt die Stahlseilscheibe auf ihrer Lagerung vibrationsfrei ab. Vier Befestigungsbohrungen im Bock ermöglichen die Montage auf jegliche Konstruktionen.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Der Bock wird aus Grauguß GG20 gegossen, in RAL 9006 lackiert und mit einer Seilrolle aus Werkstoff S355J2 komplettiert. Die Oberfläche der Rolle ist galvanisch verzinkt. Das Rillenprofil der Seilrolle wird entsprechend DIN 15061 gedreht.
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
Der Seilrollenbock BR ist für hand- und kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Der formschöne extrem stabile Rollenbock besteht aus Grauguss. Auf einer mit Spannhülsen im Bock gesicherten Stahlachse, rollt die Stahlseilscheibe auf ihrer Lagerung vibrationsfrei ab. Vier Befestigungsbohrungen im Bock ermöglichen die Montage auf jegliche Konstruktionen.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Der Bock wird aus Grauguß GG20 gegossen, in RAL 9006 lackiert und mit einer Seilrolle aus Werkstoff S355J2 komplettiert. Die Oberfläche der Rolle ist galvanisch verzinkt. Das Rillenprofil der Seilrolle wird entsprechend DIN 15061 gedreht.

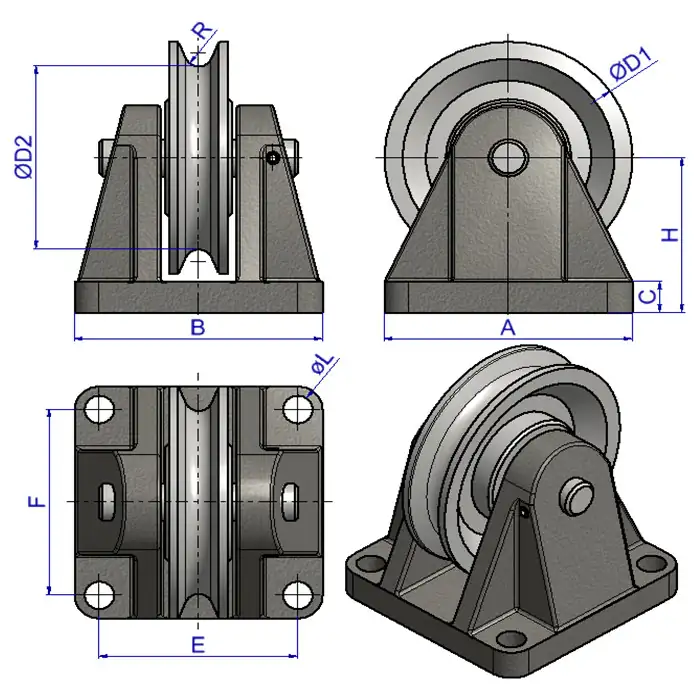

Abmessungen Rollenbock BR:
| Rollenbock BR | max. Seil-Ø (mm) | ØD1 (mm) | ØD2 (mm) | R (mm) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | H (mm) | ØL (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 01G mit Gleitlager | 6 | 50 | 38 | 3.2 | 67 | 67 | 7 | 50 | 50 | 35 | 7 |
| 02G mit Gleitlager | 8 | 75 | 59 | 4.2 | 75 | 75 | 10 | 60 | 60 | 50 | 9 |
| 03G mit Gleitlager | 9 | 100 | 80 | 4.8 | 90 | 90 | 10 | 70 | 70 | 65 | 12 |
| 04G mit Gleitlager | 10 | 125 | 103 | 5.3 | 92 | 92 | 10 | 70 | 70 | 75 | 12 |
| 05G mit Gleitlager | 12 | 150 | 126 | 6.5 | 120 | 100 | 12 | 75 | 90 | 90 | 14 |
| 01K mit Kugellager | 6 | 50 | 38 | 3.2 | 67 | 67 | 7 | 50 | 50 | 35 | 7 |
| 02K mit Kugellager | 8 | 75 | 59 | 4.2 | 75 | 75 | 10 | 60 | 60 | 50 | 9 |
| 03K mit Kugellager | 9 | 100 | 80 | 4.8 | 90 | 90 | 10 | 70 | 70 | 65 | 12 |
| 04K mit Kugellager | 10 | 125 | 103 | 5.3 | 92 | 92 | 10 | 70 | 70 | 75 | 12 |
| 05K mit Kugellager | 12 | 150 | 126 | 6.5 | 120 | 100 | 12 | 75 | 90 | 90 | 14 |
