Rollenbock SB 03G mit Gleitlager
| max. Seil-Ø | 9 mm |
| max. Seilzugkraft bei 90° Umlenkung | 150 kg |
| Rollenaußen-Ø | 100 mm |
| Rolleninnen-Ø | 80 mm |
| Empfohlene Seildurchmesser | 4-9 mm |
| Gewicht ca. | 1.3 kg |
| Artikel-Nr.: | FRA-1.407.03 |
Qualitätsmerkmale
- Für hand- und kraftbetriebene Anlagen geeignet
- Mit Trockengleitlagerung mit innenliegender Bronzebuchse
- Seilrolle aus Stahl Werkstoff S355J2
- Rillenprofil entspricht DIN 15061
- Triebwerksgruppe im Handbetrieb 1Bm/3m
Triebwerksgruppe im Kraftbetrieb 1Am/4m
Zwischenverkauf vorbehalten!
| Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Rollenbock SB 01G mit Gleitlager | 6 mm | 50 kg | 50 mm | FRA-1.407.01 | 64,34 € | |
| Rollenbock SB 01K mit Kugellager | 6 mm | 50 kg | 50 mm | FRA-1.407.01K | 97,78 € | |
| Rollenbock SB 02G mit Gleitlager | 8 mm | 100 kg | 75 mm | FRA-1.407.02 | 70,61 € | |
| Rollenbock SB 02K mit Kugellager | 8 mm | 100 kg | 75 mm | FRA-1.407.02K | 112,41 € | |
| Rollenbock SB 03G mit Gleitlager | 9 mm | 150 kg | 100 mm | FRA-1.407.03 | 77,93 € | |
| Rollenbock SB 03K mit Kugellager | 9 mm | 150 kg | 100 mm | FRA-1.407.03K | 118,11 € | |
| Rollenbock SB 04G mit Gleitlager | 10 mm | 250 kg | 125 mm | FRA-1.407.04 | 85,24 € | |
| Rollenbock SB 04K mit Kugellager | 10 mm | 250 kg | 125 mm | FRA-1.407.04K | 135,40 € | |
| Rollenbock SB 05G mit Gleitlager | 12 mm | 500 kg | 150 mm | FRA-1.407.05 | 99,87 € | |
| Rollenbock SB 05K mit Kugellager | 12 mm | 500 kg | 150 mm | FRA-1.407.05K | 151,08 € |
Beschreibung: Frank Rollenbock SB 03G mit Gleitlager
Seilrollenbock SB
Dieser Rollenbock hat eine liegend angeordnete Rolle, ideal für platzsparende Wandmontagen, wie sie im Schnürboden auf Bühnen benötigt werden. Er ist wahlweise mit fettgefüllten Kugellagern oder einer Trockengleitlagerung erhältlich.
Der Bock besteht aus einem gekanteten Stahlblech mit einer verschweißten Unterplatte, was für die nötige Steifigkeit sorgt, um Seile bis zu 180° sicher umzulenken. Die aus Stahl gefertigte Seilrolle sitzt auf einer geschliffenen Stahlachse und ist so eingepasst, dass das Stahlseil seitlich nicht herausspringen kann. Seitliche Bohrungen ermöglichen eine einfache Montage an Wand, Boden oder Decke.
Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff S355J2 hergestellt und galvanisch verzinkt. Das gedrehte Rillenprofil der Seilscheibe entspricht der DIN 15061.
Download: CAD techn. Details

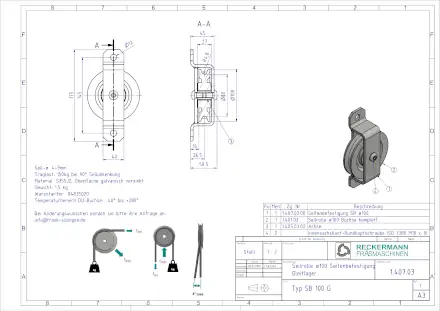

Abmessungen
Rollenbock SB 9 mm
| ØD1 | 100 | mm |
| ØD2 | 80 | mm |
| R | 4.8 | mm |
| A | 175 | mm |
| B | 145 | mm |
| E | 40 | mm |
| F | - | mm |
| H1 | 26.5 | mm |
| H2 | 45 | mm |
| ØL | 11 | mm |
