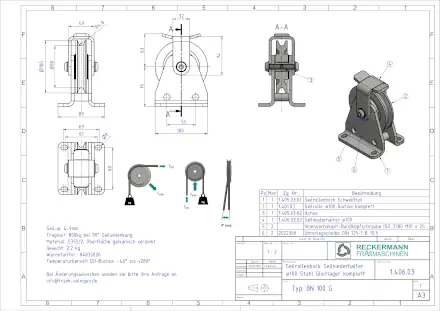

Rollenbock BN 03G mit Gleitlager

Seilrollenbock BN

Der Rollenbock BN ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Er ist wahlweise mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise besteht aus gebogenen Stahlplatten, die durch zwei Bolzen starr miteinander verbunden sind. Die Seilrolle rollt auf einer geschliffenen Stahlachse ab.

Ein zusätzlicher Bügel oberhalb der Rolle verhindert das Herausspringen des Seils und kann je nach Seilabgang in die gewünschte Richtung gedreht werden. Die Verbindungsbolzen sind so dicht zueinander positioniert, dass ein um 180° über die Rolle gelegtes Seil nicht mit den Bolzen in Berührung kommt. Auch ein waagerecht unter der Rolle abgehendes Seil gerät nicht mit den Stegen in Konflikt.

Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff S355J2 gefertigt und die Oberfläche ist blau chromatiert. Das Rillenprofil ist gedreht und entspricht der DIN 15061.
