Rollenbock SB 03K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock SB 03K mit Kugellager

max. Seil-Ø9 mm
max. Seilzugkraft bei 90° Umlenkung150 kg
Rollenaußen-Ø100 mm
Rolleninnen-Ø80 mm
Empfohlene Seildurchmesser4-9 mm
Gewicht ca.1.3 kg
Artikel-Nr.: FRA-1.407.03K


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit fettgefüllten geschlossenen Kugellagern
  • Seilrolle aus Stahl Werkstoff S355J2
  • Rillenprofil entspricht DIN 15061
  • Triebwerksgruppe im Handbetrieb 1Bm/3m
    Triebwerksgruppe im Kraftbetrieb 1Am/4m

118,11 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock SB 01G mit GleitlagerRollenbock SB 01G mit Gleitlager6 mm50 kg50 mmFRA-1.407.0164,34 €
Frank Rollenbock SB 01K mit KugellagerRollenbock SB 01K mit Kugellager6 mm50 kg50 mmFRA-1.407.01K97,78 €
Frank Rollenbock SB 02G mit GleitlagerRollenbock SB 02G mit Gleitlager8 mm100 kg75 mmFRA-1.407.0270,61 €
Frank Rollenbock SB 02K mit KugellagerRollenbock SB 02K mit Kugellager8 mm100 kg75 mmFRA-1.407.02K112,41 €
Frank Rollenbock SB 03G mit GleitlagerRollenbock SB 03G mit Gleitlager9 mm150 kg100 mmFRA-1.407.0377,93 €
Frank Rollenbock SB 03K mit KugellagerRollenbock SB 03K mit Kugellager9 mm150 kg100 mmFRA-1.407.03K118,11 €
Frank Rollenbock SB 04G mit GleitlagerRollenbock SB 04G mit Gleitlager10 mm250 kg125 mmFRA-1.407.0485,24 €
Frank Rollenbock SB 04K mit KugellagerRollenbock SB 04K mit Kugellager10 mm250 kg125 mmFRA-1.407.04K135,40 €
Frank Rollenbock SB 05G mit GleitlagerRollenbock SB 05G mit Gleitlager12 mm500 kg150 mmFRA-1.407.0599,87 €
Frank Rollenbock SB 05K mit KugellagerRollenbock SB 05K mit Kugellager12 mm500 kg150 mmFRA-1.407.05K151,08 €
Weitere Modelle mit: max. Seil-Ø 9 mm
Weitere Modelle mit:max. Seil-Ø 9 mm

Beschreibung: Frank Rollenbock SB 03K mit Kugellager

Seilrollenbock SB

Dieser Rollenbock hat eine liegend angeordnete Rolle, ideal für platzsparende Wandmontagen, wie sie im Schnürboden auf Bühnen benötigt werden. Er ist wahlweise mit fettgefüllten Kugellagern oder einer Trockengleitlagerung erhältlich.

Der Bock besteht aus einem gekanteten Stahlblech mit einer verschweißten Unterplatte, was für die nötige Steifigkeit sorgt, um Seile bis zu 180° sicher umzulenken. Die aus Stahl gefertigte Seilrolle sitzt auf einer geschliffenen Stahlachse und ist so eingepasst, dass das Stahlseil seitlich nicht herausspringen kann. Seitliche Bohrungen ermöglichen eine einfache Montage an Wand, Boden oder Decke.

Sowohl der Bock als auch die Seilrolle sind aus dem Werkstoff S355J2 hergestellt und galvanisch verzinkt. Das gedrehte Rillenprofil der Seilscheibe entspricht der DIN 15061.


Download: CAD techn. Details

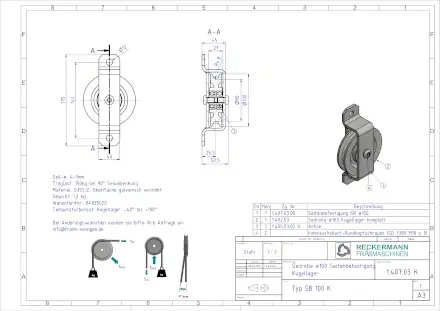

Masszeichnung von Frank Rollenbock SB 03K mit Kugellager

Abmessungen

Rollenbock SB 9 mm

ØD1100mm
ØD280mm
R4.8mm
A175mm
B145mm
E40mm
F-mm
H126.5mm
H245mm
ØL11mm
