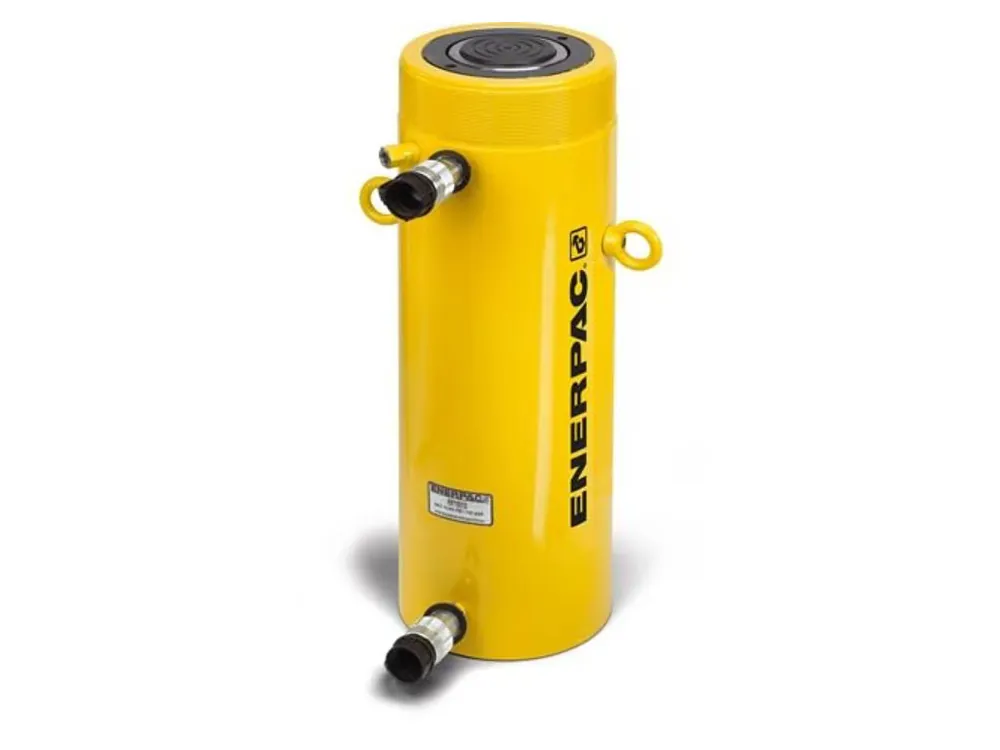

Abbildung kann abweichen vom Original
Doppeltwirkende Zylinder RR 506
| Druckkraft | 50 t |
| Zugkraft | 10 t |
| Hub | 156 mm |
| Bauhöhe eingefahren | 331 mm |
| Betriebsdruck | 700 bar |
| Ölvolumen max. | 1111 cm³ |
| Wirksame Kolbenfläche Druck | 71.2 cm² |
| Wirksame Kolbenfläche Zug | 21.5 cm² |
| Zylinderaußendurchmesser | 127 mm |
| Gewicht ca. | 30 kg |
| Artikel-Nr.: | ENE-RR506 |
Qualitätsmerkmale
- Befestigungsgewinde am Zylinderkopf, Kolbenstange und Bodenplatte
- Einbrennlackiert für erhöhten Korrosionsschutz
- Austauschbare, gehärtete Druckstücke
- Sicherheitsventil zum Schutz vor Überlastungen
- Serienmäßig mit CR400 Kupplungsmuffe ausgestattet
3.034,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Hub | Bauhöhe eingefahren | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Abmessungen
Doppeltwirkende Zylinder RR 50 t
| Bauhöhe eingefahren A | 331 | mm |
| Bauhöhe ausgefahren B | 487 | mm |
| Außendurchmesser D | 127 | mm |
| Innendurchmesser E | 95.2 | mm |
| Kolbenstangen Ø F | 79.5 | mm |
| Lage des Ölanschlusses unten H | 28 | mm |
| Lage des Ölanschlusses oben I | 76 | mm |
| Druckstück Ø J | 71 | mm |
| Druckstück Überstand K | 2 | mm |
| Kolbeninnengewinde O | 1"-12 | mm |
| Innengewindelänge P | 25 | mm |
| Befestigungsbohrung Lochkreis Ø U | - | mm |
| Befestigungsbohrung Gewinde V | - | |
| Befestigungsbohrung Gewindetiefe Z | - | mm |
| Kolbenstangengewinde W | 5"-12 | mm |
| Kolbenstangengewindelänge X | 44 | mm |
