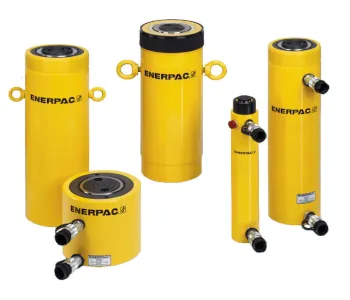

Enerpac Doppeltwirkende Zylinder RR

Vorteile doppeltwirkender Zylinder

Doppeltwirkende Zylinder haben gegenüber einfachwirkenden Zylindern den Vorteil, dass ihr Kolbenrückzug kontrolliert und schnell funktioniert. Während beim einfachwirkenden Zylinder eine Feder oder das Eigengewicht den Kolben zurückholt, wird beim Doppeltwirkenden das Öl von der anderen Seite reingepumpt. Der Öldruck schiebt den Kolben zurück und das Öl aus der gegenüberliegenden Kammer in den Tank.

Wann setze ich doppeltwirkende Zylinder ein ?

Beim Zurückholen großer Hübe oder Verdrängen großer Ölvolumen, sind zumeist doppeltwirkende Zylinder wirtschaftlicher. Auch bei großen über Kopf hängenden einfachwirkenden Zylindern ist die Rückholkraft der Feder oftmals schon überfordert den Kolben schnell wieder einzufahren. Besonders hinderlich wenn häufige schnelle Zyklen bewerkstelltigt werden sollen.

Doppeltwirkende Zylinder können Drücken und Ziehen

Erwähnenswert ist die Eigenschaft des doppeltwirkenden Zylinders neben den Druckkräften auch Zugkräfte aufzubringen. Diese ist in der Regel nur halb so groß wie die Druckkraft. Die Konstruktion der Zylinder bedingt dies durch die kleinere wirksame Kolbenfläche in Zugrichtung. Um die Zugkräfte zu übertragen, gibt es spezielle Einhängeösen, die über die Befestigungsgewinde am Fuß und Kolben der Zylinder montiert werden können.

Welche Pumpe eignet sich ?

Für Doppeltwirkende Zylinder gibt es sowohl Hand als auch motorisch betriebene Pumpen. Hierbei ist ein vorgelagertes 4-Wegeventil von Nöten, dass den Durchfluss zu jeder Zylinderöffnung regelt. Ein Steuerventil ist in unterschiedlichen Ausführungen erhältlich. Ventile mit 2 Schaltstellungen erlauben lediglich die Ausfuhr- und Einfahrbewegung des Zylinders. Um den Zylinder auch in der Stellung HALT regeln zu können, muss das Ventil eine 3. Schaltstellung haben.
