Universal-Zylinder YH 50 / 150 Ansicht 2
Abbildung kann abweichen vom Original

Yale
Universal-Zylinder YH 50 / 150

Druckkraft50 t
Zugkraft22 t
Hub150 mm
Bauhöhe eingefahren325 mm
Betriebsdruck700 bar
Ölvolumen max.1064 cm³
Wirksame Kolbenfläche Druck71.5 cm²
Wirksame Kolbenfläche Zug31.5 cm²
Zylinderaußendurchmesser 125 mm
Gewicht ca.27 kg
Artikel-Nr.: YALE-N11200050


Qualitätsmerkmale

  • mit hydraulischer Kolbenrückzug
  • auswechselbares, gehärtetes Druckstück

2.034,00 €
%
UVP 2.260,00
( exkl. MwSt
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Einschraub-Gewindeflansch
Einschraub-Gewindeflansch
AYP-5010, Passend für Zylinder YH-50/..., Gewicht 19.6 kg
675,90 €
Bild Typ DruckkraftZugkraftHubBauhöhe eingefahrenArtikel-Nr. Preis (zzgl. ges. MwSt.)
Yale Universal-Zylinder YH 5 / 30Universal-Zylinder YH 5 / 305 t2.2 t30 mm160 mmYALE-N11200038535,50 €
UVP 595,00
Yale Universal-Zylinder YH 5 / 80Universal-Zylinder YH 5 / 805 t2.2 t80 mm210 mmYALE-N11200039569,70 €
UVP 633,00
Yale Universal-Zylinder YH 5 / 150Universal-Zylinder YH 5 / 1505 t2.2 t150 mm280 mmYALE-N11200040641,70 €
UVP 713,00
Yale Universal-Zylinder YH 10 / 30Universal-Zylinder YH 10 / 3010 t4.5 t30 mm175 mmYALE-N11200041675,00 €
UVP 750,00
Yale Universal-Zylinder YH 10 / 80Universal-Zylinder YH 10 / 8010 t4.5 t80 mm225 mmYALE-N11200042748,80 €
UVP 832,00
Yale Universal-Zylinder YH 10 / 150Universal-Zylinder YH 10 / 15010 t4.5 t150 mm295 mmYALE-N11200043894,60 €
UVP 994,00
Yale Universal-Zylinder YH 10 / 250Universal-Zylinder YH 10 / 25010 t4.5 t250 mm395 mmYALE-N112000441.003,50 €
UVP 1.115,00
Yale Universal-Zylinder YH 20 / 50Universal-Zylinder YH 20 / 5020 t10 t50 mm195 mmYALE-N112000451.121,40 €
UVP 1.246,00
Yale Universal-Zylinder YH 20 / 150Universal-Zylinder YH 20 / 15020 t10 t150 mm310 mmYALE-N112000461.516,50 €
UVP 1.685,00
Yale Universal-Zylinder YH 20 / 250Universal-Zylinder YH 20 / 25020 t10 t250 mm410 mmYALE-N112000471.862,10 €
UVP 2.069,00
Yale Universal-Zylinder YH 30 / 200Universal-Zylinder YH 30 / 20030 t14 t200 mm355 mmYALE-N112000481.849,50 €
UVP 2.055,00
Yale Universal-Zylinder YH 30 / 350Universal-Zylinder YH 30 / 35030 t14 t350 mm510 mmYALE-N112000492.096,10 €
UVP 2.329,00
Yale Universal-Zylinder YH 50 / 150Universal-Zylinder YH 50 / 15050 t22 t150 mm325 mmYALE-N112000502.034,00 €
UVP 2.260,00
Yale Universal-Zylinder YH 50 / 350Universal-Zylinder YH 50 / 35050 t22 t350 mm525 mmYALE-N112000512.787,30 €
UVP 3.097,00
Yale Universal-Zylinder YH 50 / 500Universal-Zylinder YH 50 / 50050 t22 t500 mm685 mmYALE-N112000523.240,90 €
UVP 3.601,00
Yale Universal-Zylinder YH 70 / 350Universal-Zylinder YH 70 / 35070 t33 t350 mm540 mmYALE-N112000543.612,60 €
UVP 4.014,00
Yale Universal-Zylinder YH 70 / 150Universal-Zylinder YH 70 / 15070 t33 t150 mm335 mmYALE-N112000532.691,90 €
UVP 2.991,00
Yale Universal-Zylinder YH 100 / 50Universal-Zylinder YH 100 / 50100 t45 t50 mm265 mmYALE-N112000553.068,10 €
UVP 3.409,00
Yale Universal-Zylinder YH 100 / 150Universal-Zylinder YH 100 / 150100 t45 t150 mm365 mmYALE-N112000564.014,90 €
UVP 4.461,00
Yale Universal-Zylinder YH 100 / 350Universal-Zylinder YH 100 / 350100 t45 t350 mm565 mmYALE-N112000575.106,60 €
UVP 5.674,00
Yale Universal-Zylinder YH 100 / 500Universal-Zylinder YH 100 / 500100 t45 t500 mm725 mmYALE-N112000586.326,10 €
UVP 7.029,00
Yale Universal-Zylinder YH 200 / 150Universal-Zylinder YH 200 / 150200 t90 t150 mm410 mmYALE-N112000596.314,40 €
UVP 7.016,00
Yale Universal-Zylinder YH 200 / 350Universal-Zylinder YH 200 / 350200 t90 t350 mm620 mmYALE-N112000608.226,00 €
UVP 9.140,00
Yale Universal-Zylinder YH 200 / 500Universal-Zylinder YH 200 / 500200 t90 t500 mm620 mmYALE-N112000619.833,40 €
UVP 10.926,00
Weitere Modelle mit: Druckkraft 50 t
Weitere Modelle mit:Druckkraft 50 t
Dazu passende Produkte
Dazu passende Produkte:
EAN/GTIN: 4025092150521

Beschreibung: Yale Universal-Zylinder YH 50 / 150

Mögliches Zubehör für diesen Zylinder

Einschraub-Gewindeflansche AYP

Zum Einschrauben von Hydraulikzylindern in Vorrichtungen, Konstruktionen, Pressenrahmen usw. bieten sich diese Gewindeflansche aus hochwertigem, schweißbarem Stahl an.

AYP-5010 Einschraub-Gewindeflansch
AYP-5010 Einschraub-Gewindeflansch

Einschraubgewinde A = M125x2
Länge B x Breite C = 250 x 250 mm
Dicke D = 50 mm
Montagegewinde G = 4x Ø13.5
Abmessung E = 225 mm
Abmessung F = 225 mm
Maßskizze: Gewindeflansch AYP

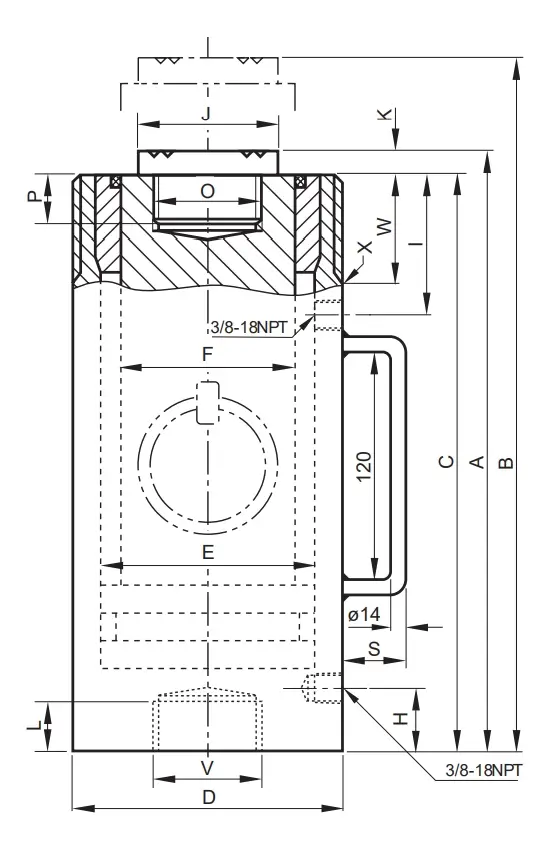

Technische Daten

Artikel-Nr.N11200050
ModellYH-50/150
Bauhöhe eingefahrenA325mm
Bauhöhe ausgefahrenB475mm
Mantel HöheC313mm
Außen-ØD125mm
Mantel-Innen-ØE95mm
Kolben-ØF70mm
Höhe VentilbohrungH55mm
Höhe VentilbohrungI70mm
Druckstück-ØJ65mm
Überstand KolbenK12mm
Gewinde TiefeL31mm
Kolben-GewindeOM45x2mm
Druckstück ÜberstandP31mm
Höhe GriffS51mm
BefestigungsgewindeVM45x2mm
Höhe SchaftgewindeW50mm
Gewinde am SchaftXM125x2mm

Abmessungen

Universal-Zylinder YH 50 t
