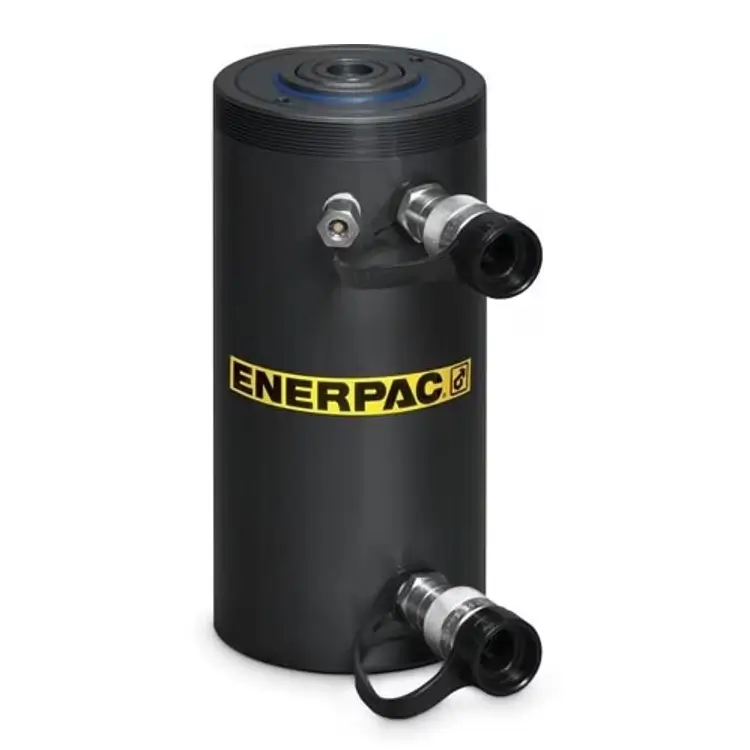

Abbildung kann abweichen vom Original
Doppeltwirkende Zylinder HCR 502
| Druckkraft | 50 t |
| Hub | 50 mm |
| Bauhöhe eingefahren | 183 mm |
| Betriebsdruck | 700 bar |
| Ölvolumen max. | 393 cm³ |
| Wirksame Kolbenfläche Druck | 78,5 cm² |
| Zylinderaußendurchmesser | 130 mm |
| Gewicht ca. | 17 kg |
| Artikel-Nr.: | ENE-HCR502 |
Qualitätsmerkmale
- Gehärtete Oberfläche, beständig gegen Seitenlasten und Verschleiß
- 10 % Seitenlastbeständigkeit
- Anschlagring, um Ausstoßen des Kolbens zu verhindern
- Witterungsbeständig, innen und außen
- Austauschbare obere und untere Lager
1.836,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 3 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Hub | Bauhöhe eingefahren | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|

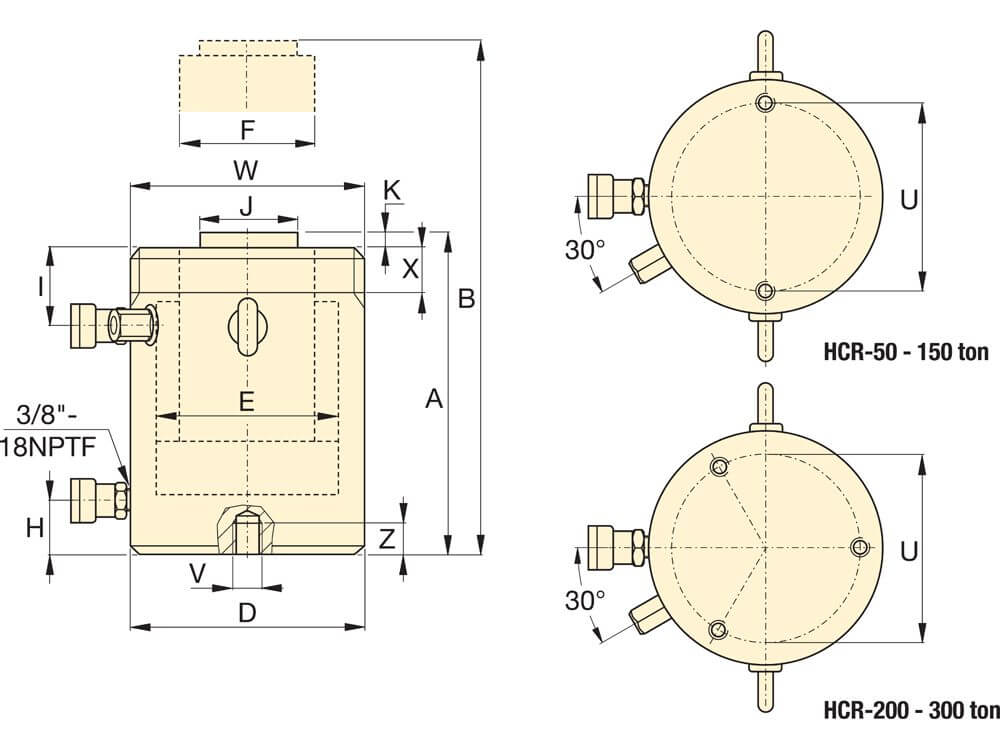

Abmessungen
Doppeltwirkende Zylinder HCR 50 t
| Bauhöhe eingefahren A | 183 | mm |
| Bauhöhe ausgefahren B | 233 | mm |
| Außendurchmesser D | 130 | mm |
| Innendurchmesser E | 100 | mm |
| Kolbenstangen durchmesser F | 70 | mm |
| Ölanschlusshöhe H | 38 | mm |
| Ölanschlusshöhe oben I | 45 | mm |
| Druckstückdurchmesser J | 50 | mm |
| Druckstücküberstand K | 3 | mm |
| Bodenbefestigungsbohrungen LochkreisØ U | 105 | mm |
| Bodenbefestigungsbohrungen Gewinde V | M12 x 1,75 | mm |
| Außengewinde am Schaft W | M130 x 2 | mm |
| Befestigungsgewindelänge X | 30 | mm |
| Bodenbefestigungsbohrungen Gewindetiefe Z | 22 | mm |
