Universal-Zylinder YH
Next
Yale Universal-Zylinder YH 251 5 t
%

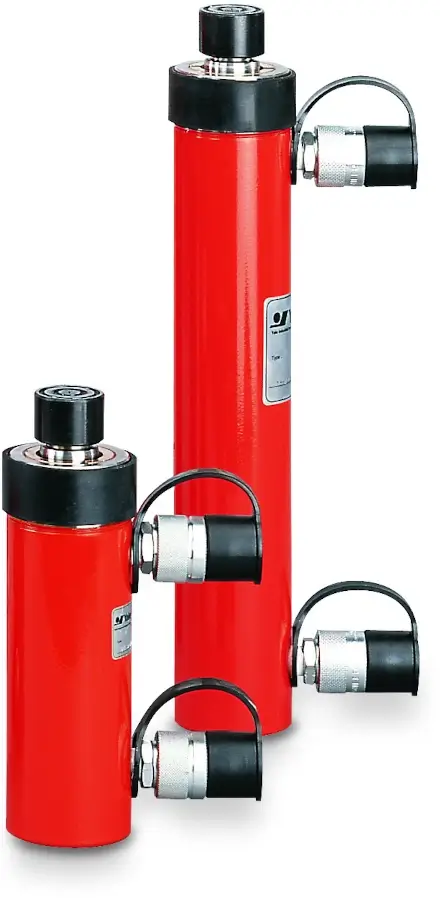

Yale Universal-Zylinder YH

Doppeltwirkend mit hydraulischem Kolbenrückzug
Druckkraft 5 t - 200 t

Die doppeltwirkenden Universal-Zylinder haben eine sehr hohe Lebensdauer. Sie sind äußerst robust und verfügen über einen schnellen hydraulischen Rückhub mit hoher Rückzugskraft. Yale verwendet bei der Fertigung hochwertiges Grundmaterial. Die lange Kolbenführung macht die Zylinder einsatzfähig für härteste Bedingungen.

Die doppeltwirkenden Universal-Zylinder werden häufig im Pressen- und Vorrichtungsbau, für Schwermontagen und Groß-Reparaturen, bei schwerem Stahl-, Schiff- und Brückenbau, im Off-Shore sowie allen industriellen Einsätze die hohe Druck- und Zugkräfte erfordern eingesetzt.

24 Artikel Universal-Zylinder YH
Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Universal-Zylinder YH
Druckkraft
Zugkraft
Hub
Bauhöhe eingefahren
Betriebsdruck
Ölvolumen max.
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Doppeltwirkend mit hydraulischem Kolbenrückzug
Druckkraft 5 t - 200 t

Die doppeltwirkenden Universal-Zylinder haben eine sehr hohe Lebensdauer. Sie sind äußerst robust und verfügen über einen schnellen hydraulischen Rückhub mit hoher Rückzugskraft. Yale verwendet bei der Fertigung hochwertiges Grundmaterial. Die lange Kolbenführung macht die Zylinder einsatzfähig für härteste Bedingungen.

Die doppeltwirkenden Universal-Zylinder werden häufig im Pressen- und Vorrichtungsbau, für Schwermontagen und Groß-Reparaturen, bei schwerem Stahl-, Schiff- und Brückenbau, im Off-Shore sowie allen industriellen Einsätze die hohe Druck- und Zugkräfte erfordern eingesetzt.

Informationen: Universal-Zylinder YH

Ausstattung und Verarbeitung
  • Yale Chromo-Design
  • Betriebsdruck max. 700 bar
  • Doppeltwirkend mit hydraulischem Kolbenrückzug
  • Besonders seitenlastverträglich durch lange Kolben­führungen
  • Hublängen von 30 bis 500 mm
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet
  • Doppelte Bronzeführung der hartverchromten Kolbenstange
  • Mit metrischen Befestigungsgewinden am Zylinder­gehäuse, im Zylinderboden und in der Kolbenstange.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag
  • Mit auswechselbarem, gehärtetem Druckstück
  • Mit Schmutzabstreifer
  • Ölanschlussgewinde 3/8 NPT
  • Einschließlich zwei Kupplungsmuffen Modell CFY-1
  • Ab Modell YH-30/200 mit Tragegriff
  • Ab Modell YH-50/350 mit zwei Trageringen

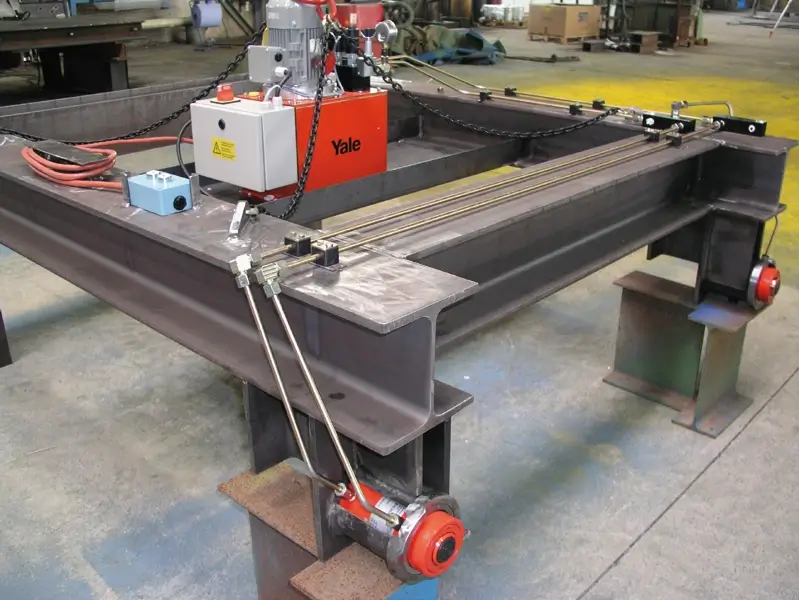

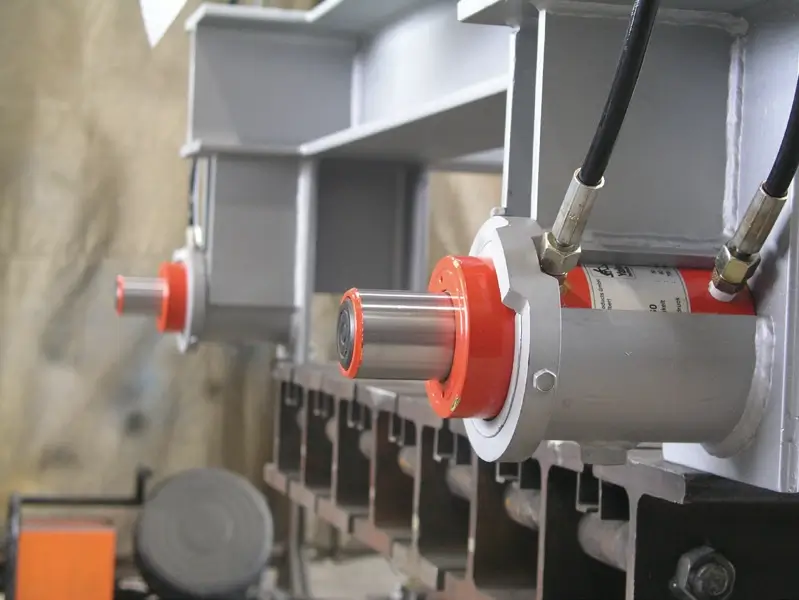

Anwendungsbereiche des YH

Die doppeltwirkenden Hydraulikzylinder YH von Yale eignen sich besonders, um schwere Lasten anzuheben, zu verschieben, auszurichten oder zu bewegen. Schwerlastzylinder sind im Bauwesen, im schweren Maschinen- und Stahlbau, im Anlagen-, Schiff- und vor allem im Brückenbau unverzichtbar.
Ausgestattet für einem maximalen Betriebsdruck von 700 bar und einer serienmäßig verbauten Kupplungsmuffe Modell CFY-1, lassen sie sich mit jeder herkömmlichen Werkzeughydraulik kombinieren. Maße, Anschlüsse und Leistungsdaten sind universell und kompatibel mit den meisten herkömmlichen Industrieanlagen.

Funktionweise des doppeltwirkenden Hydraulikzylinders YH

Doppeltwirkende Hydraulikzylinder verfügen über zwei hermetisch voneinander abgedichtete Hydraulikkammern, die beide mit der Pumpe über Schläuche oder Rohre verbunden sind. Während in die eine Kammer Öl gepumpt wird, lässt die andere Kammer das Öl in den Tank ab. Zur Steuerung doppeltwirkender Zylinder sind folglich 4-Wege-Ventile von Nöten. Bei der Auswahl der Pumpe ist dies zu beachten.

Die Wahl der Hydraulikpumpe

Der Betrieb eines doppeltwirkenden Zylinders wird überwiegend von der Pumpenleistung beeinflusst. Aus- und Einfahrgeschwindigkeiten hängen maßgeblich vom Fördervolumen der Pumpen ab. Im Vergleich zu handbetätigten Pumpen sind kraftbetriebene wie elektrische oder pneumatische Pumpen Leistungsstärker und erreichen höhere Taktzeiten. Mit einer Handpumpe lassen sich kleinere Hydraulikzylinder leicht bedienen. Bei großen Hydraulikzylindern übersteigt das benötigte Ölvolumen die Kapazität einer Handpumpe. Durch das vergleichsweise geringe Förderleistung einer Handpumpe würde ein Kolben mit großer Druckfläche nur sehr langsam ausfahren.

Vorteile gegenüber einfachwirkenden Zylindern

Ein markanter Vorteil eines doppeltwirkenden Hydraulikzylinders gegenüber einem einfachwirkenden Zylinder liegt im kraftvollen Rückhub des Kolbens. Selbst mit langen Schläuchen lässt sich ein schneller leistungsstarker Kolbenrückzug verwirklichen. Dennoch ist die Zugkraft beim Einfahren geringer als die Druckkraft beim Kolbenhub. Dieser Umstand ist baulich bedingt und bei allen handelsüblichen doppeltwirkenden Hydraulikzylindern der Fall.

Hohe Qualität günstig kaufen

Die Yale Universal-Zylinder YH haben ein gutes Preis-Leistungsverhältnis. Beim Kauf eines Hydraulikzylinders YH erhalten sie eine hervorragende Qualität zu günstigen Konditionen. Zudem sorgt die gute Verfügbarkeit bei Yale für kurze Lieferzeiten. Doppeltwirkende Hydraulikzylinder von Yale werden aus hochwertigen Materialien gefertigt und verfügen über viele Features. Die Produkte sind wartungsfreundlich und langlebig.

Die Features

Ihr Aufbau ist einfach und funktional. Die doppelten Bronzeführungsbänder im unteren Bereich der Kolbenstange bilden eine breite Gleitfläche. Sie nehmen exzentrische Belastungen auf, gewährleisten optimale Gleiteigenschaften und verbessern die Seitenlastverträglichkeit. Im oberen Bereich des Kolbens liegt die Kolbenstange an einem breiten Bronzelager an. Zur Reduzierung der Reibwerte zwischen Kolben und Gehäuse ist die Kolbenstange hartverchromt und was ihr eine sehr gleitfähige glatte Oberfläche verleiht. Das obere Lager dient gleichzeitig als voll belastbarer Stoppring. Als integrierte Hubbegrenzung stoppt es den Kolben, selbst wenn dieser unter voller Belastung bzw. maximalem Betriebsdruck bis zum Anschlag ausgefahren wird. Zylinderkörper und Kolben sind aus hochwertigem Chrom-Molybdänstahl gefertigt und vergütet. Das von oben aufgesteckte Druckstück ist aus gehärtetem Stahl.

Yale liefert die Hydraulik betriebsfertig. Die Zylinder sind schon bei Auslieferung entlüftet, einschließlich vormontierter Kupplungsmuffe und gehärtetem Druckstück versehen und verfügen über ein Befestigungsgewinde. Größere Zylinder sind mit einem Tragegriff bzw. Transportösen ausgestattet.

Typ YH-5/30 YH-5/80 YH-5/150 YH-10/30 YH-10/80 YH-10/150 YH-10/250 YH-20/50 YH-20/150 YH-20/250 YH-30/200 YH-30/350
A, mm160210280175225295395195310410355510
B, mm190290430205305445645245460660555860
C, mm138188258150200270370167282382345500
D, mm55555567676767858585102102
E, mm303030434343436060607575
F, mm22,422,422,4323232324242425555
H, mm313131353535352237374646
I, mm444444505050505959596464
J, mm5050
K, mm44455555551010
L, mm1717172020202022222828
O, mmM18 x 1,5M18 x 1,5M18 x 1,5M27 x 2M27 x 2M27 x 2M27 x 2M36 x 2M36 x 2M36 x 2M36 x 2M36 x 2
P, mm181818202020202323232828
S, mm5151
U, mm
V, mmM27 x 2M27 x 2M27 x 2M36 x 2M36 x 2M36 x 2M36 x 2M45 x 2M45 x 2M36 x 2M36 x 2
W, mm272727333333334040404545
X, mmM55 x 1,5M55 x 1,5M55 x 1,5M67 x 1,5M67 x 1,5M67 x 1,5M67 x 1,5M85 x 2M85 x 2M85 x 2M102 x 2M102 x 2



Typ YH-50/150 YH-50/350 YH-50/500 YH-70/150 YH-70/350 YH 100/50 YH 100/150 YH 100/350 YH 100/500 YH 200/150 YH 200/350 YH 200/500
A, mm325525685335540265365565725410620780
B, mm4758751.1854858903155159151.2255609701.280
C, mm313513673321526250350550710391601761
D, mm125125125146146180180180180250250250
E, mm959595112112135135135135190190190
F, mm7070708080100100100100140140140
H, mm555555585866666666808080
I, mm707070797990909095105105105
J, mm656565757590909090127127127
K, mm121212141415151515191919
L, mm3131313535
O, mmM45 x 2M45 x 2M45 x 2M50 x 3M50 x 3M65 x 3M65 x 3M65 x 3M65 x 3M90 x 3M90 x 3M90 x 3
P, mm313131353540404040555555
S, mm512424242424243030303030
U, mm110110110110160160160
V, mmM45 x 2M45 x 2M45 x 2M50 x 3M50 x 34 x M124 x M124 x M124 x M124 x M164 x M164 x M16
W, mm505050606070707070808080
X, mmM125 x 2M125 x 2M125 x 2M146 x 3M146 x 3M180 x 3M180 x 3M180 x 3M180 x 3M250 x 4M250 x 4M250 x 4

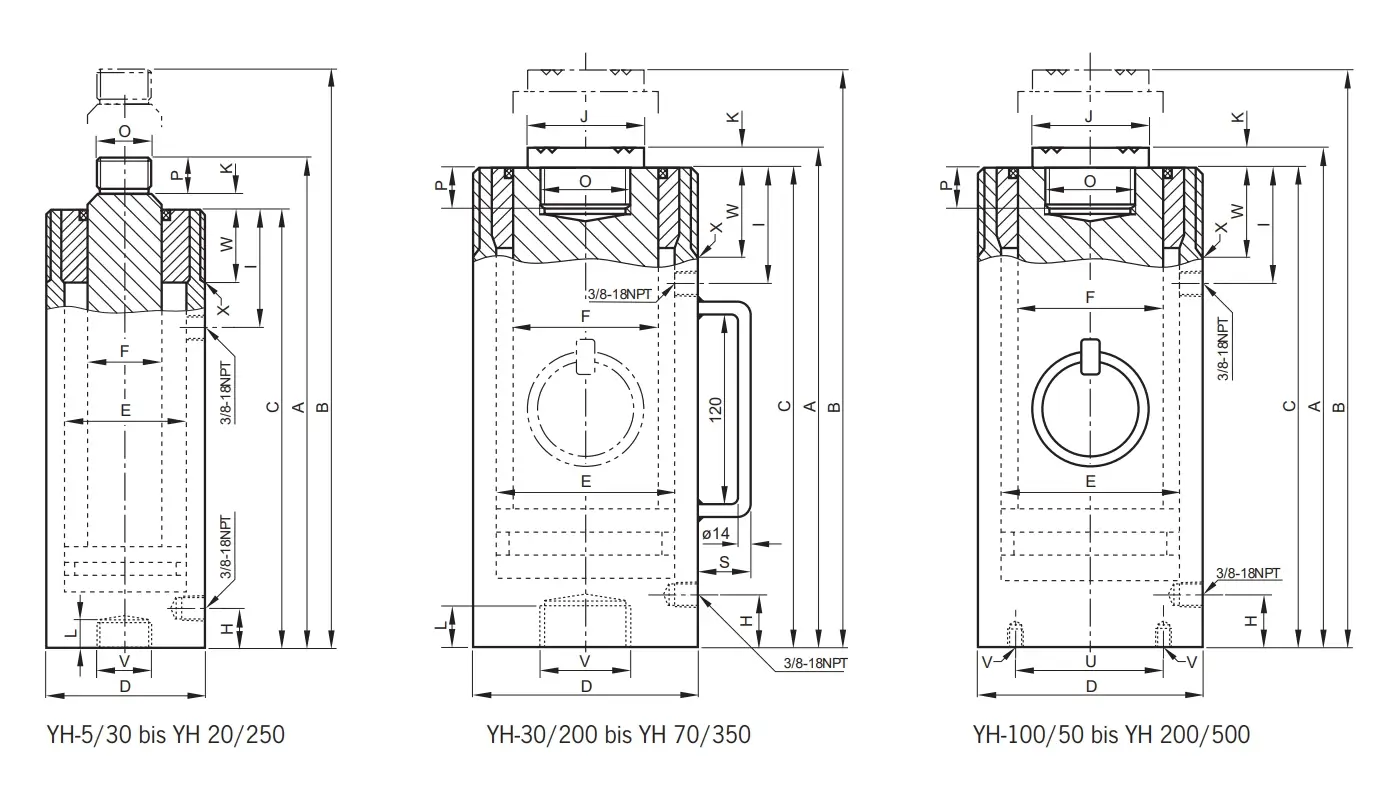

Abmessungen Universal-Zylinder YH:


Universal-Zylinder YHDruckkraft
(t)

()

()

()

()

()

()

()

()

()

()

()

()

()

()

()

()

()

()
5 / 305
5 / 805
5 / 1505
10 / 3010
10 / 8010
10 / 15010
10 / 25010
20 / 5020
20 / 15020
20 / 25020
30 / 20030
30 / 35030
50 / 15050
50 / 35050
50 / 50050
70 / 15070
70 / 35070
100 / 50100
100 / 150100
100 / 350100
100 / 500100
200 / 150200
200 / 350200
200 / 500200
