Hydraulik-Wegeventile VE33
| Betriebsdruck | 700 bar |
| Ventilart | 3/3-Wegeventil |
| Ölanschluss Pumpenseite | 3/8"-NPTF innen |
| Ölanschluss Zylinderseite | 3/8"-NPTF innen |
| Durchfluss max. | 14.8 L/min |
| Gewicht ca. | 9.3 kg |
| Artikel-Nr.: | ENE-VE33 |
Qualitätsmerkmale
- Funktion: Ausfahren / Halt / Einfahren
mit offener Mittelstellung - inkl. Venturi Rückzugunterstützung
- mit Rückschlagventilen erhältlich zum sicheren Halten einer Last
- Mit extern einstellbarem Druckbegrenzungsventil
- Elektormagnetisch 24 VDC
Zwischenverkauf vorbehalten!
| Bild | Typ | Betriebsdruck | Ventilart | Ölanschluss Pumpenseite | Ölanschluss Zylinderseite | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Hydraulik-Wegeventile VM32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM32 | 433,00 € |
 | Hydraulik-Wegeventile VM33 | 700 bar | 3/3-Wegeventil | 3/8" NPTF innen | 3/8" NPTF innen | ENE-VM33 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33VAC | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33VAC | 1.669,00 € |
 | Hydraulik-Wegeventile VM43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33L | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33L | 1.569,00 € |
 | Hydraulik-Wegeventile VM43L | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43L | 1.569,00 € |
 | Hydraulik-Wegeventile VE32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32 | 1.517,00 € |
| Hydraulik-Wegeventile VE32D | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32D | 1.517,00 € |
| Hydraulik-Wegeventile VE33 | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE33 | 3.108,00 € |
 | Hydraulik-Wegeventile VE43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE43 | 3.108,00 € |
Beschreibung: Enerpac Hydraulik-Wegeventile VE33
Das 3-Wegeventil hat drei Anschlüsse: Druck (P), Tank (T) und Zylinder (A), geeignet für den Betrieb von einfachwirkenden Zylindern.
Die Magnetventile werden über die der Pumpe beiliegenden Fernbedienung angesteuert.
- Um die Last vorwärts zu bewegen, drücken Sie die Pfeil-nach-oben-Taste an der Bedienstation.
- Um die Last zu halten, nehmen Sie die Finger von der Bedienstation.
- Um die Last zurück zu bewegen, drücken Sie die Pfeil-nach-unten-Taste an der Bedienstation. (HINWEIS: Der Motor muss laufen.)

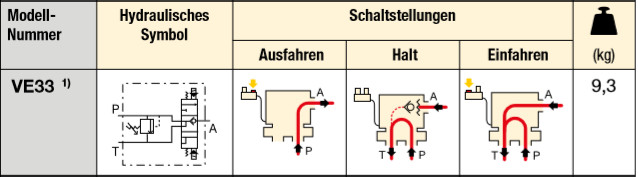

AusfahrenGesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zur Zylinderöffnung A. Die Zylinderkolbenstange wird ausgefahren.
Halt
Gesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zum Tank T. Zylinderöffnung A ist abgesperrt. Kolbenstange bleibt unverändert in ihrer Stellung.
Einfahren
Gesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpen-Öffnung P und der Zylinderöffnung A zum Tank T. Die Zylinderkolbenstange wird eingefahren.
Federzentrierte Ventil-Kits
Die 3-Positions-Handventile der VM- und VC-Serie können problemlos in federzentrierte Ventile umgewandelt werden. Mit diesen Nachrüstsätzen wird der Hebel bei Betätigung automatisch in die neutrale Ventilposition gebracht.Einstellbares Druckbegrenzungsventil
Alle Ventile sind mit verschiedenen „System”-Manometeranschlüssen ausgestattet; A-Anschluss- und B-Anschlussdrucküberwachung. Alle Modelle sind mit extern einstellbarem Druckbegrenzungs-ventil ausgestattet, um dem Bedienungspersonal für jede Anwendung die problemlose Wahl des optimalen Betriebsdrucks zu ermöglichen. VM32 und VE32D Ventile bieten integrierte “System Check” Funktionen für genauere Druckhaltung und verbesserte Systemsteuerung. VM33 bietet verbesserte Kanäle für einen schnelleren Zylinderrückzug.
Sperrventile
Für Anwendungen, bei denen die Last länger gehalten werden muss, sind Ventile der VM-Serie (mit Ausnahme von VM32) mit vorgesteuerten Rückschlagventilen lieferbar. Damit wird ein Druckabfall beim Umschalten von Ausfahren auf Halt vermieden. Zum Bestellen diese Ventils, fügen sie der Bestellnummer ein „L” an.
