Sicherheits-Rückschlagsventil VSM 21

Das Modell VSM-21 ist so konstruiert, dass es in den Druckabgang eines Hand-Wegeventils geschraubt werden kann. Es verhindert so einen Druckabfall, der z. B. durch das Schalten des Wegeventiles entstehen kann (punktgenaues Ausfahren von Hydraulikzylindern).

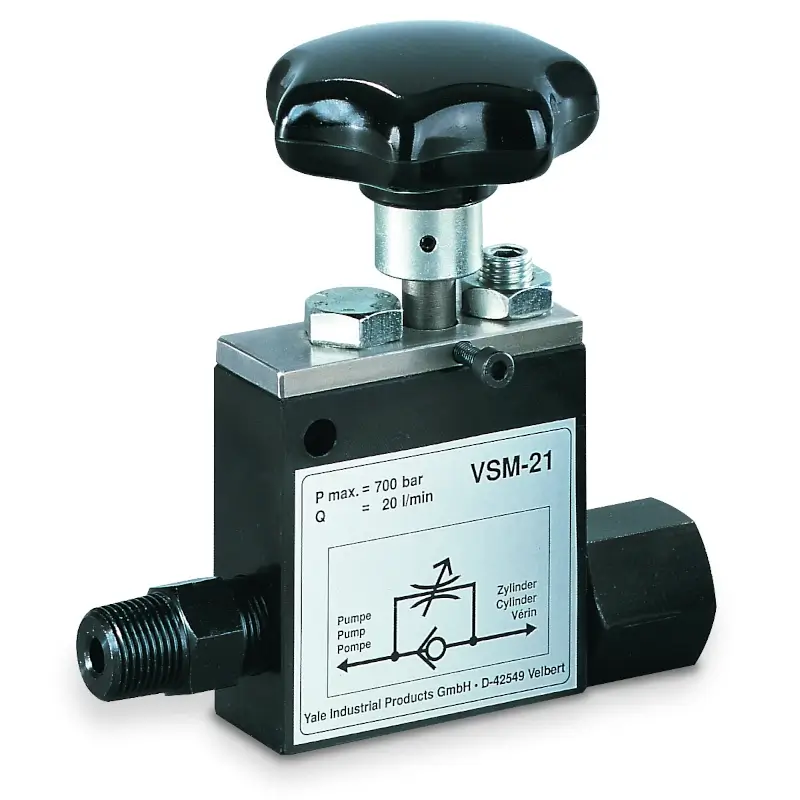

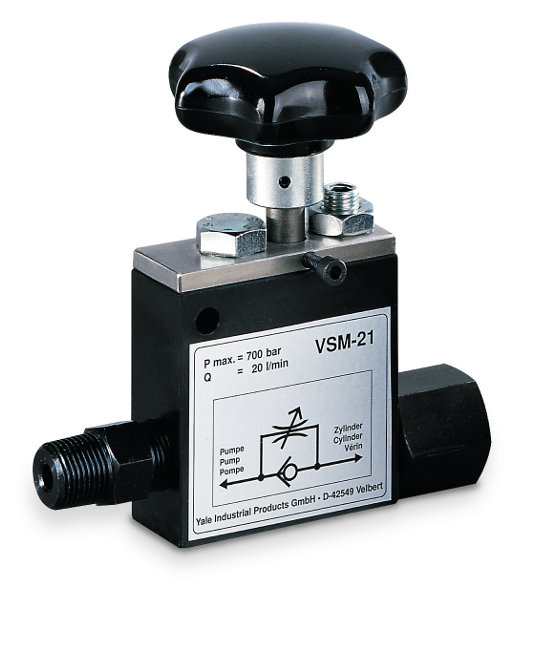

Wenn es an das Handventil einer Motorpumpe geschraubt werden soll, bestellen Sie bitte das Modell VSM-21, siehe Bilder rechts.

Bedienung
Nach dem Schließen des Ablassventils (Handrad) kann der Zylinder über den Bypass auch in geschlossenem Zustand ausgefahren werden. In Richtung Zylinder besteht immer „freier Durchfluss“. Durch das eingebaute Rückschlagventil wird die Last in der Ruhestellung sicher gehalten. Zum Absenken wird das feinfühlig einstellbare Ablassventil (Handrad) geöffnet. Dadurch lässt sich ein sehr langsames Absenken einer Last einstellen. Am Zylinderanschluss befindet sich ein Sicherheitsventil, welches die Hydraulikzylinder vor möglicher Überlast schützt.
