Enerpac Hydraulik-Wegeventile

Die Hydraulik-Wegeventile von Enerpac sind zentrale Komponenten zur Steuerung des Ölflusses, des Systemdrucks und der in 700-bar Hochdruckhydrauliksystemen. Sie ermöglichen den Ausfahren / Halten / Einfahren-Betrieb von einfachwirkenden und doppeltwirkenden Hydraulikzylindern sowie Werkzeugen und sind als Handventile oder Elektromagnetventile erhältlich.

Durch die Wahl zwischen pumpenmontierten VM- und VE-Wegeventilen sowie Rohrleitungsventilen der VC-Serie lassen sich Hydraulikanlagen flexibel aufbauen: Die Ventile können direkt am Pumpenaggregat, auf einer Montageplatte oder in der Rohrleitung montiert und manuell oder elektromagnetisch betätigt werden. So entstehen anwendungsoptimierte Lösungen – vom einfachen Service-System bis zur komplexen Mehrzylinderanlage.

Die Enerpac Hydraulikventile sind für einen sicheren Betrieb bis 700 bar ausgelegt und bieten dank vorgesteuerter Rückschlagventile, druckloser Umlaufstellung und optional integrierten Druckbegrenzungsventilen ein hohes Maß an Lastsicherheit und Bedienkomfort.

Einsatzbereiche

Die Hydraulik-Wegeventile von Enerpac kommen überall dort zum Einsatz, wo Richtung, Start, Stopp und Geschwindigkeit von Zylinderbewegungen zuverlässig gesteuert werden müssen.

• Hebe- und Richtarbeiten an Maschinen, Stahlbaukonstruktionen oder Brückenelementen mit einfach- und doppeltwirkenden Hochdruckzylindern.
• Werkstatt- und Pressenanwendungen, bei denen Presskraft und Position über Ausfahr-, Halte- und Einfahrstellungen sicher gesteuert werden.
• Montage- und Instandhaltungsarbeiten mit mobilen Pumpenaggregaten, bei denen kompakte, handbetätigte Wegeventile verwendet werden.
• Automatisierte Anlagen mit VE-Elektromagnetventilen, z. B. zur Ansteuerung mehrerer Zylinder oder Spannvorrichtungen über SPS oder Maschinesteuerung.
• Mehrzylindersysteme, in denen VC-Rohrleitungsventile den Ölfluss zwischen Pumpe, Verteiler und einzelnen Zylindern regeln und Lasten sicher halten.

Varianten & technische Merkmale

Das Programm der Hydraulik-Wegeventile von Enerpac umfasst verschiedene Serien mit unterschiedlichen Schaltbildern, Montagearten und Bedienkonzepten. Alle Ventile sind für 700 bar ausgelegt und auf Hydraulikpumpen, Schläuche und Zylinder des Enerpac-Systems abgestimmt.

Funktionsprinzip & Systemintegration

• Wegefunktion: Das Ventil übernimmt die Rolle einer „Hydraulik-Weiche“ und verteilt den Volumenstrom zielgerichtet auf Zylinderanschlüsse oder Tankrücklauf.
• Lastsicherung: VM- und VC-Modelle mit Locking-Funktion (pilotgesteuertes Rückschlagventil) halten die Last hydraulisch, bis in die Rücklaufstellung geschaltet wird.
• Druckregelung: In vielen Pumpenaufbauten kann ein extern einstellbares Druckbegrenzungsventil am gleichen Ventilblock genutzt werden, um den maximalen Systemdruck vorzugeben.

Häufige Fehler & wie man sie vermeidet

• Falsche Wegeventil-Auswahl: Wird ein Ventil für einfachwirkende Zylinder in einem doppeltwirkenden System eingesetzt (oder umgekehrt), kann es zu Fehlfunktionen, Lastabfall oder unvollständigem Kolbenrückzug kommen.
• Locking-Funktion nicht berücksichtigt: Für Anwendungen mit positiver Lastsicherung müssen VM- oder VC-Modelle mit vorgesteuertem Rückschlagventil (L-Varianten) gewählt werden, andernfalls fällt die Last beim Druckabfall zurück.
• Ventil nur halb geöffnet / geschlossen: Dauerbetrieb in „Zwischenstellung“ kann zu erheblicher Erwärmung, Druckverlusten und ungleichmäßigen Zylinderbewegungen führen – Wegeventile immer klar in die vorgesehene Schaltposition bringen.
• Fehlerhafte Verschlauchung: Werden P-, T- und Arbeitsanschlüsse vertauscht, entstehen unkontrollierte Bewegungen oder blockierte Zylinder – Schaltplan und Hydrauliksymbole sind vor Inbetriebnahme sorgfältig zu prüfen.
• Verschmutzte Hydraulikflüssigkeit: Partikel und Abrieb können Sitz- und Schieberventile blockieren; daher feine Filtration, regelmäßiger Ölwechsel und sauberer Leitungsaufbau sind Pflicht.

Sicherheitsaspekte & Normen

Die Enerpac Hydraulik-Wegeventile sind für den sicheren Betrieb bis 700 bar konzipiert und bilden einen wichtigen Bestandteil eines normgerechten Hydrauliksystems nach ISO 4413 (Hydraulik – Allgemeine Regeln und Sicherheitsanforderungen) und der Maschinenrichtlinie 2006/42/EG. In Kombination mit Druckbegrenzungsventilen, Locking-Funktionen und geeigneten Sicherheitsmaßnahmen verhindern sie unzulässige Drücke und unkontrollierte Bewegungen.

Empfohlene Sicherheitsmaßnahmen

• Maximaldruck 700 bar einhalten und ausschließlich freigegebene Hochdruckkomponenten verwenden.
• Lasten niemals rein hydraulisch halten, sondern zusätzlich mechanisch abstützen.
• Schaltstellungen eindeutig definieren und an der Maschine klar kennzeichnen (Ausfahren / Halten / Einfahren).
• Druckbegrenzungsventil korrekt einstellen und dokumentieren, insbesondere bei wechselnden Werkzeugen und Zylindern.
• Regelmäßige Funktionsprüfungen von Wegeventilen, Verriegelungsfunktionen und Rücklaufleitung durchführen.

Bild zur Orientierung

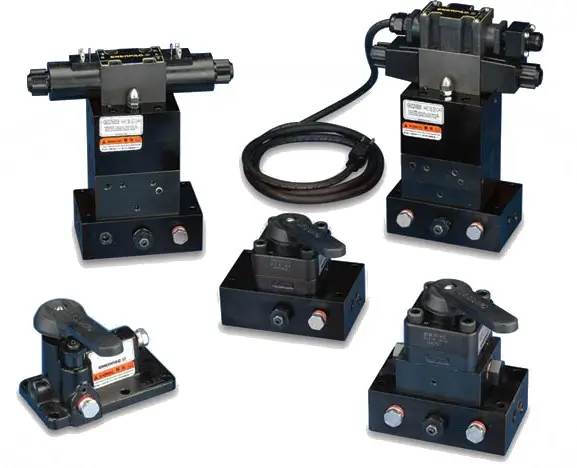

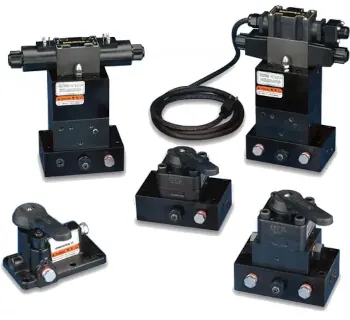

Die folgende Abbildung zeigt typische Enerpac Hydraulik-Wegeventile der VM- und VE-Serie zur Pumpenmontage – darunter handbetätigte Wegeventile und Elektromagnetventile mit integrierten Ventilblöcken.

Passende Enerpac Artikel & Systemaufbau

Für einen vollständigen 700-bar Hydraulikkreis werden die Hydraulik-Wegeventile von Enerpac mit passenden Hydraulikpumpen, Hydraulikschläuchen, Zylindern, Manometern und Manometer-Zubehör kombiniert. Alle Komponenten sind aufeinander abgestimmt, um Druckverlust zu minimieren und Lastsicherheit zu maximieren.

• Enerpac Handpumpen (z. B. Leichtgewicht-Handpumpen, HP-Serie) – als manuelle Druckquelle für Service- und Montageeinsätze; VM- oder VE-Wegeventile können direkt auf das Pumpenaggregat montiert werden.
• Enerpac Hydraulikschläuche H / HC-Serie – thermoplastische 700-bar-Schläuche mit Sicherheitsfaktor 4:1 als flexible Verbindung zwischen Pumpe, Ventilblock und Zylinder.
• Enerpac Hydraulikzylinder (z. B. RC-, RARH-, RCH-Serien) – einfach- und doppeltwirkende Zylinder, deren Bewegungen über die Hydraulik-Wegeventile gezielt gesteuert werden.
• Enerpac Manometer und Digitale Manometer DGR – zur Überwachung des Systemdrucks in Verbindung mit den Wegeventilen, ideal zur Dokumentation von Prüf- und Montageprozessen.
• Enerpac Manometer-Zubehör GA-Serie – Adapter, Dämpfungs- und Absperrventile für den sicheren Manometereinbau nahe am Wegeventil oder direkt im Ventilblock.
