Hydraulik-Wegeventile VM43L
| Betriebsdruck | 700 bar |
| Ventilart | 4/3-Wegeventil |
| Ölanschluss Pumpenseite | 3/8"-NPTF innen |
| Ölanschluss Zylinderseite | 3/8"-NPTF innen |
| Durchfluss max. | 17 L/min |
| Gewicht ca. | 4.9 kg |
| Artikel-Nr.: | ENE-VM43L |
Qualitätsmerkmale
- Funktion: Ausfahren / Halt / Einfahren
mit offener Mittelstellung - inkl. Rückschlagventil zum sicheren Halten einer Last
- Mit extern einstellbarem Druckbegrenzungsventil
- mit Manometer optional erweiterbar
Zwischenverkauf vorbehalten!
| Bild | Typ | Betriebsdruck | Ventilart | Ölanschluss Pumpenseite | Ölanschluss Zylinderseite | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Hydraulik-Wegeventile VM32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM32 | 433,00 € |
 | Hydraulik-Wegeventile VM33 | 700 bar | 3/3-Wegeventil | 3/8" NPTF innen | 3/8" NPTF innen | ENE-VM33 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33VAC | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33VAC | 1.669,00 € |
 | Hydraulik-Wegeventile VM43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33L | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33L | 1.569,00 € |
| Hydraulik-Wegeventile VM43L | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43L | 1.569,00 € |
 | Hydraulik-Wegeventile VE32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32 | 1.517,00 € |
| Hydraulik-Wegeventile VE32D | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32D | 1.517,00 € |
 | Hydraulik-Wegeventile VE33 | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE33 | 3.108,00 € |
 | Hydraulik-Wegeventile VE43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE43 | 3.108,00 € |
Beschreibung: Enerpac Hydraulik-Wegeventile VM43L
Dieses handbetätigte 4-Wegeventil hat vier Anschlüsse: Druck (P), Tank (T), Ausfahren (A) und Einfahren (B) zum Betrieb eines doppeltwirkenden Zylinders.
Zur Inbetriebnahme wird der Ventilgriff in die Position „neutral“ gestellt. Ventile mit einer positiven Sperrfunktion erlauben keine Bewegung der Last, wenn der Griff zwischen den Positionen bewegt wird. Ventile ohne diese Funktion senken die Last während der Griffbewegung oder lassen sie fallen. Der Verlust oder die Lastbewegung hängen dann von der Geschwindigkeit der Griffbewegung zwischen den Arretierungspositionen ab. VM33, VM43 Ventile sind mit einem solchen integrierten Systemsperrventil ausgestattet. Um die Last zu „halten“ wird der Ventilgriff in seiner gegenwärtigen Position gelassen und die Pumpe einfach ausgeschaltet. Dreht man jetzt am Griff, senkt sich die Last.

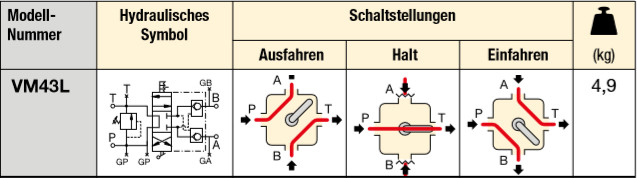

AusfahrenGesteuert von einem 4/3-Wegeventil für doppeltwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zur Zylinderöffnung A sowie von der Zylinderöffnung B zum Tank T. Die Zylinderkolbenstange wird ausgefahren.
HaltGesteuert von einem 4/3-Wegeventil für doppeltwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zum Tank T. Zylinderöffnung A und B sind geschlossen. Kolbenstange bleibt unverändert in ihrer Stellung.
EinfahrenGesteuert von einem 4/3-Wegeventil für doppeltwirkende Zylinder.
Öl fließt von der Pumpen-Öffnung P zur Zylinderöffnung B sowie von der Zylinder-Öffnung A zum Tank T. Die Zylinderkolbenstange wird eingefahren.
Einstellbares Druckbegrenzungsventil
Alle Ventile sind mit verschiedenen „System”-Manometeranschlüssen ausgestattet; A-Anschluss- und B-Anschlussdrucküberwachung. Alle Modelle sind mit extern einstellbarem Druckbegrenzungs-ventil ausgestattet, um dem Bedienungspersonal für jede Anwendung die problemlose Wahl des optimalen Betriebsdrucks zu ermöglichen. VM32 und VE32D Ventile bieten integrierte “System Check” Funktionen für genauere Druckhaltung und verbesserte Systemsteuerung. VM33 bietet verbesserte Kanäle für einen schnelleren Zylinderrückzug.
Sperrventile
Für Anwendungen, bei denen die Last länger gehalten werden muss, sind Ventile der VM-Serie (mit Ausnahme von VM32) mit vorgesteuerten Rückschlagventilen lieferbar. Damit wird ein Druckabfall beim Umschalten von Ausfahren auf Halt vermieden. Zum Bestellen diese Ventils, fügen sie der Bestellnummer ein „L” an.
