Druckkraft | 100 t |
Hub | 100 mm |
Bauhöhe eingefahren | 252 mm |
Betriebsdruck max. | 700 bar |
Ölvolumen max. | 1431 cm³ |
Wirksame Kolbenfläche | 143.1 cm² |
Zylinderaußendurchmesser | 175 mm |
Gewicht ca. | 40 kg |
Artikel-Nr.: | ENE-HCG1004 |
Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
---|

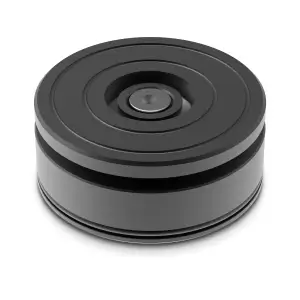

Einfachwirkender Zylinder HCG 100 t
Bauhöhe eingefahren A | 252 | mm |
Bauhöhe ausgefahren B | 352 | mm |
Außen-Ø D | 175 | mm |
Innen-Ø E | 135 | mm |
Kolbenstangen-Ø F | 95 | mm |
Ölanschluss Höhe H | 38 | mm |
Druckstück-Ø J | 75 | mm |
Druckstück Überstand K1 | 3 | mm |
Bodenbefestigung Lochkreis-Ø U | 150 | mm |
Bodenbefestigung Gewindebohrungen V | M12 x 1.75 | mm |
Außen-Gewinde W | M175 x 3 | mm |
Befestigungs-Gewindelänge X | 46 | mm |
Bodenbefestigung Gewindetiefe Z | 22 | mm |
