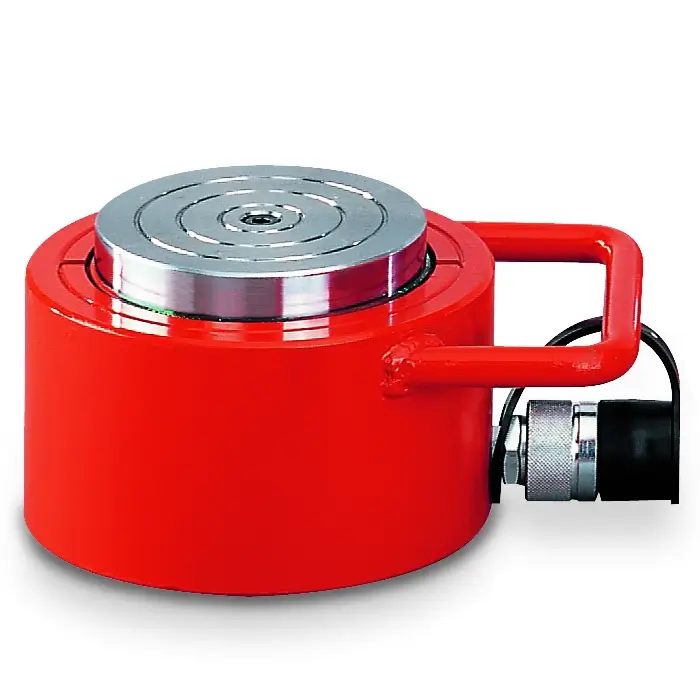

Flachzylinder YFS 100/15 Ansicht 2
Abbildung kann abweichen vom Original
Flachzylinder YFS 100/15 Ansicht 2

Yale
Flachzylinder YFS 100/15

Druckkraft100 t
Hub15 mm
Bauhöhe eingefahren91 mm
Betriebsdruck max.700 bar
Ölvolumen max.215 cm³
Wirksame Kolbenfläche143 cm²
Zylinderaußendurchmesser170 mm
Gewicht ca.16 kg
Artikel-Nr.: YALE-N11300633


Qualitätsmerkmale

  • Einfachwirkend mit Federrückzug
  • Niedrige Bauhöhen für beengte Platzverhältnisse
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl
  • Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer
  • Einschließlich Kupplungsmuffe CFY-1

1.195,95 €
%
UVP 1.407,00
( exkl. MwSt
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ DruckkraftHubBauhöhe eingefahrenBetriebsdruck max.Artikel-Nr. Preis (zzgl. ges. MwSt.)
Yale Flachzylinder YFS 10/11Flachzylinder YFS 10/1110 t11 mm43 mm700 barYALE-N11300629335,75 €
UVP 395,00
Yale Flachzylinder YFS 20/15Flachzylinder YFS 20/1520 t15 mm60 mm700 barYALE-N11300630459,00 €
UVP 540,00
Yale Flachzylinder YFS 30/15Flachzylinder YFS 30/1530 t15 mm60 mm700 barYALE-N11300631610,30 €
UVP 718,00
Yale Flachzylinder YFS 50/15Flachzylinder YFS 50/1550 t15 mm70 mm700 barYALE-N11300632793,05 €
UVP 933,00
Yale Flachzylinder YFS 100/15Flachzylinder YFS 100/15100 t15 mm91 mm700 barYALE-N113006331.195,95 €
UVP 1.407,00
Weitere Modelle mit: Druckkraft 100 t
Weitere Modelle mit:Druckkraft 100 t
Dazu passende Produkte
Dazu passende Produkte:
EAN/GTIN: 4025092150798

Beschreibung: Yale Flachzylinder YFS 100/15

Technische Daten

Artikel-Nr.N11300633
ModellYLS-100/15
A91mm
B106mm
D170mm
E135mm
F120mm
H22mm
M85mm
R54mm
Z5°

Anwendungsbereiche von Flachzylinder

Der Flachzylinder Modell YFS 100/15 ist besonders kompakt gebaut. Die Bauhöhe ist 91 mm, womit er zwischen sehr schmale Stellen geschoben werden kann. Aufgrund der kleinen Bauhöhe hat der Flachzylinder auch nur einen sehr geringen Hub von 15 mm.

Ausstattung und Verarbeitung des Yale Flachzylinder YFS

Ausgestattet ist der hydraulik Flachzylinder Modell YFS 100/15 mit einem Federrückzug. Dadurch fährt der unbelastete Hydraulikzylinder nach Druckabfall wieder ein. Serienmäßig ist der hydraulik Flachzylinder mit der Kupplungsmuffe CFY - 1 versehen. Diese Kupplungsmuffe ist bei der kompletten Werkstatthydraulik von Yale kompatibel.
Das Gehäuse und der Kolben sind aus massivem Chrom-Molybdänstahl gefertigt und vergütet. Der Stoppring ist vollbelastbar und dient als Kolben-Endanschlag mit Schmutzabstreifer.

Abmessungen

Flachzylinder YFS 100 t

91
106
170
-
135
120
22
85
-
54
55
5
