Rollenbock SZ 02G mit Gleitlager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock SZ 02G mit Gleitlager

max. Seil-Ø8 mm
max. Seilzugkraft bei 90° Umlenkung500 kg
Rollenaußen-Ø150 mm
Rolleninnen-Ø126 mm
Empfohlene Seildurchmesser5-8 mm
Gewicht ca.16 kg
Artikel-Nr.: FRA-1.410.02


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit Trockengleitlagerung mit innenliegender Bronzebuchse
  • Rollenbock aus Stahl Werkstoff S355J2 galvanisch verzinkt
  • Rillenprofil entspricht DIN 15061

578,10 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 2 Wochen
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock SZ 01G mit GleitlagerRollenbock SZ 01G mit Gleitlager6 mm150 kg100 mmFRA-1.410.01405,01 €
Frank Rollenbock SZ 01K mit KugellagerRollenbock SZ 01K mit Kugellager6 mm150 kg100 mmFRA-1.410.01K493,84 €
Frank Rollenbock SZ 02G mit GleitlagerRollenbock SZ 02G mit Gleitlager8 mm500 kg150 mmFRA-1.410.02578,10 €
Frank Rollenbock SZ 02K mit KugellagerRollenbock SZ 02K mit Kugellager8 mm500 kg150 mmFRA-1.410.02K634,91 €
Frank Rollenbock SZ 03G mit GleitlagerRollenbock SZ 03G mit Gleitlager10 mm1000 kg200 mmFRA-1.410.03827,29 €
Frank Rollenbock SZ 03K mit KugellagerRollenbock SZ 03K mit Kugellager10 mm1000 kg200 mmFRA-1.410.03K870,04 €
Frank Rollenbock SZ 04G mit GleitlagerRollenbock SZ 04G mit Gleitlager12 mm1500 kg250 mmFRA-1.410.041.240,25 €
Frank Rollenbock SZ 04K mit KugellagerRollenbock SZ 04K mit Kugellager12 mm1500 kg250 mmFRA-1.410.04K1.264,48 €
Frank Rollenbock SZ 05G mit GleitlagerRollenbock SZ 05G mit Gleitlager16 mm2000 kg300 mmFRA-1.410.05auf Anfrage.
Frank Rollenbock SZ 05K mit KugellagerRollenbock SZ 05K mit Kugellager16 mm2000 kg300 mmFRA-1.410.05Kauf Anfrage.
Weitere Modelle mit: max. Seil-Ø 8 mm
Weitere Modelle mit:max. Seil-Ø 8 mm

Beschreibung: Frank Rollenbock SZ 02G mit Gleitlager

Seilrollenbock SZ

Der schwenkbare Zwillings-Rollenbock SZ ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrollen sind über Scharniere schwenkbar gelagert und können somit Seilwanderungen ausgleichen. Die aus Stahl gedrehten Seilscheiben rollen auf geschliffenen Stahlachsen ab.

Im Handbetrieb haben die Seilrollen eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Die Rollenböcke sind aus dem Werkstoff S355J2 gefertigt und die Oberflächen sind galvanisch verzinkt. Das Rillenprofil entspricht der DIN 15061.


Download: CAD techn. Details

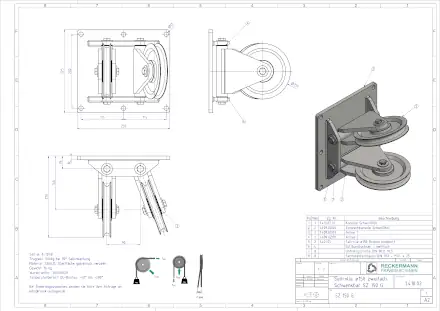

Masszeichnung von Frank Rollenbock SZ 02G mit Gleitlager

Abmessungen

Rollenbock SZ 8 mm

ØD1150mm
ØD2126mm
R6.5mm
A225mm
B250mm
E200mm
F115mm
H145mm
J35mm
G8mm
ØL12mm
