Rollenbock BS 02K mit Kugellager Ansicht 2
Abbildung kann abweichen vom Original

Frank
Rollenbock BS 02K mit Kugellager

max. Seil-Ø8 mm
max. Seilzugkraft bei 90° Umlenkung600 kg
Rollenaußen-Ø75 mm
Rolleninnen-Ø51 mm
Empfohlene Seildurchmesser3-8 mm
Gewicht ca.1.0 kg
Artikel-Nr.: FRA-1.405.02K


Qualitätsmerkmale

  • Für hand- und kraftbetriebene Anlagen geeignet
  • Mit fettgefüllten geschlossenen Kugellagern
  • Seilrolle aus Stahl Werkstoff S355J2
  • Triebwerkgruppe im Handbetrieb 1Bm/3m
  • Triebwerkgruppe im Kraftbetrieb 1Am/4m

101,96 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ max. Seil-Ømax. Seilzugkraft bei 180° Umlenkungmax. Seilzugkraft bei 90° UmlenkungRollenaußen-ØArtikel-Nr. Preis (zzgl. ges. MwSt.)
Frank Rollenbock BS 01G mit GleitlagerRollenbock BS 01G mit Gleitlager6 mm300 kg50 mmFRA-1.405.0159,12 €
Frank Rollenbock BS 01K mit KugellagerRollenbock BS 01K mit Kugellager6 mm300 kg50 mmFRA-1.405.01K91,51 €
Frank Rollenbock BS 02G mit GleitlagerRollenbock BS 02G mit Gleitlager8 mm600 kg75 mmFRA-1.405.0264,34 €
Frank Rollenbock BS 02K mit KugellagerRollenbock BS 02K mit Kugellager8 mm600 kg75 mmFRA-1.405.02K101,96 €
Frank Rollenbock BS 03G mit GleitlagerRollenbock BS 03G mit Gleitlager9 mm800 kg100 mmFRA-1.405.0368,52 €
Frank Rollenbock BS 03K mit KugellagerRollenbock BS 03K mit Kugellager9 mm800 kg100 mmFRA-1.405.03K112,41 €
Frank Rollenbock BS 04G mit GleitlagerRollenbock BS 04G mit Gleitlager10 mm1100 kg125 mmFRA-1.405.0481,06 €
Frank Rollenbock BS 06G mit GleitlagerRollenbock BS 06G mit Gleitlager10 mm2000 kg200 mmFRA-1.405.06216,91 €
Frank Rollenbock BS 04K mit KugellagerRollenbock BS 04K mit Kugellager10 mm1100 kg125 mmFRA-1.405.04K126,00 €
Frank Rollenbock BS 06K mit KugellagerRollenbock BS 06K mit Kugellager10 mm2000 kg200 mmFRA-1.405.06K271,25 €
Frank Rollenbock BS 05G mit GleitlagerRollenbock BS 05G mit Gleitlager12 mm1100 kg150 mmFRA-1.405.0593,60 €
Frank Rollenbock BS 07G mit GleitlagerRollenbock BS 07G mit Gleitlager12 mm3200 kg250 mmFRA-1.405.07258,71 €
Frank Rollenbock BS 05K mit KugellagerRollenbock BS 05K mit Kugellager12 mm1100 kg150 mmFRA-1.405.05K138,54 €
Frank Rollenbock BS 07K mit KugellagerRollenbock BS 07K mit Kugellager12 mm3200 kg250 mmFRA-1.405.07K340,22 €
Frank Rollenbock BS 08G mit GleitlagerRollenbock BS 08G mit Gleitlager16 mm5000 kg300 mmFRA-1.405.08auf Anfrage.
Frank Rollenbock BS 08K mit KugellagerRollenbock BS 08K mit Kugellager16 mm5000 kg300 mmFRA-1.405.08Kauf Anfrage.
Weitere Modelle mit: max. Seil-Ø 8 mm
Weitere Modelle mit:max. Seil-Ø 8 mm

Beschreibung: Frank Rollenbock BS 02K mit Kugellager

Seilrollenbock BS

Der Rollenbock ist sowohl für hand- als auch für kraftbetriebene Anlagen geeignet. Er ist mit fettgefüllten, geschlossenen Kugellagern ausgestattet. Diese Kugellagerung sorgt für einen guten Leichtlauf und überträgt die Kraft ohne große Reibungsverluste. Die Seilscheibe rollt auch unter Last nahezu geräuschlos ab. Zudem können höhere Lastzyklen und Tragkräfte erzielt werden als bei der Gleitlagerung.

Die gebogenen, miteinander vernieteten Stahlplatten verleihen der Bockkonstruktion eine hohe Steifigkeit und Stabilität, sodass die Seilkräfte mühelos und vibrationsfrei vom Rollenbock aufgenommen werden können. Die vernieteten Querbolzen stehen dem Seil auch bei einer 180° Umlenkung nicht im Wege und verhindern, je nach Ablenkung des Seils, ein Abspringen. Die massiven Seitenschilde sind mit Langlöchern vorgebohrt, wodurch sie sich unkompliziert auf Strukturen befestigen lassen.

Die aus Stahl gedrehte Seilrolle sitzt mit ihrer Kugellagerung auf einer geschliffenen Stahlachse. Bei langsamer Seilgeschwindigkeit im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb sinkt die Triebwerkgruppe auf 1Am/4m. Bock und Seilrolle sind aus unlegiertem Qualitätsstahl S355J2 hergestellt. Ihre Oberflächen sind blau chromatiert und damit mit einer sehr korrosionsbeständigen Zinkschicht überzogen. Das Rillenprofil entspricht DIN 15061.


Download: CAD techn. Details

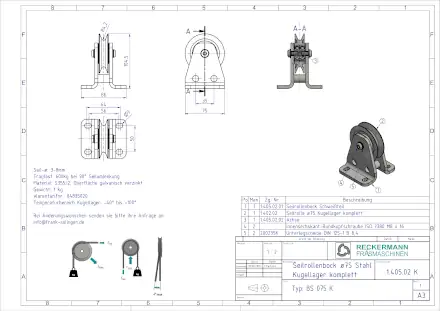

Masszeichnung von Frank Rollenbock BS 02K mit Kugellager

Abmessungen

Rollenbock BS 8 mm

ØD175mm
ØD251mm
R4.2mm
A75mm
B86mm
C6mm
E50mm
F60mm
H67mm
ØL9mm
