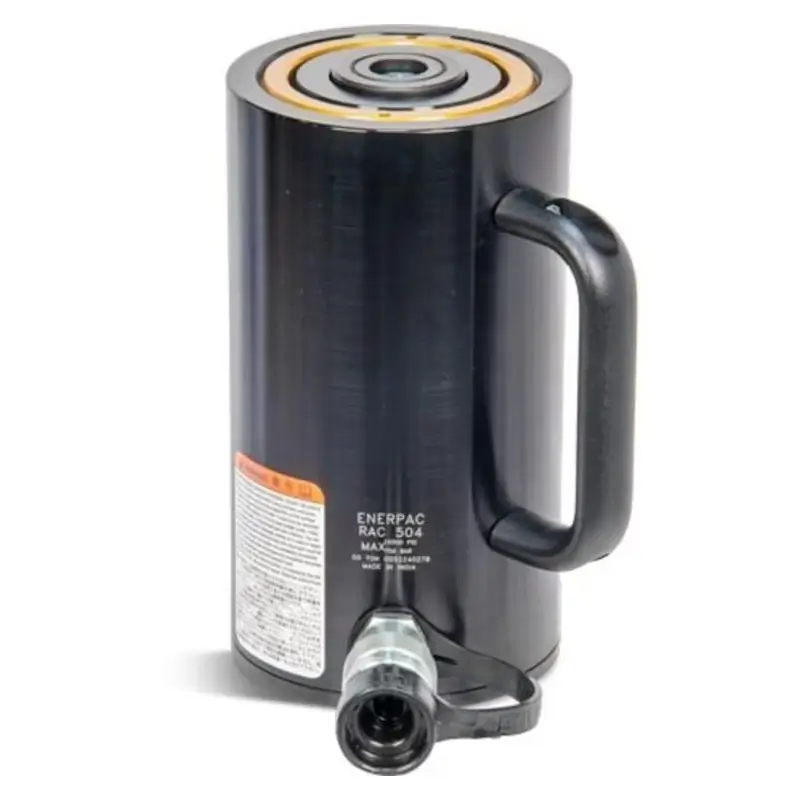

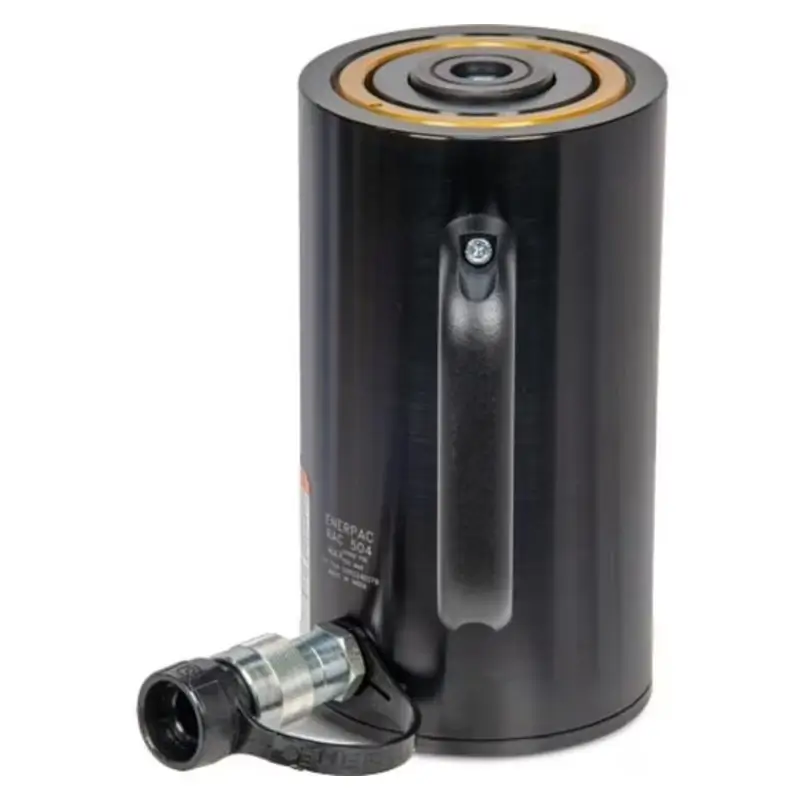

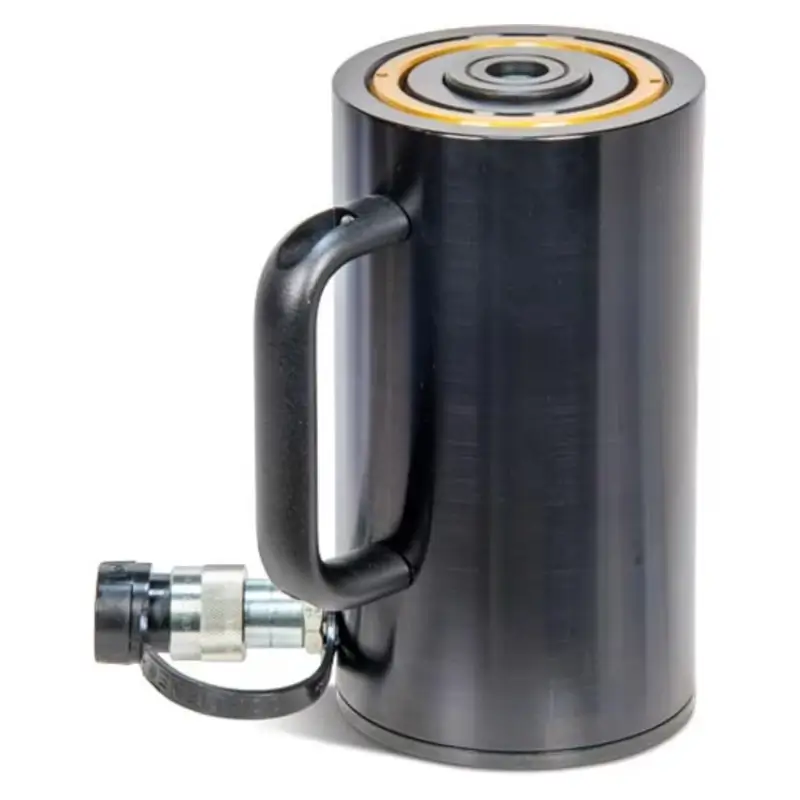

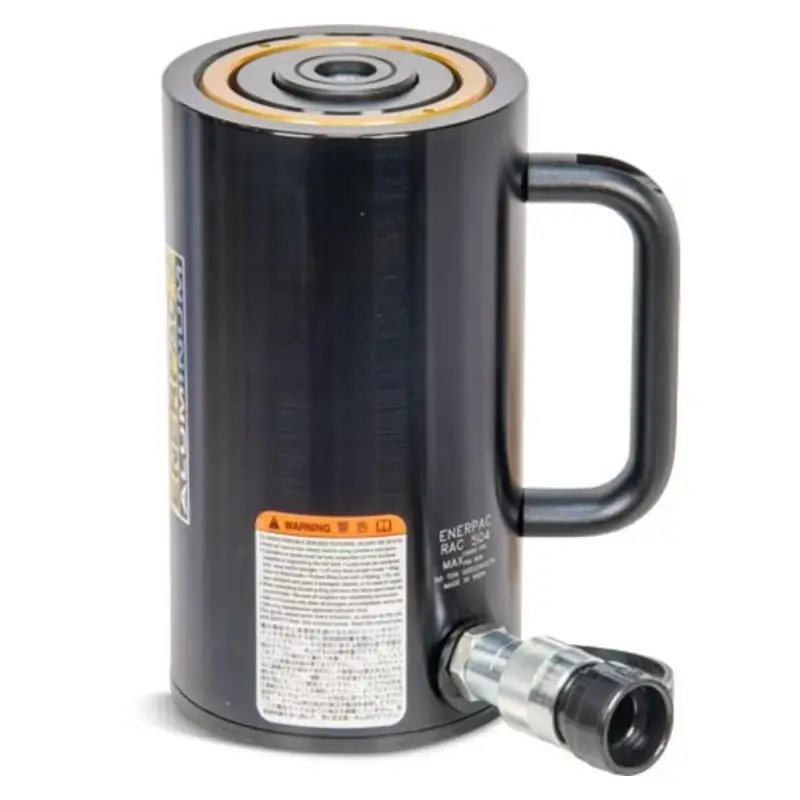

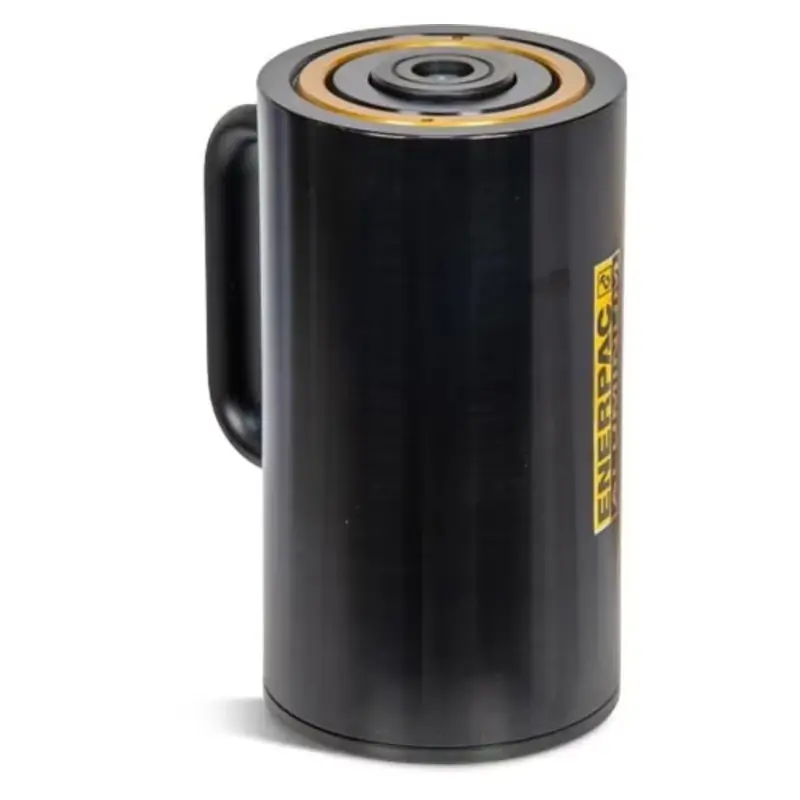

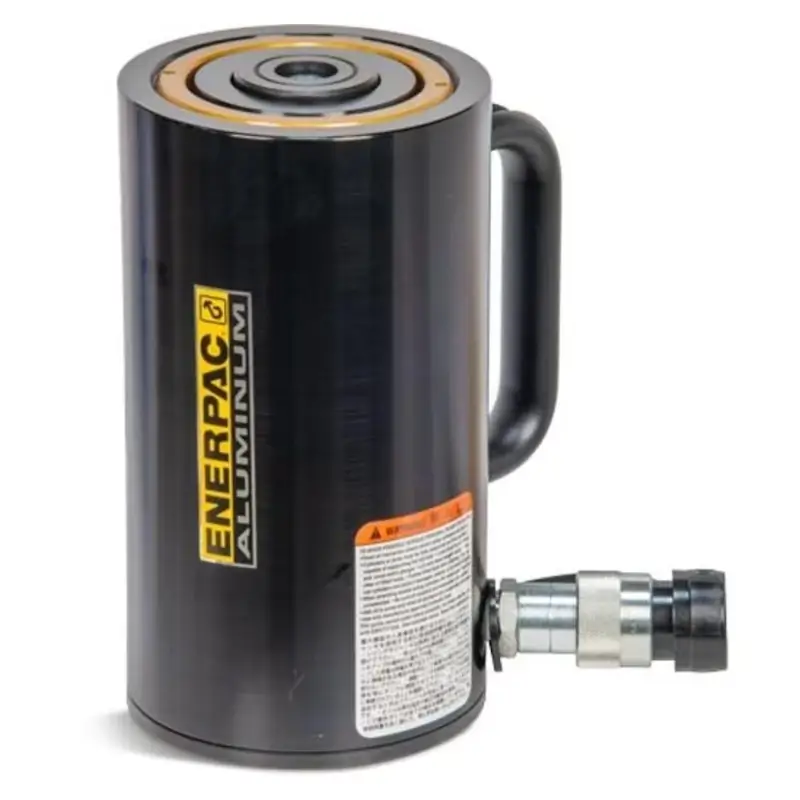

Aluminiumzylinder RAC 504
| Druckkraft | 50 t |
| Hub | 100 mm |
| Bauhöhe eingefahren | 236 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 709 cm³ |
| Wirksame Kolbenfläche | 70.9 cm² |
| Zylinderaußendurchmesser | 130 mm |
| Gewicht ca. | 9.8 kg |
| Artikel-Nr.: | ENE-RAC504 |
Qualitätsmerkmale
- Besonders leicht durch Werkstoff Aluminium
- serienmäßig mit Griff
- Gehärtete Oberflächenbeschichtung
- Integrierter Anschlagring verhindert ein zu weites Ausfahren
- Leistungsstarke Rückzugsfeder
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Aluminiumzylinder RAC 202 | 20 t | 50 mm | 174 mm | 700 bar | ENE-RAC202 | 1.262,00 € |
 | Aluminiumzylinder RAC 204 | 20 t | 100 mm | 224 mm | 700 bar | ENE-RAC204 | 1.400,00 € |
| Aluminiumzylinder RAC 206 | 20 t | 150 mm | 274 mm | 700 bar | ENE-RAC206 | 1.553,00 € |
| Aluminiumzylinder RAC 208 | 20 t | 200 mm | 324 mm | 700 bar | ENE-RAC208 | 1.742,00 € |
 | Aluminiumzylinder RAC 2010 | 20 t | 250 mm | 374 mm | 700 bar | ENE-RAC2010 | 1.942,00 € |
 | Aluminiumzylinder RAC 302 | 30 t | 50 mm | 181 mm | 700 bar | ENE-RAC302 | 1.668,00 € |
| Aluminiumzylinder RAC 304 | 30 t | 100 mm | 231 mm | 700 bar | ENE-RAC304 | 1.851,00 € |
 | Aluminiumzylinder RAC 306 | 30 t | 150 mm | 281 mm | 700 bar | ENE-RAC306 | 2.054,00 € |
| Aluminiumzylinder RAC 308 | 30 t | 200 mm | 331 mm | 700 bar | ENE-RAC308 | 2.301,00 € |
 | Aluminiumzylinder RAC 3010 | 30 t | 250 mm | 381 mm | 700 bar | ENE-RAC3010 | 2.568,00 € |
 | Aluminiumzylinder RAC 502 | 50 t | 50 mm | 186 mm | 700 bar | ENE-RAC502 | 2.111,00 € |
| Aluminiumzylinder RAC 504 | 50 t | 100 mm | 236 mm | 700 bar | ENE-RAC504 | 2.348,00 € |
| Aluminiumzylinder RAC 506 | 50 t | 150 mm | 286 mm | 700 bar | ENE-RAC506 | 2.610,00 € |
 | Aluminiumzylinder RAC 508 | 50 t | 200 mm | 336 mm | 700 bar | ENE-RAC508 | 2.930,00 € |
| Aluminiumzylinder RAC 5010 | 50 t | 250 mm | 386 mm | 700 bar | ENE-RAC10010 | 5.770,00 € |
| Aluminiumzylinder RAC 1004 | 100 t | 100 mm | 271 mm | 700 bar | ENE-RAC1004 | 4.183,00 € |
| Aluminiumzylinder RAC 1006 | 100 t | 150 mm | 321 mm | 700 bar | ENE-RAC1006 | 4.632,00 € |
| Aluminiumzylinder RAC 1008 | 100 t | 200 mm | 371 mm | 700 bar | ENE-RAC1008 | 5.183,00 € |
| Aluminiumzylinder RAC 10010 | 100 t | 250 mm | 421 mm | 700 bar | ENE-RAC10010 | 5.770,00 € |
| Aluminiumzylinder RAC 1002 | 100 t | 50 mm | 221 mm | 700 bar | ENE-RAC1002 | 3.775,00 € |
| Aluminiumzylinder RAC 1502 | 150 t | 50 mm | 243 mm | 700 bar | ENE-RAC1502 | 5.712,00 € |
| Aluminiumzylinder RAC 1504 | 150 t | 100 mm | 293 mm | 700 bar | ENE-RAC1504 | 6.334,00 € |
| Aluminiumzylinder RAC 1506 | 150 t | 150 mm | 343 mm | 700 bar | ENE-RAC1506 | 7.023,00 € |
| Aluminiumzylinder RAC 1508 | 150 t | 200 mm | 393 mm | 700 bar | ENE-RAC1508 | 7.859,00 € |
| Aluminiumzylinder RAC 15010 | 150 t | 250 mm | 443 mm | 700 bar | ENE-RAC15010 | 8.758,00 € |
Beschreibung: Enerpac Aluminiumzylinder RAC 504
- Das Verbundlager verhindert den direkten Kontakt zwischen verschiedenen Metallflächen, verlängert die Lebensdauer der Zylinder und verbessert die Seitenlastbeständigkeit um bis zu 10%
- Die gehärtete Oberflächenbeschichtung schützt vor Schäden und verlängert die Lebensdauer der Zylinder
- Griffe serienmässig bei allen Modellen
- Die Grundplatte aus Stahl und das Druckstück bieten Schutz vor Lastschäden
- Der integrierte Anschlagring verhindert ein zu weites Ausfahren des Kolbens und kann die volle Zylinderkapazität aushalten
- Leistungsstarke Rückzugfeder sorgt für eine schnelle Zylinderrückstellung
- Alle Modelle haben eine CR400 Kupplungsmuffe mit Staubkappe
- Alle Zylinder entsprechen ASME B-30.1 normen.
Druckstücke
Alle RAC-Zylinder sind mit anklemmbaren und abnehmbaren Druckstücken aus gehärtetem Stahl ausgestattet. Ab einer Tragkraft von 50 t lassen sich die Aluminium-Zylinder mit beweglichen Druckstücken ausrüsten. Geneigte Druckstücke sind für Modelle unter 50 t nicht erhältlich.
Stahlgrundplatte
Die Aluminiumzylinder RAC sind zum Schutz mit einer Stahlgrundplatte ausgestattet. Diese verhindert ein punktuelles Eindrücken bei unebenen Untergründen. Die Stahlgrundplatte darf nicht entfernt werden.
Leichtgewicht-Handpumpe
Wenn Sie einen RAC Aluminiumzylinder wählen, können Sie ihn mit den Enerpac Pumpen P-392 oder P-802 zu einem optimalen, tragbaren Set erweitern.
Zubehör Druckstück
Die Enerpac RAC Leichtmetall-Zylinder sind mit gehärteten und gerillten Drückstücken versehen. Alternativ lassen sich geneigte Druckstücke hinzubestellen.
Druckstücke bieten Schutz vor Lastschäden und vermeiden Stauchverformungen des Zylinderkolbens.
Bewegliche Drückstücke gewährleisten einen besseren Kontakt mit der zu hebenden Last, sollte diese angewinkelt zum Hydraulikzylinder stehen.
|
CATG-50 Bewegliches Druckstück Zum Einschrauben |
|
Abmessungen
Aluminiumzylinder RAC 50 t
| Bauhöhe eingefahren A | 236 | mm |
| Bauhöhe ausgefahren B | 336 | mm |
| Außen-Ø D | 130 | mm |
| Innen--Ø E | 95 | mm |
| Kolbenstang--Ø F | 80 | mm |
| Ölanschlußhöhe H | 30 | mm |
| Druckstück Außen--Ø J | 50 | mm |
| Druckstücküberstand K | 34 | mm |
