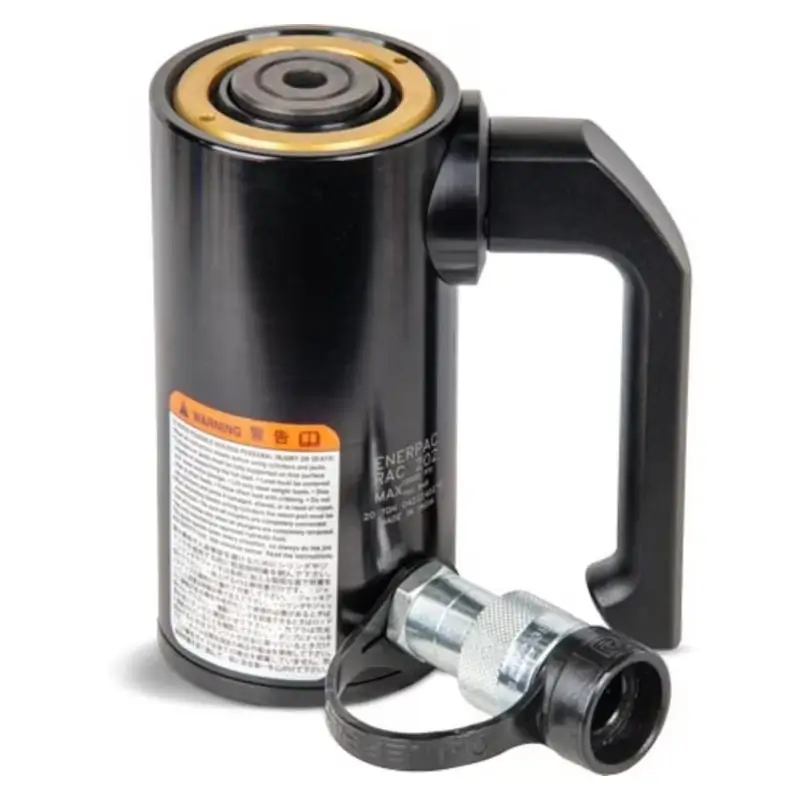

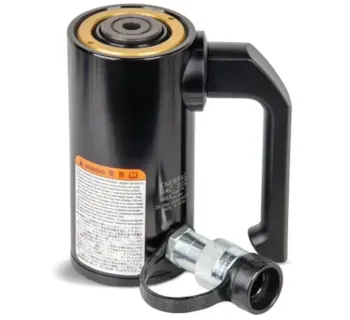

Enerpac Aluminiumzylinder RAC
- Das Verbundlager verhindert den direkten Kontakt zwischen verschiedenen Metallflächen, verlängert die Lebensdauer der Zylinder und verbessert die Seitenbelastbarkeit um bis zu 10%
- Die gehärtete Oberflächen Beschichtung schützt vor Schäden und verlängert die Lebensdauer des Zylinders
- Griffe serienmäßig bei allen Modellen
- Die Grundplatte aus Stahl und das Druckstück bieten Schutz vor Lastschäden
- Der integrierte Anschlagring verhindert ein zu weites Ausfahren des Kolbens und kann die volle Zylinderkapazität aushalten
- Leistungsstarke Rückzugsfeder sorgt für eine schnelle Zylinderrückstellung
- Alle Modelle haben eine CR-400 Kupplungsmuffe mit Staubkappe
- Alle Zylinder entsprechen ASME B-30.1 und ISO 10100 - Normen
- Das Verbundlager verhindert den direkten Kontakt zwischen verschiedenen Metallflächen, verlängert die Lebensdauer der Zylinder und verbessert die Seitenbelastbarkeit um bis zu 10%
- Die gehärtete Oberflächen Beschichtung schützt vor Schäden und verlängert die Lebensdauer des Zylinders
- Griffe serienmäßig bei allen Modellen
- Die Grundplatte aus Stahl und das Druckstück bieten Schutz vor Lastschäden
- Der integrierte Anschlagring verhindert ein zu weites Ausfahren des Kolbens und kann die volle Zylinderkapazität aushalten
- Leistungsstarke Rückzugsfeder sorgt für eine schnelle Zylinderrückstellung
- Alle Modelle haben eine CR-400 Kupplungsmuffe mit Staubkappe
- Alle Zylinder entsprechen ASME B-30.1 und ISO 10100 - Normen
Informationen: Aluminiumzylinder RAC
Druckstücke
Alle RAC-Zylinder sind mit anklemmbaren und abnehmbaren Druckstücken aus gehärtetem Stahl ausgestattet. Ab einer Tragkraft von 50 t lassen sich die Aluminium-Zylinder mit beweglichen Druckstücken ausrüsten. Geneigte Druckstücke sind für Modelle unter 50 t nicht erhältlich.
Stahlgrundplatte
Die Aluminiumzylinder RAC sind zum Schutz mit einer Stahlgrundplatte ausgestattet. Diese verhindert ein punktuelles Eindrücken bei unebenen Untergründen und eine Beschädigung des Zylinders. Die Stahlgrundplatte darf aus diesem Grund nicht entfernt werden oder für andere Zwecke missbraucht werden darf. Die Befestigungslöcher in diesen Aluminiumzylindern dienen zur Befestigung der Stahlgrundplatte. Sie halten die Kapazität der Zylinder nicht aus. Verwenden Sie diese Löcher auf keinen Fall zum Befestigen ihrendwelcher Geräte an den Zylindern.
Leichtgewicht-Handpumpe
Wenn Sie einen RAC Aluminiumzylinder wählen, können Sie ihn mit den Enerpac Pumpen P-392 oder P-802 zu einem optimalen, tragbaren Set erweitern.
Aluminiumzylinder der Reihe RA von Enerpac
Aluminiumzylinder bieten bei geringem Gewicht eine hohe Kraft, die den mobilen Einsatz erleichtert. Sie unterscheiden sich von Stahlzylindern durch ihre niedrigere Zeitfestigkeit. Aluminiumzylinder sollten deshalb NICHT in Langzeitanwendungen, wie der Fertigung eingesetzt werden.
Die Aluminiumzylinder von Enerpac sind entworfen worden, um 5000 Zyklen bei ihrem empfohlenen Druck zu bieten. Dieser Grenzwert darf nicht überschritten werden. In normalen Hub- und vielen Wartungsanwendungen sollte dies als Nutzungsdauer gelten.
Vorteile
- Geringes Gewicht, lässt sich leicht tragen und positionieren und ermöglicht somit ein besseres Verhältnis zwischen Zylinderkapazität und Gewicht.
- Aluminium war dank seiner hervorragenden Korrosionsbeständigkeit schon immer ein gutes Material zur Verwendung in einer ätzenden Umgebung unterschiedlichster Art.
- Verbundlager auf allen beweglichen Oberflächen gewährleisten, dass KEIN direkter Kontakt zwischen verschiedenen Metalloberflächen entsteht, was die Seitenlastbeständigkeit verbessert und die Lebensdauer der Zylinder verlängert.
Qualität in jedem Bauteil
- Das austauschbare gehärtete Druckstück - schützt den Kolben vor Schäden infolge des Kontakts mit Abriebflächen.
- Die Stossringe - bei allen Modellen fangen exzentrische Belastungen auf und bieten einen Anschlag für den Kolben.
- Das Verbundlagermaterial - verhindert den direkten Kontakt zwischen verschiedenen Metalloberflächen, verbessert die Seitenlastverträglichkeit und verlängert somit die Lebensdauer.
- Der hartbeschichtete Kolben und das Gehäuse - verringern die Abnutzung und schützen vor Festfressen.
- 7075-T6 Komponenten aus Aluminiumlegierung - gewährleisten eine maximale Stärke bei geringstmöglichem Gewicht.
- Leistungsstarke Rückzugfedern - bei allen einfachwirkenden Modellen sorgen für ein schnelles Einfahren der Kolben.
- Stahlgrundplatte - schützt den Zylinderfuß vor Abriebflächen und Lastschäden.
Abmessungen Aluminiumzylinder RAC:
| Aluminiumzylinder RAC | Druckkraft (t) | Bauhöhe eingefahren A (mm) | Bauhöhe ausgefahren B (mm) | Außen-Ø D (mm) | Innen--Ø E (mm) | Kolbenstang--Ø F (mm) | Ölanschlußhöhe H (mm) | Druckstück Außen--Ø J (mm) | Druckstücküberstand K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 202 | 20 | 174 | 224 | 85 | 63 | 50 | 27 | 40 | 34 |
| 204 | 20 | 224 | 324 | 85 | 63 | 50 | 27 | 40 | 3 |
| 206 | 20 | 274 | 424 | 85 | 63 | 50 | 27 | 40 | 3 |
| 208 | 20 | 324 | 524 | 85 | 63 | 50 | 27 | 40 | 3 |
| 2010 | 20 | 374 | 624 | 85 | 63 | 50 | 27 | 40 | 3410 |
| 302 | 30 | 181 | 231 | 100 | 75 | 60 | 32 | 40 | 34 |
| 304 | 30 | 231 | 331 | 100 | 75 | 60 | 32 | 40 | 3 |
| 306 | 30 | 281 | 431 | 100 | 75 | 60 | 32 | 40/45 | 3500 |
| 308 | 30 | 331 | 531 | 100 | 75 | 60 | 32 | 40 | 3 |
| 3010 | 30 | 381 | 631 | 100 | 75 | 60 | 32 | 40 | 3 |
| 502 | 50 | 186 | 236 | 130 | 95 | 80 | 30 | 50 | 34 |
| 504 | 50 | 236 | 336 | 130 | 95 | 80 | 30 | 50 | 34 |
| 506 | 50 | 286 | 436 | 130 | 95 | 80 | 30 | 50 | 34 |
| 508 | 50 | 336 | 536 | 130 | 95 | 80 | 30 | 50 | 34 |
| 5010 | 50 | 386 | 636 | 130 | 95 | 80 | 30 | 50 | 34 |
| 1002 | 100 | 221 | 271 | 180 | 135 | 110 | 46 | 94 | 3 |
| 1004 | 100 | 271 | 371 | 180 | 135 | 110 | 46 | 94 | 3 |
| 1006 | 100 | 321 | 471 | 180 | 135 | 110 | 46 | 94 | 3 |
| 1008 | 100 | 371 | 571 | 180 | 135 | 110 | 46 | 94 | 3 |
| 10010 | 100 | 421 | 671 | 180 | 135 | 110 | 46 | 94 | 3 |
| 1502 | 150 | 243 | 293 | 230 | 170 | 140 | 51 | 113 | 3 |
| 1504 | 150 | 293 | 393 | 230 | 170 | 140 | 51 | 113 | 3 |
| 1506 | 150 | 343 | 493 | 230 | 170 | 140 | 51 | 113 | 3 |
| 1508 | 150 | 393 | 593 | 230 | 170 | 140 | 51 | 113 | 3 |
| 15010 | 150 | 443 | 693 | 230 | 170 | 140 | 51 | 113 | 3 |
