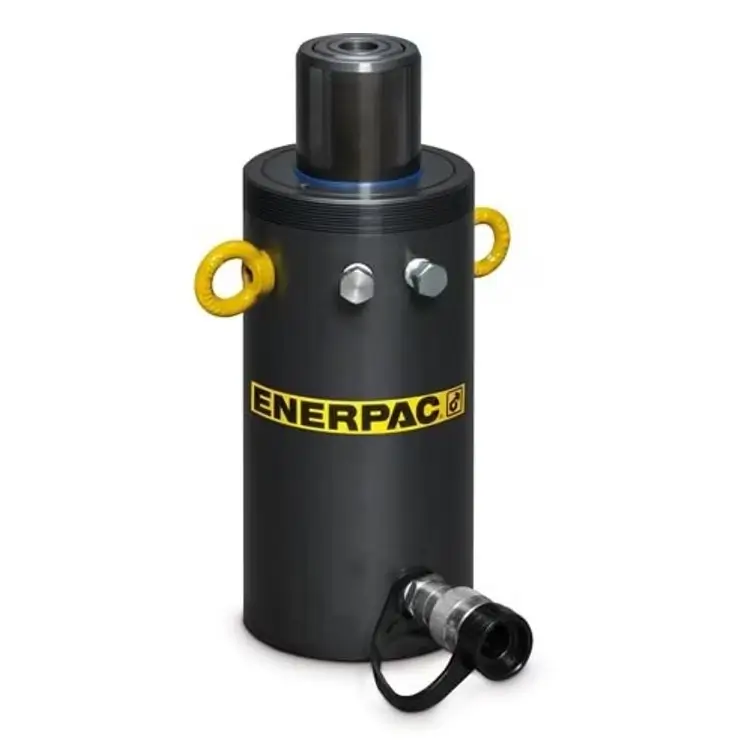

Einfachwirkender Zylinder HCG 502

Druckkraft	50 t
Hub	50 mm
Bauhöhe eingefahren	183 mm
Betriebsdruck max.	700 bar
Ölvolumen max.	393 cm³
Wirksame Kolbenfläche	78.5 cm²
Zylinderaußendurchmesser	130 mm
Gewicht ca.	17 kg
Artikel-Nr.:	ENE-HCG502

Qualitätsmerkmale

Gehärtete Oberfläche, beständig gegen Seitenlasten und Verschleiß
10 % Seitenlastbeständigkeit
Anschlagring, um Ausstoßen des Kolbens zu verhindern
Witterungsbeständig, innen und außen
Austauschbare obere und untere Lager

1.120,00 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: ca. 1 Woche
Zwischenverkauf vorbehalten!

Anzahl

Bewegliches Druckstück CATS50

für bis zu 50 Tonnen Zylinderkapazität

206,00 €

Typ	Druckkraft	Hub	Bauhöhe eingefahren	Betriebsdruck max.	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Einfachwirkender Zylinder HCG 502	50 t	50 mm	183 mm	700 bar	ENE-HCG502	1.120,00 €
Einfachwirkender Zylinder HCG 504	50 t	100 mm	233 mm	700 bar	ENE-HCG504	1.201,00 €
Einfachwirkender Zylinder HCG 506	50 t	150 mm	283 mm	700 bar	ENE-HCG506	1.300,00 €
Einfachwirkender Zylinder HCG 508	50 t	200 mm	346 mm	700 bar	ENE-HCG508	1.431,00 €
Einfachwirkender Zylinder HCG 5010	50 t	250 mm	396 mm	700 bar	ENE-HCG5010	1.573,00 €
Einfachwirkender Zylinder HCG 5012	50 t	300 mm	446 mm	700 bar	ENE-HCG5012	1.752,00 €
Einfachwirkender Zylinder HCG 1002	100 t	50 mm	202 mm	700 bar	ENE-HCG1002	1.664,00 €
Einfachwirkender Zylinder HCG 1004	100 t	100 mm	252 mm	700 bar	ENE-HCG1004	1.829,00 €
Einfachwirkender Zylinder HCG 1006	100 t	150 mm	302 mm	700 bar	ENE-HCG1006	2.025,00 €
Einfachwirkender Zylinder HCG 1008	100 t	200 mm	379 mm	700 bar	ENE-HCG1008	2.278,00 €
Einfachwirkender Zylinder HCG 10010	100 t	250 mm	429 mm	700 bar	ENE-HCG10010	2.566,00 €
Einfachwirkender Zylinder HCG 10012	100 t	300 mm	479 mm	700 bar	ENE-HCG10012	2.918,00 €
Einfachwirkender Zylinder HCG 15010	150 t	250 mm	447 mm	700 bar	ENE-HCG15010	3.627,00 €
Einfachwirkender Zylinder HCG 15012	150 t	300 mm	497 mm	700 bar	ENE-HCG15012	4.157,00 €
Einfachwirkender Zylinder HCG 1502	150 t	50 mm	220 mm	700 bar	ENE-HCG1502	2.277,00 €
Einfachwirkender Zylinder HCG 1504	150 t	100 mm	270 mm	700 bar	ENE-HCG1504	2.522,00 €
Einfachwirkender Zylinder HCG 1506	150 t	150 mm	320 mm	700 bar	ENE-HCG1506	2.815,00 €
Einfachwirkender Zylinder HCG 1508	150 t	200 mm	397 mm	700 bar	ENE-HCG1508	3.196,00 €
Einfachwirkender Zylinder HCG 2006	200 t	150 mm	331 mm	700 bar	ENE-HCG2006	auf Anfrage.
Einfachwirkender Zylinder HCG 2008	200 t	200 mm	408 mm	700 bar	ENE-HCG2008	auf Anfrage.
Einfachwirkender Zylinder HCG 20010	200 t	250 mm	458 mm	700 bar	ENE-HCG20010	auf Anfrage.
Einfachwirkender Zylinder HCG 20012	200 t	300 mm	508 mm	700 bar	ENE-HCG20012	auf Anfrage.
Einfachwirkender Zylinder HCG 2002	200 t	50 mm	231 mm	700 bar	ENE-HCG2002	auf Anfrage.
Einfachwirkender Zylinder HCG 2004	200 t	100 mm	281 mm	700 bar	ENE-HCG2004	auf Anfrage.
Einfachwirkender Zylinder HCG 2502	250 t	50 mm	241 mm	700 bar	ENE-HCG2502	auf Anfrage.
Einfachwirkender Zylinder HCG 2504	250 t	100 mm	291 mm	700 bar	ENE-HCG2504	auf Anfrage.
Einfachwirkender Zylinder HCG 2506	250 t	150 mm	341 mm	700 bar	ENE-HCG2506	auf Anfrage.
Einfachwirkender Zylinder HCG 2508	250 t	200 mm	431 mm	700 bar	ENE-HCG2508	auf Anfrage.
Einfachwirkender Zylinder HCG 25010	250 t	250 mm	481 mm	700 bar	ENE-HCG25010	auf Anfrage.
Einfachwirkender Zylinder HCG 25012	250 t	300 mm	531 mm	700 bar	ENE-HCG25012	auf Anfrage.

Weitere Modelle mit: Druckkraft 50 t

Weitere Modelle mit:Druckkraft 50 t

Masszeichnung von Enerpac Einfachwirkender Zylinder HCG 502

Abmessungen

Einfachwirkender Zylinder HCG 50 t

Bauhöhe eingefahren A	183	mm
Bauhöhe ausgefahren B	233	mm
Außen-Ø D	130	mm
Innen-Ø E	100	mm
Kolbenstangen-Ø F	70	mm
Ölanschluss Höhe H	38	mm
Druckstück-Ø J	50	mm
Druckstück Überstand K1	3	mm
Bodenbefestigung Lochkreis-Ø U	105	mm
Bodenbefestigung Gewindebohrungen V	M12 x 1.75	mm
Außen-Gewinde W	M130 x 2	mm
Befestigungs-Gewindelänge X	30	mm
Bodenbefestigung Gewindetiefe Z	22	mm
