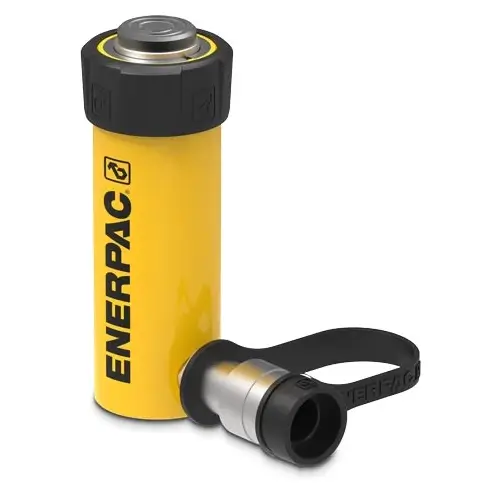

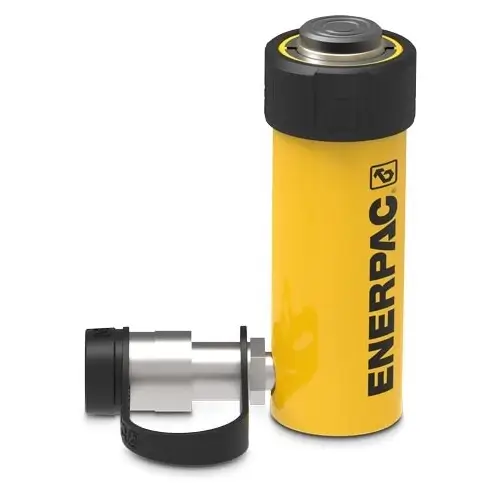

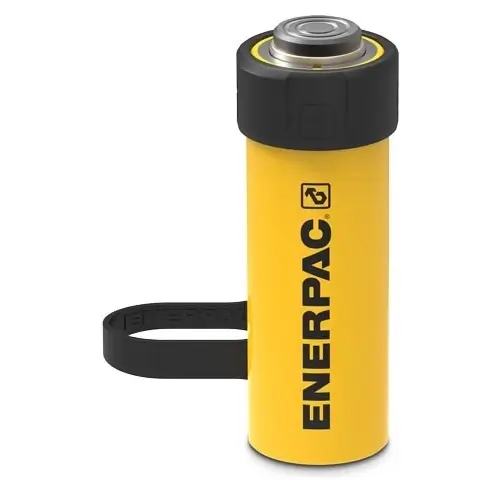

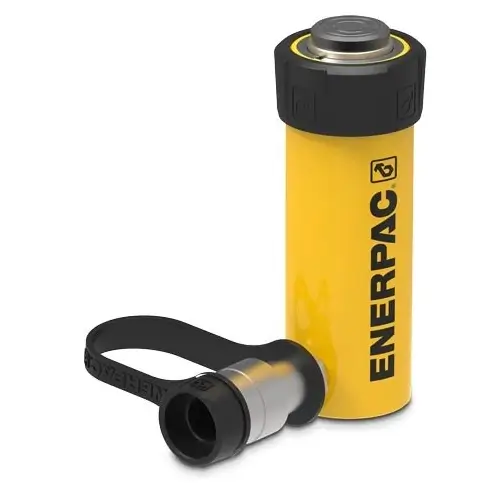

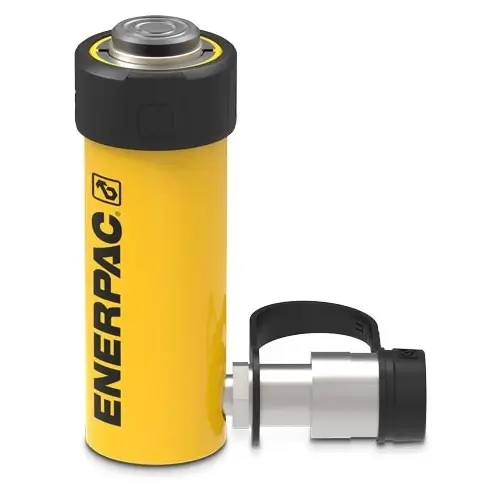

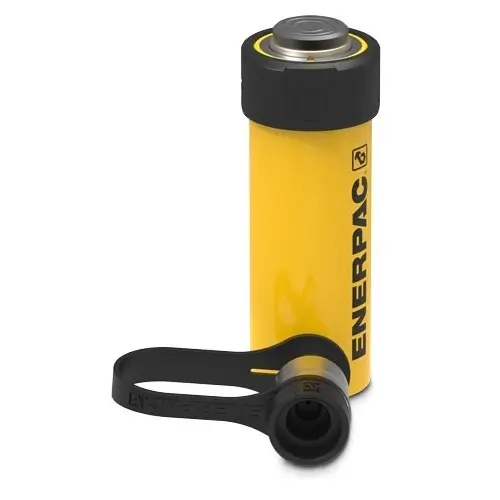

Hydraulikzylinder TRIO RC 104
| Druckkraft | 10 t |
| Hub | 105 mm |
| Bauhöhe eingefahren | 171 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 152 cm³ |
| Wirksame Kolbenfläche | 14.5 cm² |
| Zylinderaußendurchmesser | 57 mm |
| Gewicht ca. | 3.3 kg |
| Artikel-Nr.: | ENE-RC104 |
Qualitätsmerkmale
- längere Betriebslebensdauer und geringe Lagerbelastung
- hergestellt aus hochfestem, legiertem Stahl
- vorgespannte Rückzugsfeder verkürzt die Einfahrgeschwindigkeit
- mit Einbrennlack für erhöhten Korrosionsschutz
- mit CR-400 Kupplungsmuffe mit Staubkappe
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|
Beschreibung: Enerpac Hydraulikzylinder TRIO RC 104
Enerpac Hydraulikzylinder sind in über 100 verschiedenen Ausführungen lieferbar. Welcher Art die Anwendung auch sein mag - Heben, Schieben, Ziehen, Halten, Biegen usw. und welche Größe, Leistung, Hublänge oder Modellart Sie benötigen – einfach- oder doppeltwirkend, mit Voll-, Hohlkolben oder Spreiz-zylinder – es gibt einen Enerpac Zylinder für jeden Zweck. Enerpac Hubzylinder entsprechen ASME B30.1 (mit Ausnahme der Zylinder der BRD-Serie).
Zubehör
|
A-12 Flaches Druckstück Zum Einstecken |
|
|
A-102G Gerilltes Druckstück Zum Einstecken |
|
|
CATS12 Bewegliches Druckstück Zum Einstecken |
|
|
Zylinderfuss JBI-10 Zum Einstecken |
|
|
RB-10 Flanschbefestigung Abmessung A = 2 1/4"-14UN |
|
|
|
AW-102 Flanschbefestigung Abmessung A = 2 1/4"-14UN |
|
|
REB-10 Fuss Einhängeösen Abmessung A = 63 mm |
|
|
REP-10 Kolben Einhängeösen Abmessung A = 42 mm |
|
Abmessungen Hydraulikzylinder RC-Serie TRIO
| Bauhöhe eingefahren A (mm) | 171 |
| Bauhöhe ausgefahren B (mm) | 276 |
| Außendurchmesser D (mm) | 57 |
| Innendurchmesser E (mm) | 42.8 |
| Kolbenstangen durchmesser F (mm) | 38.1 |
| Ölanschlusshöhe H (mm) | 19 |
| Druckstückdurchmesser J (mm) | 35 |
| Druckstücküberstand K1 (mm) | 6 |
| Plunger Innengewinde O (Zoll) | 1"-8 |
| Kolbengewindetiefe P (mm) | 19 |
| Druckstück Max. Neigungswinkel R (grad) | 5 |
| Bodenbefestigungsbohrungen LochkreisØ U (mm) | 40 |
| Bodenbefestigungsbohrungen Gewinde V | 5/16"-18 UN |
| Befestigungsgewinde W (mm) | 2 1/4"-14 UN |
| Kragenfaden W (Zoll) | 2 1/4"-14 UN |
| Befestigungsgewindelänge X (mm) | 27 |
| Bodenbefestigungsbohrungen Gewindetiefe Z (mm) | 12 |
Abmessungen
Hydraulikzylinder TRIO RC 10 t
