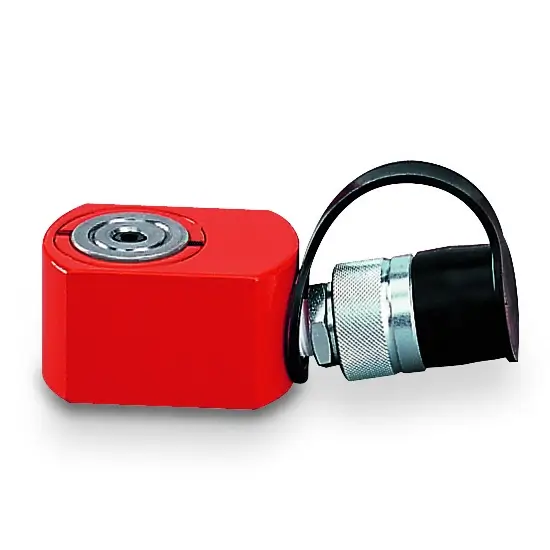

Flachzylinder YFS 10/11
| Druckkraft | 10 t |
| Hub | 11 mm |
| Bauhöhe eingefahren | 43 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 16 cm³ |
| Wirksame Kolbenfläche | 14.3 cm² |
| Zylinderaußendurchmesser | 56 mm |
| Gewicht ca. | 1.5 kg |
| Artikel-Nr.: | YALE-N11300629 |
Qualitätsmerkmale
- Einfachwirkend mit Federrückzug
- Niedrige Bauhöhen für beengte Platzverhältnisse
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl
- Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer
- Einschließlich Kupplungsmuffe CFY-1
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Flachzylinder YFS 10/11 | 10 t | 11 mm | 43 mm | 700 bar | YALE-N11300629 | 335,75 € UVP |
 | Flachzylinder YFS 20/15 | 20 t | 15 mm | 60 mm | 700 bar | YALE-N11300630 | 459,00 € UVP |
 | Flachzylinder YFS 30/15 | 30 t | 15 mm | 60 mm | 700 bar | YALE-N11300631 | 610,30 € UVP |
 | Flachzylinder YFS 50/15 | 50 t | 15 mm | 70 mm | 700 bar | YALE-N11300632 | 793,05 € UVP |
 | Flachzylinder YFS 100/15 | 100 t | 15 mm | 91 mm | 700 bar | YALE-N11300633 | 1.195,95 € UVP |
Beschreibung: Yale Flachzylinder YFS 10/11
Technische Daten
| Artikel-Nr. | N11300629 | |
| Modell | YLS-10/11 | |
| A | 43 | mm |
| B | 54 | mm |
| D | 56 | mm |
| D1 | 83 | mm |
| E | 43 | mm |
| F | 38 | mm |
| H | 16 | mm |
| Q | 28 | mm |
| R | 54 | mm |
| Z | 10 | ° |
Anwendungsbereiche von Flachzylinder
Der Flachzylinder Modell YFS 10/11 ist besonders kompakt gebaut. Die Bauhöhe ist 43 mm, womit er zwischen sehr schmale Stellen geschoben werden kann. Aufgrund der kleinen Bauhöhe hat der Flachzylinder auch nur einen sehr geringen Hub von 11 mm.
Ausstattung und Verarbeitung des Yale Flachzylinder YFS
Ausgestattet ist der hydraulik Flachzylinder Modell YFS 10/11 mit einem Federrückzug. Dadurch fährt der unbelastete Hydraulikzylinder nach Druckabfall wieder ein. Serienmäßig ist der hydraulik Flachzylinder mit der Kupplungsmuffe CFY - 1 versehen. Diese Kupplungsmuffe ist bei der kompletten Werkstatthydraulik von Yale kompatibel.
Das Gehäuse und der Kolben sind aus massivem Chrom-Molybdänstahl gefertigt und vergütet. Der Stoppring ist vollbelastbar und dient als Kolben-Endanschlag mit Schmutzabstreifer.
