Abbildung kann abweichen vom Original

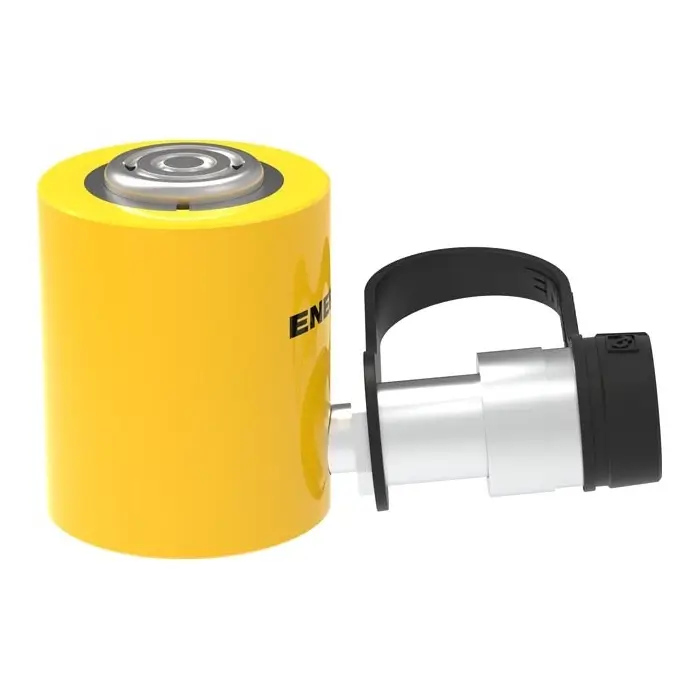

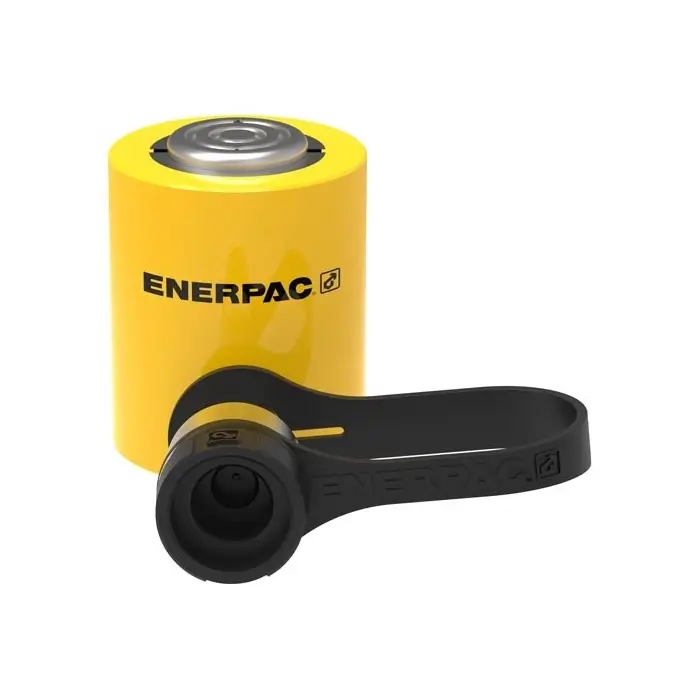

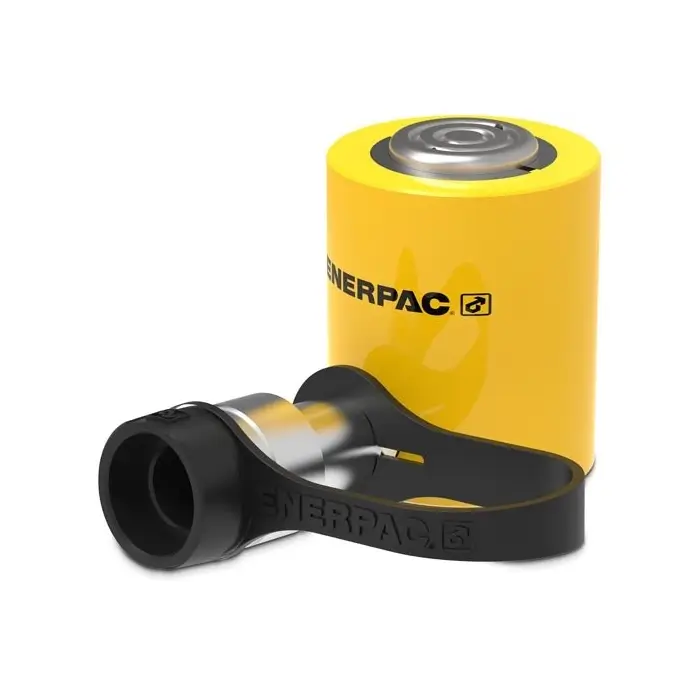

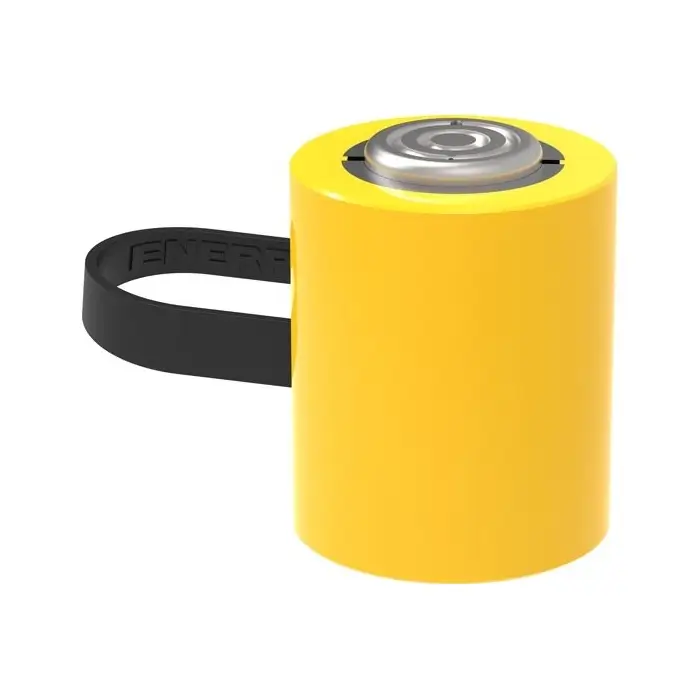

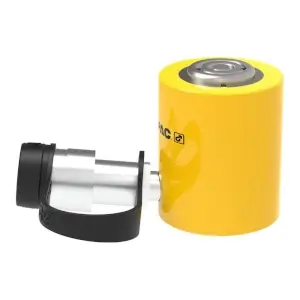

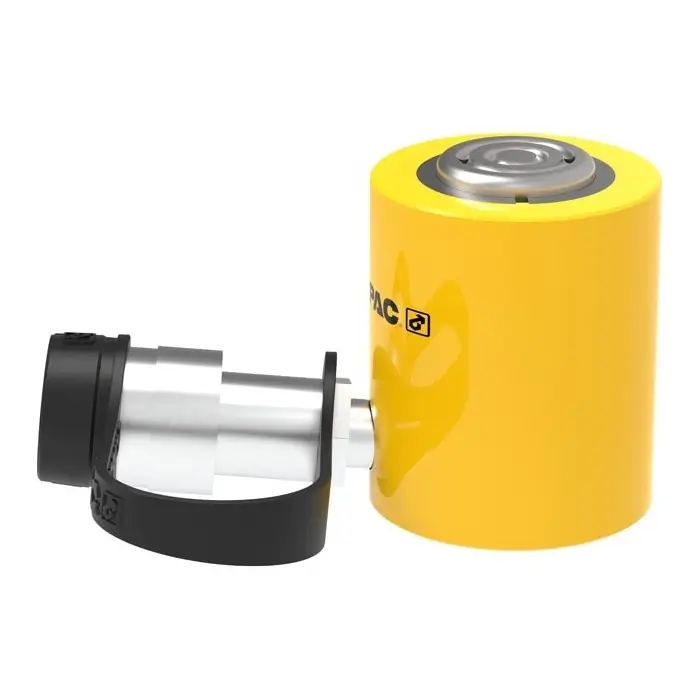

Kurzhubzylinder RCS 101
| Druckkraft | 10 t |
| Hub | 38 mm |
| Bauhöhe eingefahren | 88 mm |
| Betriebsdruck max. | 700 bar |
| Ölvolumen max. | 55 cm³ |
| Wirksame Kolbenfläche | 14.5 cm² |
| Zylinderaußendurchmesser | 69 mm |
| Gewicht ca. | 2.7 kg |
| Artikel-Nr.: | ENE-RCS101 |
Qualitätsmerkmale
- Äußerst kompakt und leichtgewichtig
- Einbrennlack als Korrosionsschutz
- Kolben aus hartverchromtem Qualitätsstahl
- Gerillte Kolbenenden mit Innengewinde zur Montage des beweglichen Druckstücks
- Nickelbeschichtete Stahlkolben
492,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Hub | Bauhöhe eingefahren | Betriebsdruck max. | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Kurzhubzylinder RCS 101 | 10 t | 38 mm | 88 mm | 700 bar | ENE-RCS101 | 492,00 € |
 | Kurzhubzylinder RCS 201 | 20 t | 45 mm | 143 mm | 700 bar | ENE-RCS201 | 636,00 € |
 | Kurzhubzylinder RCS 302 | 30 t | 62 mm | 117 mm | 700 bar | ENE-RCS302 | 825,00 € |
 | Kurzhubzylinder RCS 502 | 45 t | 60 mm | 122 mm | 700 bar | ENE-RCS502 | 1.025,00 € |
 | Kurzhubzylinder RCS 1002 | 90 t | 57 mm | 141 mm | 700 bar | ENE-RCS1002 | 1.558,00 € |
Beschreibung: Enerpac Kurzhubzylinder RCS 101
Merkmale
- Leichtgewichtszylinder in kompakter Bauweise für den Einsatz bei geringem Freiraum
- Ausführung mit Einbrennlack für erhöhten Korrosionsschutz
- Kolbenabstreifring verhindert Eindringen von Schmutz und erhöht die Lebensdauer des Zylinders
- Ausgestattet mit CR400 Kupplungsmuffe mit Staubkappe
- Gerilltes Kolbenende mit Innengewinden zum Befestigen eines beweglichen Druckstückes
- Nickelbeschichtete Stahlkolben.

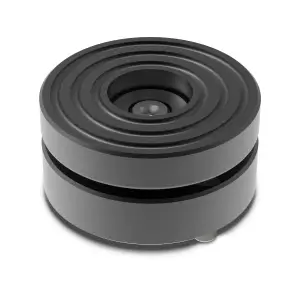

Zubehör - Druckstück
Alle Zylinder der RCS-Serie haben Befestigungsbohrungen im Kolben zur Montage beweglicher Druckstücke. Durch die neigbare Druckscheibe können Schrägstellungen der Last oder des Zylinders von max. 5° besser kompensiert werden.
|
CATS13 Bewegliches Druckstück Abmessung A = 35 mm |
|
Abmessungen
Kurzhubzylinder RCS 10 t
| Bauhöhe eingefahren A | 88 | mm |
| Bauhöhe ausgefahren B | 126 | mm |
| Außendurchmesser D | 69 | mm |
| Innendurchmesser E | 42.9 | mm |
| Kolbenstangen Ø F | 38.1 | mm |
| Ölanschlusshöhe H | 17 | mm |
| Kolbenstangenüberstand eingefahren K | 5 | mm |
| Kolbenmitte bis Außen-Ø L | - | mm |
| Kolbenmitte bis Bohrung M | - | mm |
| Kolbengewinde O | M4 | mm |
| Kolbentiefe P | 8 | mm |
| Lochkreis-Ø U | 26 | mm |
