Hydraulik-Wegeventile VM32
| Betriebsdruck | 700 bar |
| Ventilart | 3/2-Wegeventil |
| Ölanschluss Pumpenseite | 3/8"-NPTF innen |
| Ölanschluss Zylinderseite | 3/8"-NPTF innen |
| Durchfluss max. | 17 L/min |
| Gewicht ca. | 2.5 kg |
| Artikel-Nr.: | ENE-VM32 |
Qualitätsmerkmale
- Funktion: Ausfahren / Einfahren
- mit Rückschlagventilen erhältlich zum sicheren Halten einer Last
- ohne extern einstellbares Druckbegrenzungsventil
- mit Manometer optional erweiterbar
Zwischenverkauf vorbehalten!
| Bild | Typ | Betriebsdruck | Ventilart | Ölanschluss Pumpenseite | Ölanschluss Zylinderseite | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Hydraulik-Wegeventile VM32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM32 | 433,00 € |
 | Hydraulik-Wegeventile VM33 | 700 bar | 3/3-Wegeventil | 3/8" NPTF innen | 3/8" NPTF innen | ENE-VM33 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33VAC | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33VAC | 1.669,00 € |
 | Hydraulik-Wegeventile VM43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43 | 1.223,00 € |
 | Hydraulik-Wegeventile VM33L | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM33L | 1.569,00 € |
 | Hydraulik-Wegeventile VM43L | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VM43L | 1.569,00 € |
 | Hydraulik-Wegeventile VE32 | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32 | 1.517,00 € |
| Hydraulik-Wegeventile VE32D | 700 bar | 3/2-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE32D | 1.517,00 € |
 | Hydraulik-Wegeventile VE33 | 700 bar | 3/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE33 | 3.108,00 € |
 | Hydraulik-Wegeventile VE43 | 700 bar | 4/3-Wegeventil | 3/8"-NPTF innen | 3/8"-NPTF innen | ENE-VE43 | 3.108,00 € |
Beschreibung: Enerpac Hydraulik-Wegeventile VM32
Diese handbetätigte 3-Wegeventil hat drei Anschlüsse: Druck (P), Tank (T) und Zylinder (A) für den Betrieb einfachwirkender Zylinder.
Dieses Ventil hat 2 Schaltstellungen und kann lediglich die Ausfahr- und Einfahrbewegung des Zylinders regeln.
Vor dem Starten der Pumpe wird der Ventilgriff entgegen dem Uhrzeigersinn gedreht, um das Ventil zu öffnen. Die Pumpe kann jetzt betrieben werden, baut jedoch noch keinen Druck auf. Um Druck aufzubauen und den Zylinder auszufahren, wird der Griff im Uhrzeigersinn bis zum Anschlag gedreht und das Ventil schlossen. Die Drehung des Ventilgriffs gegen den Uhrzeigersinn verringert den Druck und/ oder die Last. Der Druckabfall wird durch das Ausmaß der Drehung gesteuert.

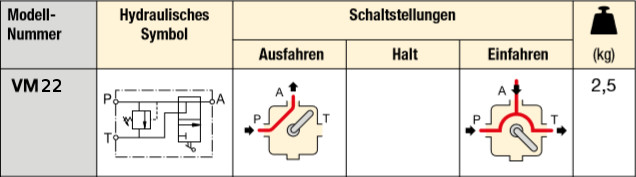

AusfahrenGesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zur Zylinderöffnung A. Die Zylinderkolbenstange wird ausgefahren.
EinfahrenGesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpe und bei Zylinderöffnung zum Tank T. Die Zylinderkolbenstange wird eingefahren.
Einstellbares Druckbegrenzungsventil
Alle Ventile sind mit verschiedenen „System”-Manometeranschlüssen ausgestattet; A-Anschluss- und B-Anschlussdrucküberwachung. Alle Modelle sind mit extern einstellbarem Druckbegrenzungs-ventil ausgestattet, um dem Bedienungspersonal für jede Anwendung die problemlose Wahl des optimalen Betriebsdrucks zu ermöglichen. VM32 und VE32D Ventile bieten integrierte “System Check” Funktionen für genauere Druckhaltung und verbesserte Systemsteuerung. VM33 bietet verbesserte Kanäle für einen schnelleren Zylinderrückzug.
Sperrventile
Für Anwendungen, bei denen die Last länger gehalten werden muss, sind Ventile der VM-Serie (mit Ausnahme von VM32) mit vorgesteuerten Rückschlagventilen lieferbar. Damit wird ein Druckabfall beim Umschalten von Ausfahren auf Halt vermieden. Zum Bestellen diese Ventils, fügen sie der Bestellnummer ein „L” an.
