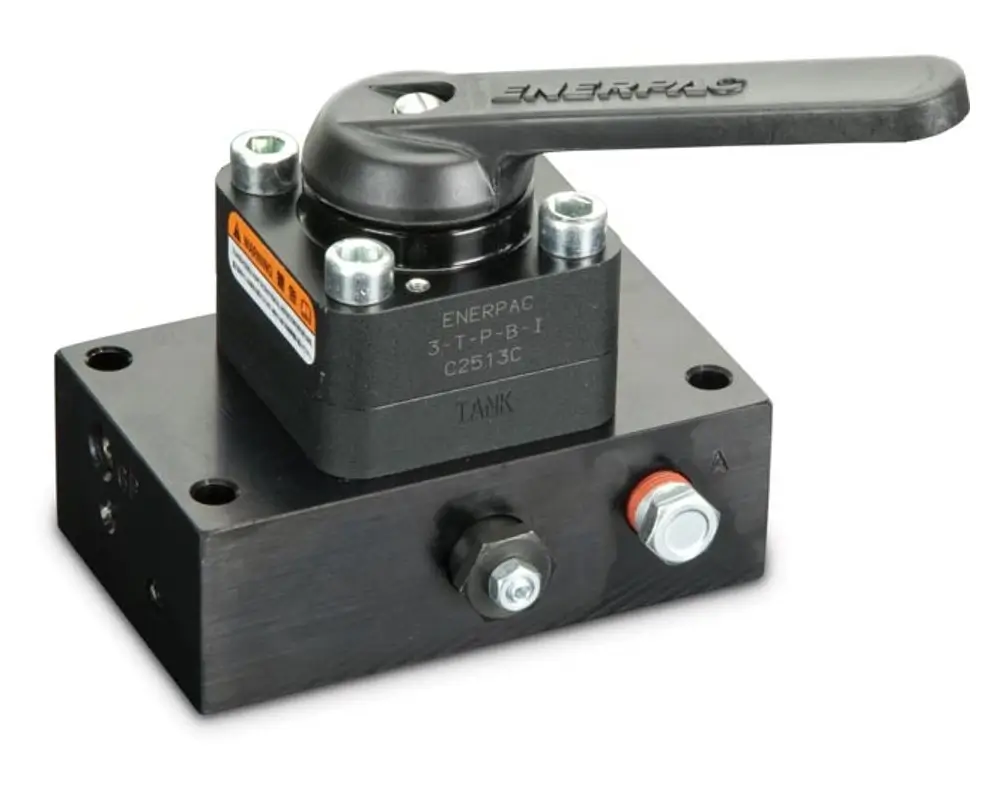

Hydraulik-Wegeventile VM33 Ansicht 2
Abbildung kann abweichen vom Original

Enerpac
Hydraulik-Wegeventile VM33

Betriebsdruck700 bar
Ventilart3/3-Wegeventil
Ölanschluss Pumpenseite3/8" NPTF innen
Ölanschluss Zylinderseite3/8" NPTF innen
Durchfluss max.17 L/min
Gewicht ca.3,0 kg
Artikel-Nr.: ENE-VM33


Qualitätsmerkmale

  • Funktion: Ausfahren / Halt / Einfahren
    mit offener Mittelstellung
  • mit Rückschlagventilen erhältlich zum sicheren Halten einer Last
  • Mit extern einstellbarem Druckbegrenzungsventil
  • mit Manometer optional erweiterbar

1.223,00 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ BetriebsdruckVentilartÖlanschluss PumpenseiteÖlanschluss ZylinderseiteArtikel-Nr. Preis (zzgl. ges. MwSt.)
Enerpac Hydraulik-Wegeventile VM32Hydraulik-Wegeventile VM32700 bar3/2-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VM32433,00 €
Enerpac Hydraulik-Wegeventile VM33Hydraulik-Wegeventile VM33700 bar3/3-Wegeventil 3/8" NPTF innen 3/8" NPTF innen ENE-VM331.223,00 €
Enerpac Hydraulik-Wegeventile VM33VACHydraulik-Wegeventile VM33VAC700 bar3/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VM33VAC1.669,00 €
Enerpac Hydraulik-Wegeventile VM43Hydraulik-Wegeventile VM43700 bar4/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VM431.223,00 €
Enerpac Hydraulik-Wegeventile VM33LHydraulik-Wegeventile VM33L700 bar3/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VM33L1.569,00 €
Enerpac Hydraulik-Wegeventile VM43LHydraulik-Wegeventile VM43L700 bar4/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VM43L1.569,00 €
Enerpac Hydraulik-Wegeventile VE32Hydraulik-Wegeventile VE32700 bar3/2-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VE321.517,00 €
Enerpac Hydraulik-Wegeventile VE32DHydraulik-Wegeventile VE32D700 bar3/2-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VE32D1.517,00 €
Enerpac Hydraulik-Wegeventile VE33Hydraulik-Wegeventile VE33700 bar3/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VE333.108,00 €
Enerpac Hydraulik-Wegeventile VE43Hydraulik-Wegeventile VE43700 bar4/3-Wegeventil 3/8"-NPTF innen 3/8"-NPTF innen ENE-VE433.108,00 €
Weitere Modelle mit: Betriebsdruck 700 bar
Weitere Modelle mit:Betriebsdruck 700 bar

Beschreibung: Enerpac Hydraulik-Wegeventile VM33

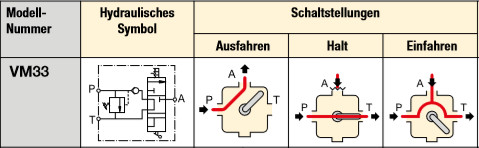

Enerpac VM33 Detail


Dieses handbetätigte 3-Wegeventil hat drei Anschlüsse: Druck (P), Tank (T) und Zylinder (A) zum Betrieb eines einfachwirkenden Zylinders.

Zur Inbetriebnahme wird der Ventilgriff in die Position „neutral“ gestellt. Ventile mit einer positiven Sperrfunktion erlauben keine Bewegung der Last, wenn der Griff zwischen den Positionen bewegt wird. Ventile ohne diese Funktion senken die Last während der Griffbewegung oder lassen sie fallen. Der Verlust oder die Lastbewegung hängen dann von der Geschwindigkeit der Griffbewegung zwischen den Arretierungspositionen ab. VM33, VM43 Ventile sind mit einem solchen integrierten Systemsperrventil ausgestattet. Um die Last zu "halten" wird der Ventilgriff in seiner gegenwärtigen Position gelassen und die Pumpe einfach ausgeschaltet. Dreht man jetzt am Griff, senkt sich die Last.


Enerpac VM33 Ausfahren Ausfahren

Gesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zur Zylinderöffnung A. Die Zylinderkolbenstange wird ausgefahren.

Enerpac VM33 Halt
Halt

Gesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpenöffnung P zum Tank T. Zylinderöffnung A ist abgesperrt. Kolbenstange bleibt unverändert in ihrer Stellung.

Enerpac VM33 Einfahren
Einfahren

Gesteuert von einem 3/3-Wegeventil für einfachwirkende Zylinder.
Öl fließt von der Pumpe und bei Zylinderöffnung zum Tank T. Die Zylinderkolbenstange wird eingefahren.

Enerpac VM33 DIM R1 MET 1000

Ventile an einer Werkzeugpresse im Einsatz

Einstellbares Druckbegrenzungsventil

Alle Ventile sind mit verschiedenen „System”-Manometeranschlüssen ausgestattet; A-Anschluss- und B-Anschlussdrucküberwachung. Alle Modelle sind mit extern einstellbarem Druckbegrenzungs-ventil ausgestattet, um dem Bedienungspersonal für jede Anwendung die problemlose Wahl des optimalen Betriebsdrucks zu ermöglichen. VM32 und VE32D Ventile bieten integrierte "System Check" Funktionen für genauere Druckhaltung und verbesserte Systemsteuerung. VM33 bietet verbesserte Kanäle für einen schnelleren Zylinderrückzug.

Sperrventile

Für Anwendungen, bei denen die Last länger gehalten werden muss, sind Ventile der VM-Serie (mit Ausnahme von VM32) mit vorgesteuerten Rückschlagventilen lieferbar. Damit wird ein Druckabfall beim Umschalten von Ausfahren auf Halt vermieden. Zum Bestellen diese Ventils, fügen sie der Bestellnummer ein "L" an.
