Abbildung kann abweichen vom Original
Rollenbock SE 01G mit Gleitlager
| max. Seil-Ø | 5 mm |
| max. Seilzugkraft bei 90° Umlenkung | 150 kg |
| Rollenaußen-Ø | 100 mm |
| Rolleninnen-Ø | 80 mm |
| Empfohlene Seildurchmesser | 4-5 mm |
| Gewicht ca. | 5 kg |
| Artikel-Nr.: | FRA-1.409.01 |
Qualitätsmerkmale
- Für hand- und kraftbetriebene Anlagen geeignet
- Mit Trockengleitlagerung mit innenliegender Bronzebuchse
- Rollenbock aus Stahl Werkstoff S355J2
- Rillenprofil entspricht DIN 15061
214,82 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 3 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | max. Seil-Ø | max. Seilzugkraft bei 180° Umlenkung | max. Seilzugkraft bei 90° Umlenkung | Rollenaußen-Ø | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Rollenbock SE 01G mit Gleitlager | 5 mm | 150 kg | 100 mm | FRA-1.409.01 | 214,82 € | |
| Rollenbock SE 01K mit Kugellager | 5 mm | 150 kg | 100 mm | FRA-1.409.01K | 259,76 € | |
| Rollenbock SE 02G mit Gleitlager | 8 mm | 500 kg | 150 mm | FRA-1.409.02 | 284,84 € | |
| Rollenbock SE 02K mit Kugellager | 8 mm | 500 kg | 150 mm | FRA-1.409.02K | 327,68 € | |
| Rollenbock SE 03G mit Gleitlager | 10 mm | 1000 kg | 200 mm | FRA-1.409.03 | 393,52 € | |
| Rollenbock SE 03K mit Kugellager | 10 mm | 1000 kg | 200 mm | FRA-1.409.03K | 449,95 € | |
| Rollenbock SE 04G mit Gleitlager | 12 mm | 1500 kg | 250 mm | FRA-1.409.04 | 580,57 € | |
| Rollenbock SE 04K mit Kugellager | 12 mm | 1500 kg | 250 mm | FRA-1.409.04K | 635,96 € | |
| Rollenbock SE 05G mit Gleitlager | 16 mm | 2000 kg | 300 mm | FRA-1.409.05 | auf Anfrage. | |
| Rollenbock SE 05K mit Kugellager | 16 mm | 2000 kg | 300 mm | FRA-1.409.05K | auf Anfrage. |
Beschreibung: Frank Rollenbock SE 01G mit Gleitlager
Seilrollenbock SE
Der schwenkbare Rollenbock SE ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten, geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrolle ist über ein Scharnier schwenkbar gelagert und kann somit Seilwanderungen ausgleichen. Die aus Stahl gefertigte Seilrolle rollt auf einer geschliffenen Stahlachse ab.
Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl der Rollenbock als auch die Seilrolle sind aus dem Werkstoff S355J2 hergestellt und die Oberfläche ist galvanisch verzinkt. Das gedrehte Rillenprofil entspricht der DIN 15061.
Download: CAD techn. Details

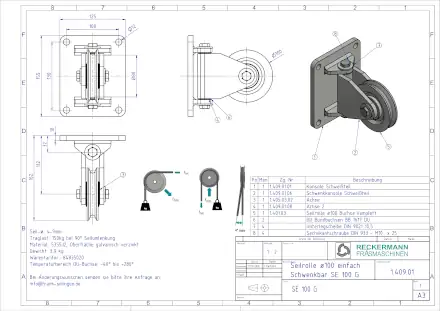

Abmessungen
Rollenbock SE 5 mm
| ØD1 | 100 | mm |
| ØD2 | 80 | mm |
| R | 4.8 | mm |
| A | 155 | mm |
| B | 125 | mm |
| E | 130 | mm |
| F | 100 | mm |
| H | 110 | mm |
| J | 30 | mm |
| G | 8 | mm |
| ØL | 10 | mm |
