Spannpratze

Spanndicke 18 - 36 mm

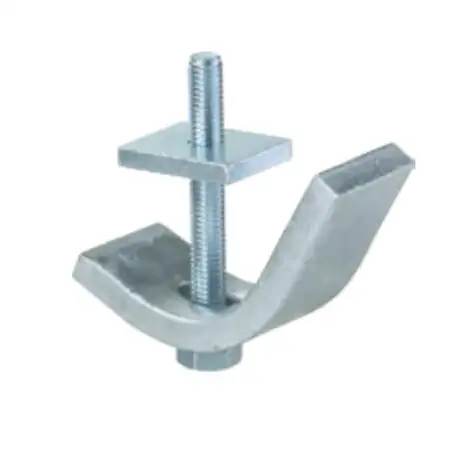

Spannpratze

Abbildung kann abweichen vom Original

Spannpratze Spanndicke 18 - 36 mm

Programm	230 & 240
Gewicht ca.	0.22 kg
Artikel-Nr.:	020180-08x36

Qualitätsmerkmale

Ausführung: Spanndicke 18 - 36 mm
Werkstoff: Stahl, verzinkt
Lieferumfang: Spannpratze inkl. Verschraubungsmaterial
leichte Montage

8,67 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Typ	Programm	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Spannpratze Spanndicke 4 - 20 mm	230 & 240	020180-08	7,23 €
Spannpratze Spanndicke 4 - 20 mm VA	230 & 240 / Edelstahl V4A	020480-08	22,20 €
Spannpratze Spanndicke 18 - 36 mm	230 & 240	020180-08x36	8,67 €
Spannpratze Spanndicke 18 - 36 mm VA	230 & 240 / Edelstahl V4A	020480-08x36	38,09 €
Spannpratze Spanndicke 6 - 25 mm	230 & 240	020181-08	8,03 €
Spannpratze Spanndicke 6 - 21 mm	240	020180-10	12,81 €
Spannpratze Spanndicke 6 - 30 mm	240	020180-12	17,93 €

Weitere Modelle mit: Programm 230 & 240

Weitere Modelle mit:Programm 230 & 240

Dazu passende Produkte

Dazu passende Produkte:

Beschreibung: Wampfler Spannpratze Spanndicke 18 - 36 mm

Die Spannpratze eignet sich zur Befestigung von Spannarmen an Trägerkonstruktionen.

Abmessungen

Spanndicke s	18-20	20-24	24-28	28-32	32-36
Einbauhöhe h	42-44	44-48	48-52	52-56	56-60

Alternativ ist die Spannpratze auch in Edelstahl (V4A) erhältlich.

Spannarmmontage an I-Träger mittels Spannpratzen

Die Spannarme werden mittels Spannpratzen zuerst an einem Stahlträger befestigt. Hierbei werden die Spannpratzen nach ihrer Tragfähigkeit und ihrem Spannbereich ausgewählt. Danach können die Schienenhalter in die Spannarme geschoben und verschraubt werden.
Die Anordnung des Spannarms auf dem Doppel-T-Träger ist variabel. Es können wahlweise mehrere C-schienen an einem Spannarm untergebracht werden. Siehe hierzu folgende Beispielanordnungen.

Montage von Spannarmen mittels Spannpratzen

Montage von Spannarmen mittels Spannpratzen

Bei der Montage ist zu beachten, dass der Abstand zwischen Außenkante des Spannarms und des Stahlträgers min. 60 mm betragen muss. Ebenfalls muss der Abstand zwischen Außenkante des Spannarms und der Schienenmitte mindestens 60 mm betragen.
