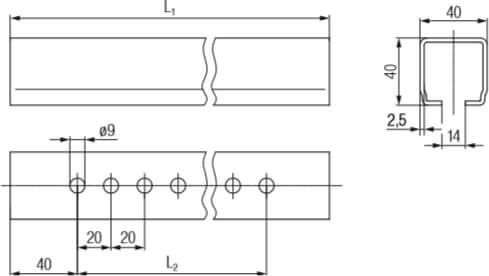

Spannarm gelocht Länge 500 mm

L₁ = 500 mm
L₂ = 340 mm

Die Belastbarkeit des Spannarms hängt vom Abstand der Last zum Festpunkt ab. Je größer die Entfernung desto geringer die zulässige Belastung.

Spannarm 40 x 40 x 2,5 mm

Länge	l	0,50 m
Zul. Belastung	P	82,0 kg
Durchbiegung	f	0,30 cm

Montage von C-Schienen

Für die Montage der C-Schienen an bauseits vorhandenen Decken- und Wandkonstruktionen sind dafür geeignete Schienenhalter zu verwenden. C-Schienen lassen sich nicht nur parallel an einem Doppel-T-Träger anbringen. Die Firma Conductix-Wampfler hat viele unterschiedliche Halter und Adapter für jegliche Montagen der C-Schiene im Sortiment und ermöglicht so eine Adaptierung an fast jeder Struktur.
Die übliche Montage einer C-Schiene erfolgt am Ober- oder Untergurt eines Doppel-T-Trägers. Siehe hierzu folgende Beispiele:

Zudem stehen Anschweißhalter zur Verfügung, die mit dem Stahlträger fest verschweißt werden. Danach werden die Spannarme mit den Anschweißhaltern und die Schienenhalter mit den Spannarmen verschraubt. Siehe hierzu folgende Beispiele:
