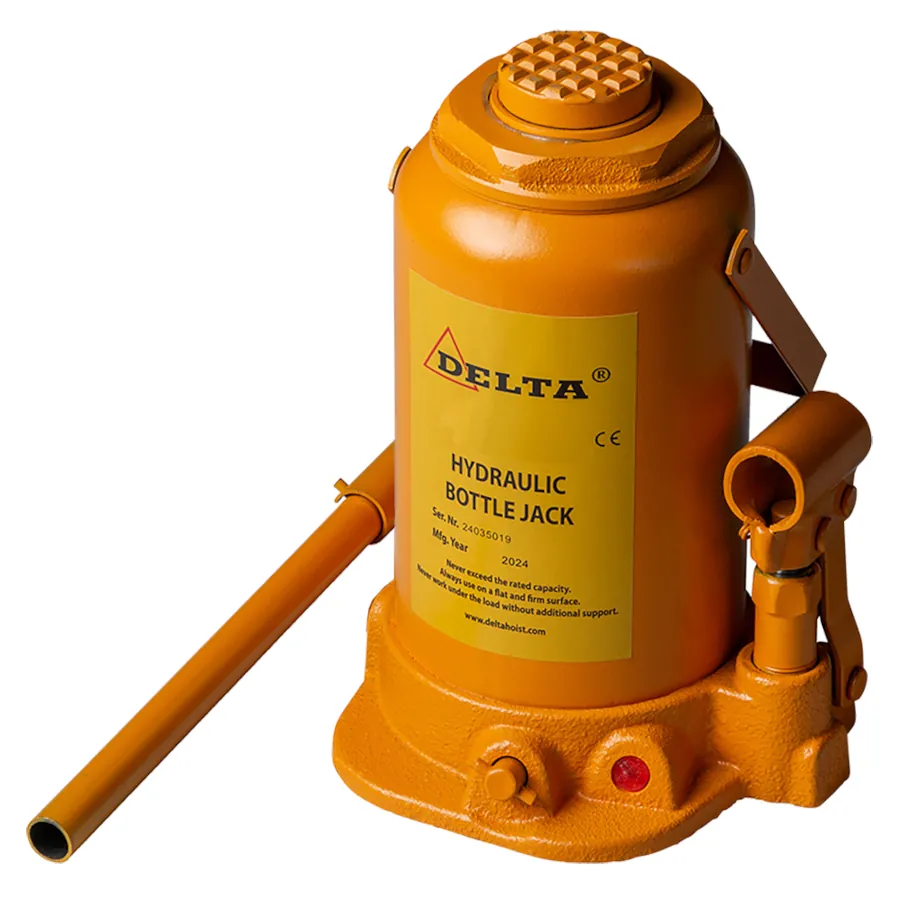

Hydraulischer Heber SG.GR 20

Hydraulische Stempel finden meist in Werkstätten, Betrieben und Garagen Verwendung. Sie sind leicht, einfach zu transportieren und platzsparend zu verstauen. Ideal für Arbeiten bei denen Lasten nur kurz mal angehoben werden müssen. Beispielsweise zum Radwechsel, bei dem das Fahrzeug einseitige aufgebockt werden muss. Ein Griff in den Werkzeugschrank und der handliche Stempel ist schnell zur Hand und unter dem Wagen einsatzbereit. Dank einfacher Bedienung sind seine Funktionen fast selbsterklärend.

Der Pumpenhebel ist serienmäßig im Lieferumfang enthalten. Er dient mit seiner Aussparung am Endstück zugleich als Aufsteckwerkzeug um das Ablassventil zu betätigen.

Für den Hebevorgang ist eine feste Grundfläche erforderlich. Sollte diese nicht vorhanden sein kann eine stabile Holzbohle oder eine Metallplatte untergelegt werden und für Festigkeit sorgen.

Der Stempel muss senkrecht unter der Last stehen. Beim Einwirken von Seitenlasten könnten die Führungen mit samt den Dichtungen beschädigt werden.

Das Heben mit dem Stempel

Das Ablassventil wird mittels Pumpenhebel im Uhrzeigersinn geschlossen. Danach wird der Hebel in den Pumpenschwengel des Stempels gesteckt. Mit einsetzender Pumpenbewegung wird Öl in den Hydraulikzylinder des Stempels gepumpt. Mit jedem nach unten führenden Pumpenschlag wird Öl über den Pumpenkolben in das System gedrückt. Während Sie den Pumpenhebel wieder nach oben führen schließt ein Rückschlagventil und verhindert ein Zurückströmen des Öls in den Tank. Die Last kann somit nicht absinken und wird in jeder Position sicher gehalten. Zur gleichen Zeit saugt der Pumpenkolben erneut Öl an um es dann beim nächsten Pumpenschlag in den Zylinder zu befördern. Stetig fährt der Kolben aus und wird vom Öl samt der Last in die Höhe gedrängt. Ein simples aber effektives System. Schon über Jahrtausende praktiziert und jetzt in einem kleinen Unterstellheber zur Vollendung gebracht.

Aus Sicherheitsgründen wird der hydraulische Stempel allzeit von einem Druckbegrenzungsventil überwacht und vor Überlastung geschützt. Die Handhabung wird dadurch sicherer und der Stempel vor Beschädigungen geschützt. Es sollte tunlichst vermieden werden, dem kleinen Kraftpaket, höhere Belastungen als zulässig aufzubürden. Das Druckbegrenzungsventil würde ein solches Vergehen erkennen und die Last gar nicht erst anheben.

Der Teller am Kopf des Zylinders bietet sicheren Halt und lässt sich bei einigen Varianten über ein Gewinde ausdrehen. Nutzen Sie dieses ausgeklügelte Feature falls Sie mit dem ausgefahrenen Zylinder nicht die gewünschte Höhe erreichen.

Sobald die Last gehoben ist sollte sie vor Arbeitsbeginn durch eine Einrichtung abgestützt werden.

Das Senken mit dem Stempel

Zum Senken der Last entnehmen Sie den Pumpenhebel aus dem Schwengel und stecken ihn auf das Ablassventil. Mit einer Drehung gegen den Uhrzeigersinn, öffnen Sie das Ventil und lassen das Öl aus dem Zylinder in den Tank entweichen. Je weiter Sie das Ventil aufdrehen, umso schneller fährt der Kolben ein. Durch zu schnelles und zu weites Öffnen steigt die Senkgeschwindigkeit. Ein gefühlvolles Ablassen ist ratsam. Das Schraubsitzventil ist hierzu feinfühlig regulierbar. Sie sollten das Ablassventil langsam aufdrehen und möglichst nur um eine halbe Umdrehung. Dies gewährt ihnen die nötige Kontrolle beim Absenken der Last.

Dieser zuverlässige Helfer lässt sich platzsparend verstauen und passt in jeden Kofferraum. Ein Stempelheber für den schnellen Einsatz. Er bietet eine leichtgängige einfache Bedienung und das bei höchster Sicherheit. Der Hydraulikheber ist in verschiedenen Größen erhältlich. Bei Bestellung des hydraulischen Stempels sorgen wir bei TOMANRO für eine möglichst schnelle Auslieferung.
