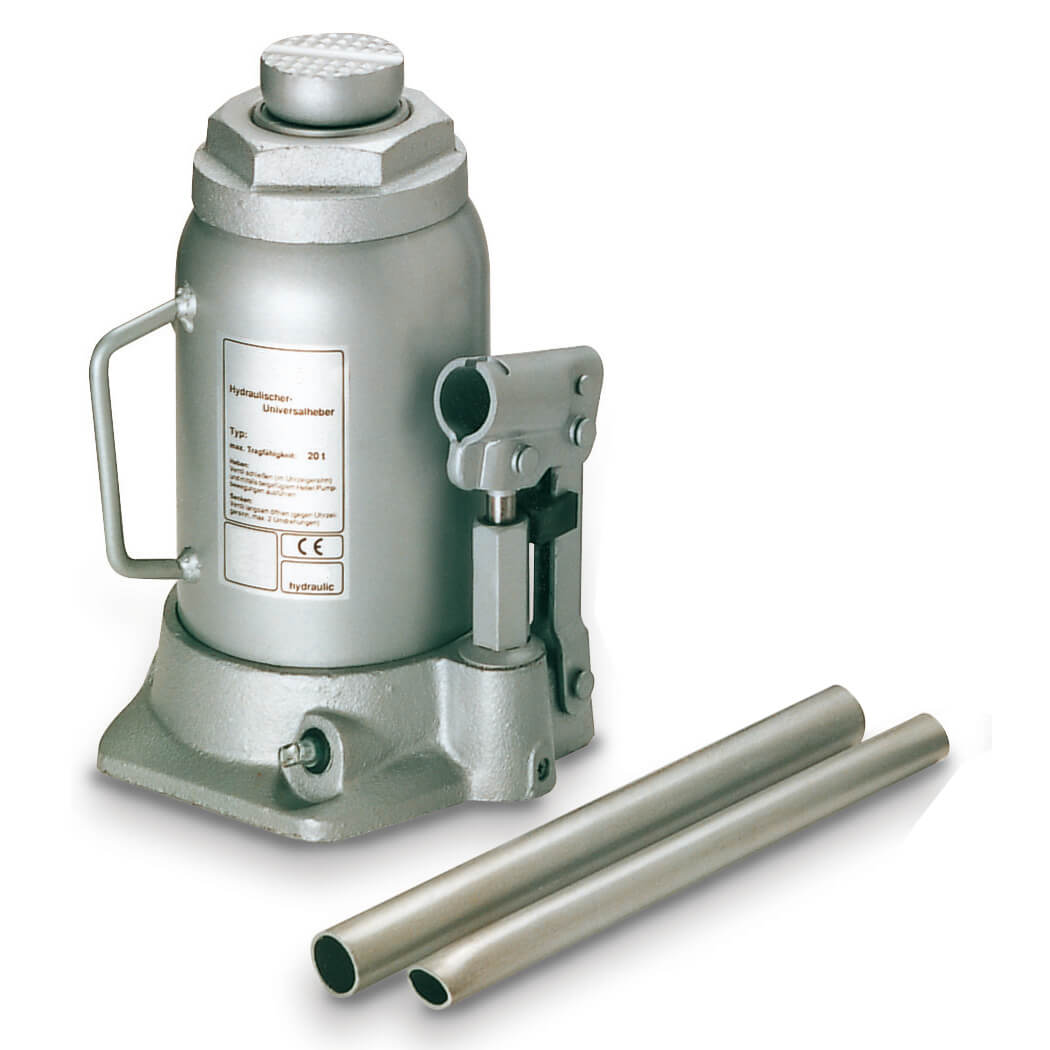

Universalheber JH 20 B Ansicht 2
Abbildung kann abweichen vom Original

Yale
Universalheber JH 20 B

Tragfähigkeit20000 kg
Hub153 mm
Höhe min.240 mm
Höhe max.473 mm
Spindelhub80 mm
Pumpe1-stufig
Grundplatte160x155 mm
Gewicht ca.11 kg
Artikel-Nr.: YALE-N13300008


Qualitätsmerkmale

  • Mit Druckbegrenzungsventil
  • Robuste, langlebige Konstruktion
  • Feinfühliges Ablassventil mit Kugelsitz
  • Geriffelte Druckstücke

248,00 €
( exkl. MwSt
+ Versandkosten
Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Anzahl

Bild Typ TragfähigkeitHubHöhe min.Höhe max.Artikel-Nr. Preis (zzgl. ges. MwSt.)
Yale Universalheber JH 2 BUniversalheber JH 2 B2000 kg115 mm181 mm346 mmYALE-N1330000349,00 €
Yale Universalheber JH 4 BUniversalheber JH 4 B4000 kg126 mm205 mm391 mmYALE-N1330000460,00 €
Yale Universalheber JH 6 BUniversalheber JH 6 B6000 kg130 mm219 mm424 mmYALE-N1330000579,00 €
Yale Universalheber JH 8 BUniversalheber JH 8 B8000 kg152 mm225 mm447 mmYALE-N13300006124,00 €
Yale Universalheber JH 12 BUniversalheber JH 12 B12000 kg153 mm240 mm473 mmYALE-N13300007153,00 €
Yale Universalheber JH 20 BUniversalheber JH 20 B20000 kg153 mm240 mm473 mmYALE-N13300008248,00 €
Yale Universalheber JH 30Universalheber JH 3030000 kg180 mm280 mm460 mmYALE-N13300408419,00 €
Yale Universalheber JH 50-2Universalheber JH 50-250000 kg178 mm305 mm483 mmYALE-N133008931.428,00 €
Weitere Modelle mit: Tragfähigkeit 20000 kg
Weitere Modelle mit:Tragfähigkeit 20000 kg
EAN/GTIN: 4025092162777

Beschreibung: Yale Universalheber JH 20 B

Der Universalheber von YALE ist ein hydraulisches Hebewerkzeug für leichte Arbeiten in der Werkstatt oder der Garage. Er ist leicht, mobil und kompakt. Ideal für Arbeiten bei denen Lasten nur kurz mal angehoben werden müssen. Beispielsweise beim Reifenwechsel, bei dem das Fahrzeug einseitig aufgebockt werden soll. Der kleine handliche Universalheber ist schnell zur einsatzbereit und im Handumdrehen unter der Last in Stellung gebracht. Die Bedienung ist einfach und selbsterklärend.

Die Pumpenstange ist serienmäßig im Lieferumfang enthalten. Aus platzsparenden Gründen ist sie teilbar.

Lasten Heben mit dem Universalheber

Stellen Sie den Universalheber senkrecht unter die Last. Seitenlasten könnten die Führungen des Kolbens mit samt der Dichtungen beschädigt. Der Untergrund muss tragfähig und fest sein. Unter keinen Umständen darf er unter Last nachgeben. Sollten hier Bedenken bestehen muss eine stabile Bohle oder eine Metallplatte untergelegt werden. Der Fuß des Universalhebers bietet auf festen Böden genügend Standfläche. Auf sandigen oder erdigen Untergründen reicht diese aber nicht aus. Ein Schrägstellen oder Wegrutschen könnte hier den Absturz der Last zur Folge haben.

Zunächst wird das Ablassventil mittels Pumpenstange im Uhrzeigersinn geschlossen. Hierzu dient die abgeflachte Seite der Pumpenstange. Gleich einem Werkzeugschlüssel greift sie den Ablassstutzen und umschließt ihn formschlüssig. Das Ventil wird handfest zugedreht. Auf keinen Fall zu fest, da sonst die Dichtungen am Kugelsitz in Mitleidenschaft gezogen werden könnten.

Danach führen Sie die Pumpenstange in die Pumpenschwinge des Universalhebers ein. Mit einsetzender Pumpenbewegung wird Öl in den Hydraulikzylinder des Universalhebers gepumpt. Mit jedem nach unten führenden Pumpenschlag wird Öl über den Pumpenkolben in das System gedrückt. Während Sie den Pumpenhebel wieder nach oben führen, schließt ein Rückschlagventil und verhindert ein Zurückströmen des Öls in den Tank. Die Last kann somit nicht absinken und wird in jeder Position sicher gehalten. Zur gleichen Zeit saugt der Pumpenkolben erneut Öl an um es dann beim nächsten Pumpenschlag in den Zylinder zu befördern. Stetig fährt der Kolben aus und wird vom Öl samt der Last in die Höhe gedrängt. Ein simples aber effektives System. Schon über Jahrtausende praktiziert und jetzt in einem kleinen Wagenheber zur Vollendung gebracht.

Aus Sicherheitsgründen wird der hydraulische Universalheber allzeit von einem Druckbegrenzungsventil überwacht und vor Überlastung geschützt. Die Handhabung wird dadurch sicherer und der Universalheber vor Beschädigungen geschützt. Es sollte tunlichst vermieden werden, dem kleinen Kraftpaket, höhere Belastungen als zulässig aufzubürden. Das Druckbegrenzungsventil würde ein solches Vorgehen erkennen und die Last gar nicht erst anheben.

Der Teller am Kopf des Zylinders bietet sicheren Halt und lässt sich bei einigen Varianten über ein Gewinde ausdrehen. Nutzen Sie dieses ausgeklügelte Feature, falls Sie mit dem ausgefahrenen Zylinder nicht die gewünschte Höhe erreichen. So lassen sich über das Herausdrehen der Gewindespindel Leerhübe ausgleichen. Sobald die Last gehoben ist sollte sie vor Arbeitsbeginn durch eine Einrichtung abgestützt werden.

Das Absenken mit dem Universalheber

Zum Senken der Last entnehmen Sie die Pumpenstange aus der Schwinge und stecken sie auf das Ablassventil. Mit einer Drehung gegen den Uhrzeigersinn, öffnen Sie das Ventil und lassen das Öl aus dem Zylinder in den Tank entweichen. Je weiter Sie das Ventil aufdrehen, umso schneller fährt der Kolben ein. Durch zu schnelles und zu weites Öffnen steigt die Senkgeschwindigkeit. Ein gefühlvolles Ablassen des Universalhebers ist ratsam. Das Schraubsitzventil ist hierzu feinfühlig regulierbar. Sie sollten das Ablassventil langsam aufdrehen und möglichst nur um eine halbe Umdrehung. Dies gewährt ihnen die nötige Kontrolle beim Absenken der Last.

Das Entlüften des Universalhebers

Sollte der Kolben beim Ausfahren federn, so deutet dies auf Lufteinschluß hin. Dieser kann zu Schäden an den Führungsflächen führen und ungewollte Vibrationen beim Heben hervorrufen. Zum Entfernen der Luft sind einfache Maßnahmen erforderlich. Hierzu öffnen Sie das Ablassventil und pumpen einige Male leer. Danach schließen Sie das Ablassventil und fahren den Kolben ohne Last aus. Stellen Sie den Heber auf den Kopf und drücken den Kolben bei geöffnetem Ablassventil wieder ein. Wiederholen Sie diesen Vorgang wenn nötig. Dadurch entweicht die Luft zum Tank. Kontrollieren Sie anschließend den Ölstand. Oftmals wird der Lufteinschluss durch Mangel an Öl verursacht.

Dieser zuverlässige Helfer lässt sich platzsparend verstauen und passt in jeden Kofferraum. Ein Universalhebers für den schnellen Einsatz. Er bietet eine leichtgängige einfache Bedienung und das bei höchster Sicherheit. Er ist in verschiedenen Größen erhältlich. Bei Bestellung des Universalhebers sorgen wir bei TOMANRO für eine möglichst schnelle Auslieferung.
