Davitsystem davitrac Ausleger-Set 2

Davit-Ausleger-Set 2

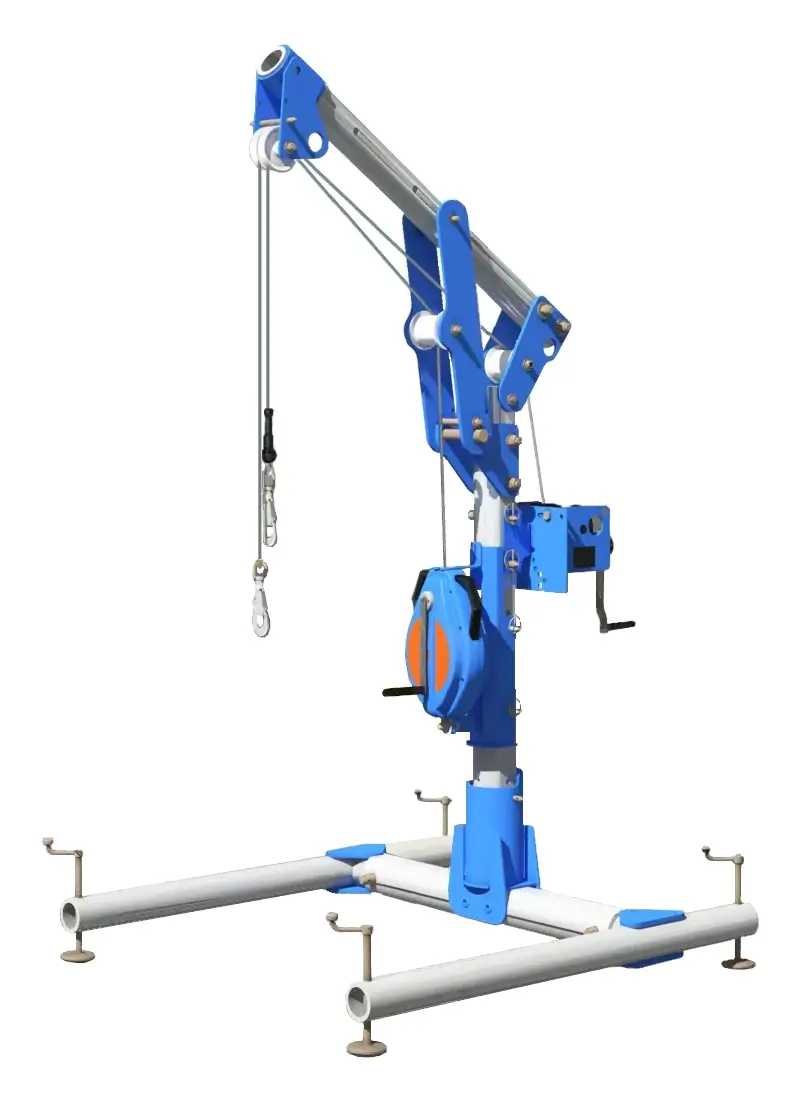

Das Davit-Ausleger-Set 2 besteht aus der H-Basis, dem Höhensicherungsgerät blocfor 20R und der Handseilwinde caRol R 250kg mit 20m verzinktem Drahtseil. Dieses Set bietet die Möglichtkeit sowohl Personen abzulassen als auch Material zu befördern. Die H-Basis macht die Davit-Ausleger mobil und erlaubt ein schnelles Aufzustellen auf festen ebenen Flächen. Das Höhensicherungsgerät blocfor bietet einen Seilauszug von 20m und ist mit einer Rettungskurbel zum Aufholen verunglückter Personen ausgestattet. Mit der Seilwinde caRol R lassen sich Gegenstände mit einer Tragkraft von 250kg mühelos Heben oder Senken.

Lieferumfang: Ausleber-Set 2

• Davit-Ausleger - Artikel-Nr.: 286819
• H-Basis - Artikel-Nr. 210098
• blocfor 20R - Artikel-Nr. 84122
• caRol R 250kg - Artikel-Nr. 286949

Die Auswahl der Adapter

Ortsveränderliche Montage

Tragbarer selbststabilisierender H-Adapter

Tragbare ortsveränderliche H-Basis, die dem Davitarm einen festen Stand auf ebenen Böden verleiht. Sie wird an Orten genutzt, an denen keine feste Basis installiert ist. Sie ist leicht, transportabel und lässt sich schnell aufbauen. In Kombination mit dem davitrac bietet sie eine perfekte Lösung zur Absturzsicherung sowie zum Heben von Material. Die verstellbare Basis ist ideal über Schächten oder Silos einsetzbar.

Wand- und Bodenadapter

Vier Adapter stehen zur Auswahl mit denen der Davitarm an Wand oder im Boden befestigt werden kann.

Wandhalter

Der Wandhalter ermöglicht die Montage des davitrac beispielsweise an Brüstungen von Klärbecken, Brunnen oder Silos. Der geschweißte Wandhalter lässt sich auf Beton oder Stahl befestigen, vorausgesetzt die Struktur ist vertikal ausgerichtet. Der Halter ist zur Sicherung von zwei Personen mit je 150kg Eingegewicht ausgelegt. Der Davitarm ist in ihm um 360° drehbar gelagert.
[ Abmessungen ]

Wandadapter mit Abstand

Der Wandhalter steht 291 mm hervor und eignet sich, um Verjüngungen oder Vorsprünge an Einstiegsluken zu überbrücke. In ihm lässt sich der davitrac im montierten Zustand frei drehen. Die Befestigung des Adapters erfolgt an vertikalen Beton- oder Stahlkonstruktionen. Er bietet Anschlagspunkte zur Sicherung von zwei Personen mit je 150kg Eigengewicht.
[ Abmessungen ]

Bodenbündiger Adapter

Der bündige Bodensockel wird durch Bohren eines 145 mm Lochs in einer Betonplatte befestigt. Er wird in den Beton eingegossen und schließt bündig mit der Oberfläche ab. Bei richtiger Montage verbleiben auf der Betonoberfläche keine Hindernisse über die man stolpern oder stürzen könnte. Dem Lieferumfang liegt ein spezieller Schutzstopfen bei, mit dem die Öffnung bei Nichtbenutzung versiegelt wird.
[ Abmessungen ]

Bodenadapter schraubbar

Der schraubbare Bodensockel lässt sich direkt auf jeder ebenen Fläche montieren. Auf Betonböden oder horizontalen Stahlkonstruktionen. Der Adapter verfügt über Anschlagspunkte zur Sicherung von zwei Personen mit je 150kg Eingegewicht. Über die vier Langlöcher in der Bodenplatte wird er mittels Bolzen Ø16mm verdübelt oder verschraubt.
[ Abmessungen ]

Möglichkeiten

Der davitrac kann mit einem am Mast befestigten Absturzsicherungs- oder Hebesystem ausgestattet werden. Die abgehenden Seile werden über die Umlenkrollen am Ausleger und Kopf des davitrac geführt.

Hinweis: Auf jeden Fall kann der davitrac nur eine Hublast von bis zu 500 kg tragen.
