Tractel Davitsystem davitrac

Hauptmerkmale des davitrac

Der aus Aluminium gefertigte Davitrac wiegt nur 29 kg. Er besteht aus einem senkrechten Rohr und einem geneigten Ausleger. Die Neigung und Auslage ist über eine Steckverindung veränderlich. Der Kopf mit Umlenkrolle und Anschlagpunkt lässt sich wahlweise in einer Höhe von 1,68 m bis 1,92 m einstellen, während die Ausladung von 400 mm bis 700 mm in einem Raster von 15 cm einstellbar ist.

Die Auswahl der Adapter

Ortsveränderliche Montage

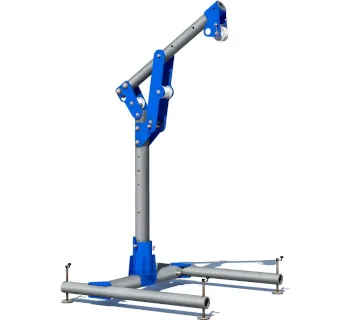

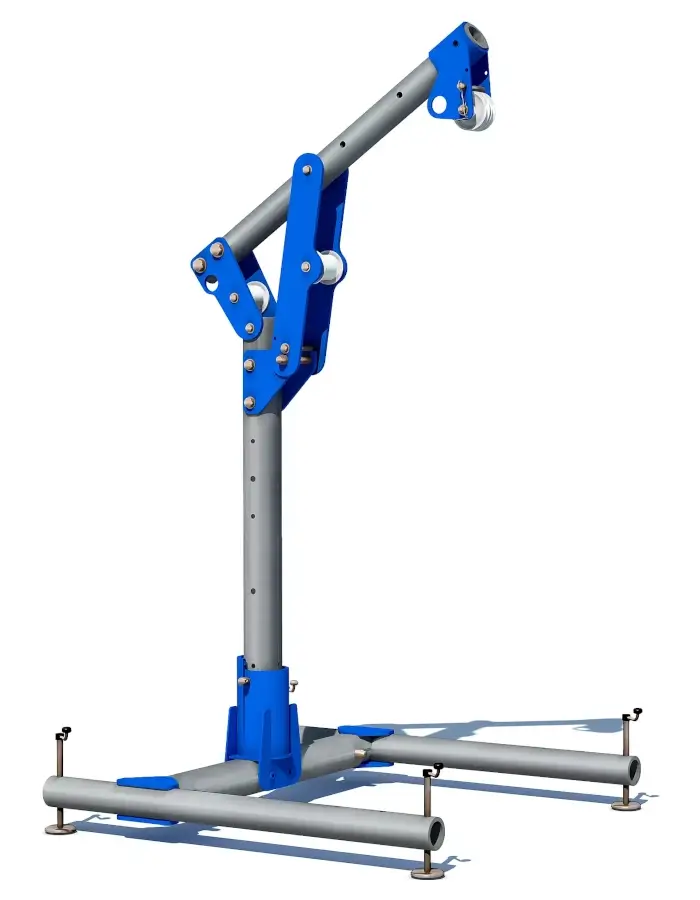

Tragbarer selbststabilisierender H-Adapter

Tragbare ortsveränderliche H-Basis, die dem Davitarm einen festen Stand auf ebenen Böden verleiht. Sie wird an Orten genutzt, an denen keine feste Basis installiert ist. Sie ist leicht, transportabel und lässt sich schnell aufbauen. In Kombination mit dem davitrac bietet sie eine perfekte Lösung zur Absturzsicherung sowie zum Heben von Material. Die verstellbare Basis ist ideal über Schächten oder Silos einsetzbar.

Wand- und Bodenadapter

Vier Adapter stehen zur Auswahl mit denen der Davitarm an Wand oder im Boden befestigt werden kann.

Wandhalter

Der Wandhalter ermöglicht die Montage des davitrac beispielsweise an Brüstungen von Klärbecken, Brunnen oder Silos. Der geschweißte Wandhalter lässt sich auf Beton oder Stahl befestigen, vorausgesetzt die Struktur ist vertikal ausgerichtet. Der Halter ist zur Sicherung von zwei Personen mit je 150kg Eingegewicht ausgelegt. Der Davitarm ist in ihm um 360° drehbar gelagert.
[ Abmessungen ]

Wandadapter mit Abstand

Der Wandhalter steht 291 mm hervor und eignet sich, um Verjüngungen oder Vorsprünge an Einstiegsluken zu überbrücke. In ihm lässt sich der davitrac im montierten Zustand frei drehen. Die Befestigung des Adapters erfolgt an vertikalen Beton- oder Stahlkonstruktionen. Er bietet Anschlagspunkte zur Sicherung von zwei Personen mit je 150kg Eigengewicht.
[ Abmessungen ]

Bodenbündiger Adapter

Der bündige Bodensockel wird durch Bohren eines 145 mm Lochs in einer Betonplatte befestigt. Er wird in den Beton eingegossen und schließt bündig mit der Oberfläche ab. Bei richtiger Montage verbleiben auf der Betonoberfläche keine Hindernisse über die man stolpern oder stürzen könnte. Dem Lieferumfang liegt ein spezieller Schutzstopfen bei, mit dem die Öffnung bei Nichtbenutzung versiegelt wird.
[ Abmessungen ]

Bodenadapter ebenerdig

Der schraubbare Bodensockel lässt sich direkt auf jeder ebenen Fläche montieren. Auf Betonböden oder horizontalen Stahlkonstruktionen. Der Adapter verfügt über Anschlagspunkte zur Sicherung von zwei Personen mit je 150kg Eingegewicht. Über die vier Langlöcher in der Bodenplatte wird er mittels Bolzen Ø16mm verdübelt oder verschraubt.
[ Abmessungen ]

Möglichkeiten

Der davitrac kann mit einem am Mast befestigten Absturzsicherungs- oder Hebesystem ausgestattet werden. Die abgehenden Seile werden über die Umlenkrollen am Ausleger und Kopf des davitrac geführt.

Hinweis: Auf jeden Fall kann der davitrac nur eine Hublast von bis zu 500 kg tragen.
