Spannpratze Spanndicke 4 - 20 mm

Die Spannpratze eignet sich zur Befestigung von Spannarmen an Trägerkonstruktionen.

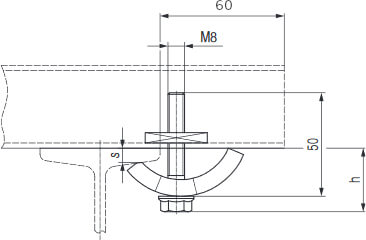

Abmessungen

Spanndicke s	4	6	8	10	12	16	20
Einbauhöhe h	31	32	33	34	35	37	40

Alternativ ist die Spannpratze auch in Edelstahl (V4A) erhältlich.

Spannarmmontage an I-Träger mittels Spannpratzen

Die Spannarme werden mittels Spannpratzen zuerst an einem Stahlträger befestigt. Hierbei werden die Spannpratzen nach ihrer Tragfähigkeit und ihrem Spannbereich ausgewählt. Danach können die Schienenhalter in die Spannarme geschoben und verschraubt werden.
Die Anordnung des Spannarms auf dem Doppel-T-Träger ist variabel. Es können wahlweise mehrere C-schienen an einem Spannarm untergebracht werden. Siehe hierzu folgende Beispielanordnungen.







Bei der Montage ist zu beachten, dass der Abstand zwischen Außenkante des Spannarms und des Stahlträgers min. 60 mm betragen muss. Ebenfalls muss der Abstand zwischen Außenkante des Spannarms und der Schienenmitte mindestens 60 mm betragen.
