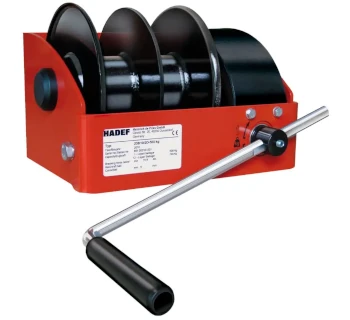

Die Handwinden vom Typ 238/10 werden für den zweiseiligen Seilabgang auch mit Trennsteg angeboten. Diese Version hat den Vorteil, dass Gegenstände an zwei Enden angeschlagen werden können und exakt synchron angehoben oder abgelassen werden können. Beispielsweise große Metalldeckel oder lange Träger, Tore oder Schotts können so ohne Verwindung gehoben oder geöffnet werden. Die Seiltrommel ist bei dieser Hadef Winde einfach durch einen Steg in zwei Hälften geteilt und ermöglicht so ein koordiniertes Auftrommeln beider Seile ohne dass sich diese überlagern.
Die Handwinden vom Typ 238/10 werden für den zweiseiligen Seilabgang auch mit Trennsteg angeboten. Diese Version hat den Vorteil, dass Gegenstände an zwei Enden angeschlagen werden können und exakt synchron angehoben oder abgelassen werden können. Beispielsweise große Metalldeckel oder lange Träger, Tore oder Schotts können so ohne Verwindung gehoben oder geöffnet werden. Die Seiltrommel ist bei dieser Hadef Winde einfach durch einen Steg in zwei Hälften geteilt und ermöglicht so ein koordiniertes Auftrommeln beider Seile ohne dass sich diese überlagern.
Handwinde mit Trennsteg 238/10 | Seilzugfähigkeit 1. Lage (kg) | A (mm) | A1 (mm) | A2 (mm) | A3 (mm) | A4 (mm) | A5 (mm) | B (mm) | B1 (mm) | B2 (mm) | C (mm) | C1 (mm) | C2 (mm) | C3 (mm) | ØD (mm) | ØD1 (mm) | ØD2 (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
250 kg | 2 x 125 | 246 | 192 | 102 | 106 | 280 | 47 | 352 | 100 | 130 | 171 | 145 | 100 | 91 | 48 | 14 | 160 |
500 kg | 2 x 250 | 277 | 223 | 131 | 107 | 325 | 63 | 382 | 117 | 130 | 193 | 160 | 115 | 98 | 70 | 14 | 190 |
1000 kg | 2 x 500 | 312 | 254 | 160 | 106 | 350 | 78 | 427 | 143 | 130 | 263 | 195 | 141 | 143 | 102 | 17 | 240 |
1500 kg | 2 x 750 | 312 | 254 | 160 | 109 | 350 | 78 | 439 | 143 | 130 | 305.6 | 250 | 178 | 178.5 | 102 | 17 | 240 |
2000 kg | 2 x 1000 | 410 | 360 | 176 | 137 | 380 | 85 | 721 | 206 | 220 | 420 | 310 | 196 | 243 | 133 | 25 | 329 |
3000 kg | 2 x 1500 | 436 | 386 | 204 | 138 | 380 | 100 | 783 | 256 | 200 | 528 | 365 | 251 | 298 | 165 | 25 | 376 |
5000 kg | 2 x 2500 | 436 | 386 | 200 | 138 | 380 | 98 | 837 | 288 | 200 | 604 | 460 | 316 | 335 | 219 | 25 | 437 |
