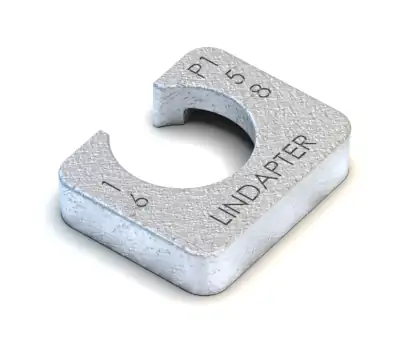

Lindapter Unterlegstück Typ P 747 M 8

Lindapter Unterlegstück Typ P

Unterlegstücke zum Ausgleich verschiedener Flanschdicken.

Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.

Material: Flachstahl
Oberflächen: Temperguss, galv. verzinkt / feuerverzinkt

Zu den Abmessungen
20 Artikel → Unterlegstück Typ P
Unterlegstück Typ P
Schraube
Werkstoff
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
zzgl. Fracht und Verpackung

Previous Next
Artikel wurde hinzugefügt!
Produkt zum Warenkorb hinzugefügt

Artikel-Nr.:
-
Anzahl: *

Unterlegstücke zum Ausgleich verschiedener Flanschdicken.

Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.

Material: Flachstahl
Oberflächen: Temperguss, galv. verzinkt / feuerverzinkt

Informationen: Unterlegstück Typ P

Ausgleichsstücke für Typ A und B

Diese Ausgleichsstücke sind kompatibel zu Klemmen Typ A und Typ B und vergrößern den Klemmbereich für größere Flanschdicken. Typ A und B sind mit drei verschiedenen Nockenhöhen (kurz, mittel oder lang) erhältlich, die mit passenden Ausgleichsstücken kombinierbar sind.


Kombination von Nockenhöhe / Ausgleichsstück

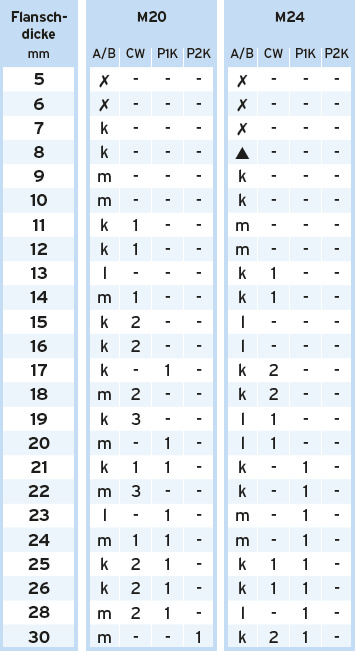

Auswahltabelle für Typ A und B für Ihre Anwendung.
Parallelflanschträger und Träger mit Flanschneigungen bis zu 5°.

Tabelle Lindapter P2

A/B = Typ A/B, k = A/B kurz, m = A/B mittel, l = A/B lang, CW = Typ CW, P1K = Typ P1 kurz, P2K = Typ P2 kurz, 7 = nicht möglich, s = Kombination auf Anfrage

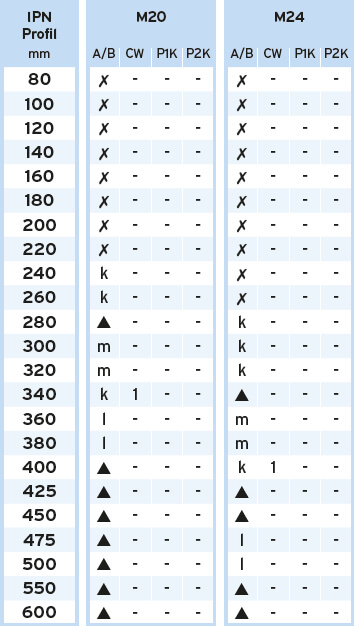

Auswahltabelle für Typ A und B für Ihre Anwendung.
IPN-Träger mit Flanschneigungen von 8°.

Tabelle 2 Lindapter P2

A/B = Typ A/B, k = A/B kurz, m = A/B mittel, l = A/B lang, CW = Typ CW, P1K = Typ P1 kurz, P2K = Typ P2 kurz, 7 = nicht möglich, s = Kombination auf Anfrage

TOMANRO Flyer
Katalogblatt
Masszeichnung von Lindapter Unterlegstück Typ P

Abmessungen Unterlegstück Typ P:

Unterlegstück Typ PSchraubeT
(mm)		Z
1 K08 kurzM 84M 8
1 K10 kurzM105M10
1 K12 kurzM126M12
1 K16 kurzM168M16
1 K20 kurzM2010M20
1 K24 kurzM2412M24
2 K10 kurzM1010M10
2 K12 kurzM1212M12
2 K16 kurzM1616M16
2 K20 kurzM2020M20
2 K24 kurzM2425M24
1 K12 HDG kurzM12612
1 K16 HDG kurzM168M16
1 K20 HDG kurzM2010M20
1 K24 HDG kurzM2412M24
2 K10 HDG kurzM1010M10
2 K12 HDG kurzM1212M12
2 K16 HDG kurzM1616M16
2 K20 HDG kurzM2020M20
2 K24 HDG kurzM2424M24
