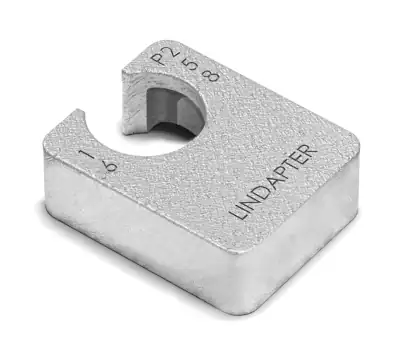

Lindapter Unterlegstück lang Typ P
Unterlegstücke zum Ausgleich größerer Flanschdicken.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Flachstahl
Oberflächen: Temperguss, galv. verzinkt / feuerverzinkt
Zu den Abmessungen
20 Artikel → Unterlegstück lang Typ P
Unterlegstücke zum Ausgleich größerer Flanschdicken.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Material: Flachstahl
Oberflächen: Temperguss, galv. verzinkt / feuerverzinkt
Informationen: Unterlegstück lang Typ P
Ausgleichsstücke für Typ LR und D2
Diese Ausgleichsstücke sind kompatibel zu Trägerklemmverbindungen Typ LR und D2 und vergrößern den Klemmbereich für größere Flanschdicken. Bitte wählen Sie die korrekten Ausgleichsstücke aus der unten stehenden Tabelle.

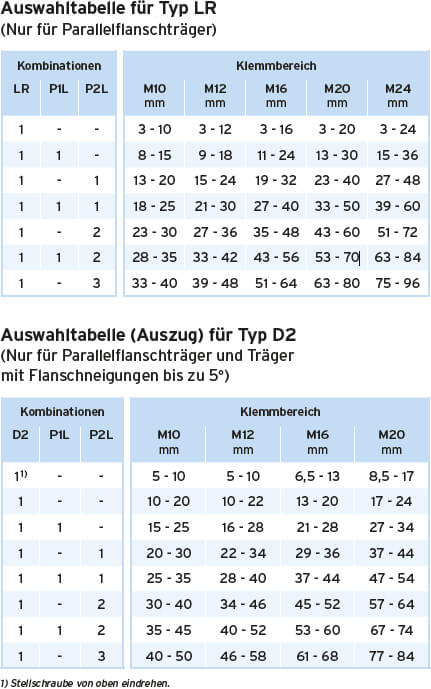

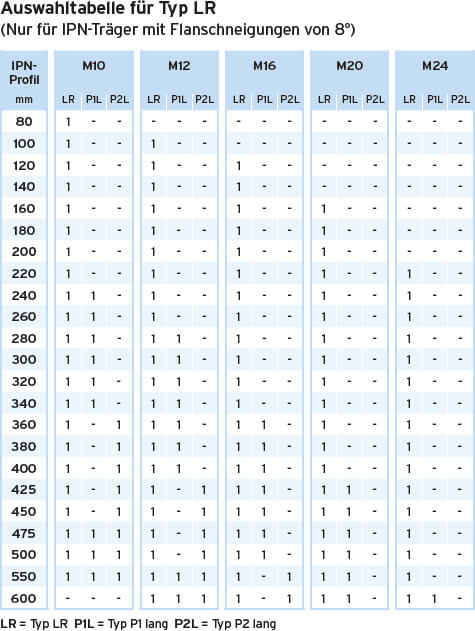

Kombination von Nockenhöhe / Ausgleichsstück
Abmessungen Unterlegstück lang Typ P:
| Unterlegstück lang Typ P | Schraube | T (mm) | Z |
|---|---|---|---|
| 1 L10 lang | M10 | 5 | M10 |
| 1 L12 lang | M12 | 6 | M12 |
| 1 L16 lang | M16 | 8 | M16 |
| 1 L20 lang | M20 | 10 | M20 |
| 1 L24 lang | M24 | 12 | M16 |
| 2 L10 lang | M10 | 10 | M10 |
| 2 L12 lang | M12 | 12 | M16 |
| 2 L16 lang | M16 | 16 | M16 |
| 2 L20 lang | M20 | 20 | M20 |
| 2 L24 lang | M24 | 25 | M24 |
| 1 L10 HDG lang | M10 | 5 | M10 |
| 1 L12 HDG lang | M12 | 6 | M12 |
| 1 L16 HDG lang | M16 | 8 | M16 |
| 1 L20 HDG lang | M20 | 10 | M20 |
| 1 L24 HDG lang | M24 | 12 | M24 |
| 2 L10 HDG lang | M10 | 10 | M10 |
| 2 L12 HDG lang | M12 | 12 | M12 |
| 2 L16 HDG lang | M16 | 16 | M16 |
| 2 L20 HDG lang | M20 | 20 | M20 |
| 2 L24 HDG lang | M24 | 24 | M24 |
