Abbildung kann abweichen vom Original
Universal-Zylinder YH 100 / 150
| Druckkraft | 100 t |
| Zugkraft | 45 t |
| Hub | 150 mm |
| Bauhöhe eingefahren | 365 mm |
| Betriebsdruck | 700 bar |
| Ölvolumen max. | 2148 cm³ |
| Wirksame Kolbenfläche Druck | 143 cm² |
| Wirksame Kolbenfläche Zug | 64.4 cm² |
| Zylinderaußendurchmesser | 180 mm |
| Gewicht ca. | 64 kg |
| Artikel-Nr.: | YALE-N11200056 |
Qualitätsmerkmale
- hydraulischer Kolbenrückzug
- auswechselbares, gehärtetes Druckstück
4.014,90 €
%
UVP 4.461,00 €
( exkl. MwSt |
Versandkostenfrei (innerhalb Deutschlands)
Lieferzeit:
ca. 1 Woche
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Hub | Bauhöhe eingefahren | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
| Universal-Zylinder YH 5 / 30 | 5 t | 2.2 t | 30 mm | 160 mm | YALE-N11200038 | 535,50 € UVP |
| Universal-Zylinder YH 5 / 80 | 5 t | 2.2 t | 80 mm | 210 mm | YALE-N11200039 | 569,70 € UVP |
| Universal-Zylinder YH 5 / 150 | 5 t | 2.2 t | 150 mm | 280 mm | YALE-N11200040 | 641,70 € UVP |
| Universal-Zylinder YH 10 / 30 | 10 t | 4.5 t | 30 mm | 175 mm | YALE-N11200041 | 675,00 € UVP |
| Universal-Zylinder YH 10 / 80 | 10 t | 4.5 t | 80 mm | 225 mm | YALE-N11200042 | 748,80 € UVP |
| Universal-Zylinder YH 10 / 150 | 10 t | 4.5 t | 150 mm | 295 mm | YALE-N11200043 | 894,60 € UVP |
| Universal-Zylinder YH 10 / 250 | 10 t | 4.5 t | 250 mm | 395 mm | YALE-N11200044 | 1.003,50 € UVP |
| Universal-Zylinder YH 20 / 50 | 20 t | 10 t | 50 mm | 195 mm | YALE-N11200045 | 1.121,40 € UVP |
| Universal-Zylinder YH 20 / 150 | 20 t | 10 t | 150 mm | 310 mm | YALE-N11200046 | 1.516,50 € UVP |
| Universal-Zylinder YH 20 / 250 | 20 t | 10 t | 250 mm | 410 mm | YALE-N11200047 | 1.862,10 € UVP |
| Universal-Zylinder YH 30 / 200 | 30 t | 14 t | 200 mm | 355 mm | YALE-N11200048 | 1.849,50 € UVP |
| Universal-Zylinder YH 30 / 350 | 30 t | 14 t | 350 mm | 510 mm | YALE-N11200049 | 2.096,10 € UVP |
| Universal-Zylinder YH 50 / 150 | 50 t | 22 t | 150 mm | 325 mm | YALE-N11200050 | 2.034,00 € UVP |
| Universal-Zylinder YH 50 / 350 | 50 t | 22 t | 350 mm | 525 mm | YALE-N11200051 | 2.787,30 € UVP |
| Universal-Zylinder YH 50 / 500 | 50 t | 22 t | 500 mm | 685 mm | YALE-N11200052 | 3.240,90 € UVP |
| Universal-Zylinder YH 70 / 350 | 70 t | 33 t | 350 mm | 540 mm | YALE-N11200054 | 3.612,60 € UVP |
| Universal-Zylinder YH 70 / 150 | 70 t | 33 t | 150 mm | 335 mm | YALE-N11200053 | 2.691,90 € UVP |
| Universal-Zylinder YH 100 / 50 | 100 t | 45 t | 50 mm | 265 mm | YALE-N11200055 | 3.068,10 € UVP |
| Universal-Zylinder YH 100 / 150 | 100 t | 45 t | 150 mm | 365 mm | YALE-N11200056 | 4.014,90 € UVP |
| Universal-Zylinder YH 100 / 350 | 100 t | 45 t | 350 mm | 565 mm | YALE-N11200057 | 5.106,60 € UVP |
| Universal-Zylinder YH 100 / 500 | 100 t | 45 t | 500 mm | 725 mm | YALE-N11200058 | 6.326,10 € UVP |
| Universal-Zylinder YH 200 / 150 | 200 t | 90 t | 150 mm | 410 mm | YALE-N11200059 | 6.314,40 € UVP |
| Universal-Zylinder YH 200 / 350 | 200 t | 90 t | 350 mm | 620 mm | YALE-N11200060 | 8.226,00 € UVP |
| Universal-Zylinder YH 200 / 500 | 200 t | 90 t | 500 mm | 620 mm | YALE-N11200061 | 9.833,40 € UVP |
Dazu passende Produkte
Dazu passende Produkte:
EAN/GTIN: 4025092150583
Beschreibung: Yale Universal-Zylinder YH 100 / 150
Mögliches Zubehör für diesen Zylinder
Einschraub-Gewindeflansche AYP
Zum Einschrauben von Hydraulikzylindern in Vorrichtungen, Konstruktionen, Pressenrahmen usw. bieten sich diese Gewindeflansche aus hochwertigem, schweißbarem Stahl an.
|
AYP-10010 Einschraub-Gewindeflansch Einschraubgewinde A = M180x3 |

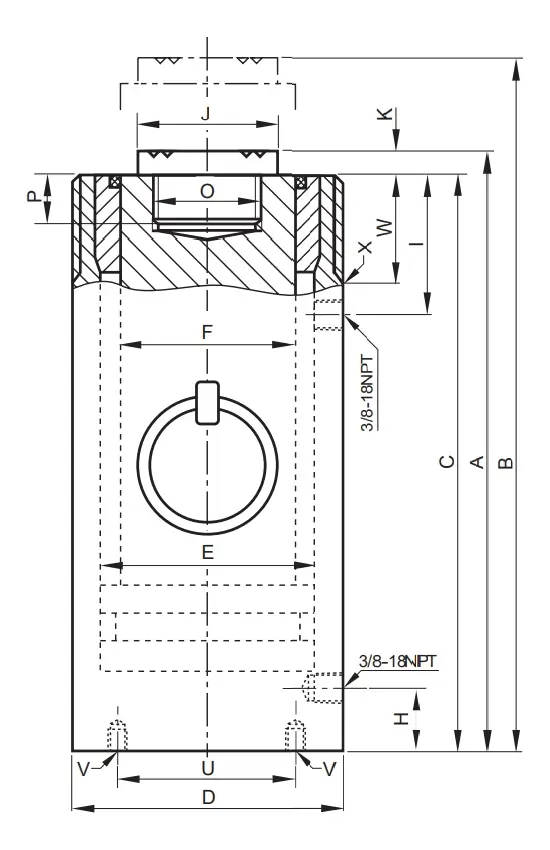

Technische Daten
| Artikel-Nr. | N11200056 | ||
| Modell | YH-100/150 | ||
| Bauhöhe eingefahren | A | 365 | mm |
| Bauhöhe ausgefahren | B | 515 | mm |
| Mantel Höhe | C | 350 | mm |
| Außen-Ø | D | 180 | mm |
| Mantel-Innen-Ø | E | 135 | mm |
| Kolben-Ø | F | 100 | mm |
| Höhe Ventilbohrung | H | 66 | mm |
| Höhe Ventilbohrung | I | 90 | mm |
| Druckstück-Ø | J | 90 | mm |
| Überstand Kolben | K | 15 | mm |
| Kolben-Gewinde | O | M65x3 | mm |
| Druckstück Überstand | P | 40 | mm |
| Höhe Griff | S | 24 | mm |
| Abstand Gewindebohrung | U | 110 | mm |
| Befestigungsgewinde | V | 4xM12 | mm |
| Höhe Schaftgewinde | W | 70 | mm |
| Gewinde am Schaft | X | M180x3 | mm |
Abmessungen
Universal-Zylinder YH 100 t
