C-Schiene 2mm 4m V4A

Die C-Schiene als Bestandteil einer Schleppleitung

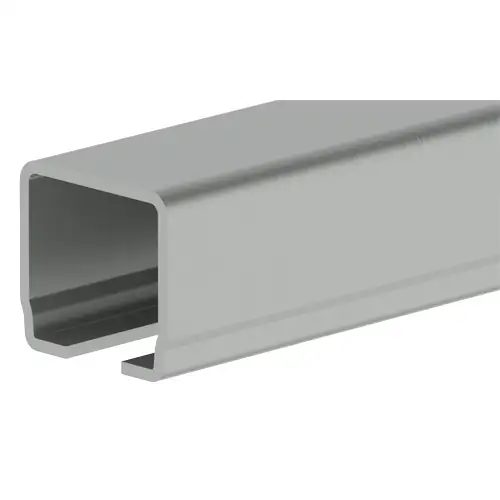

Diese Conductix-Wampfler C-Schiene aus Edelstahl V4A hat eine Wandstärke von 2 mm und eine Länge von 4 m. Sie ist Bestandteil des Conductix-Wampfler Schleppleitungssystems 230. C-Schienen eingen sich besonders als Stromzuführung für Krane und linear beweglicher Verbraucher. Mittels Schienenverbindern lassen sich die einzelnen C-Schienen bequem verbinden. So können Energiezuführungen in gewünschter Länge realisiert werden.

Ablängen von C-Schienen

C-Schienen lassen sich schon in gewünschter Länge ab Werk liefern. Conductix-Wampfler längt die C-Schiene wunschgemäß millimetergenau ab. Für den Zuschnitt wird ein kleiner Aufpreis erhoben.
In den meisten Fällen ist es aber ratsam die Schiene vor Ort abzulängen.

Montage von C-Schienen

Für die Montage der C-Schienen an bauseits vorhandenen Decken- und Wandkonstruktionen sind dafür geeignete Schienenhalter zu verwenden. C-Schienen lassen sich nicht nur parallel an einem Doppel-T-Träger anbringen. Die Firma Conductix-Wampfler hat viele unterschiedliche Halter und Adapter für jegliche Montagen der C-Schiene im Sortiment und ermöglicht so eine Adaptierung an fast jeder Struktur.
Die übliche Montage einer C-Schiene erfolgt am Ober- oder Untergurt eines Doppel-T-Trägers. Siehe hierzu folgende Beispiele:

Zudem stehen Anschweißhalter zur Verfügung, die mit dem Stahlträger fest verschweißt werden. Danach werden die Spannarme mit den Anschweißhaltern und die Schienenhalter mit den Spannarmen verschraubt. Siehe hierzu folgende Beispiele:

Schienenhalter

C-Schienen werden mittels Schienenhaltern an Strukturen montiert. Die Schienenhalter lassen sich vor ihrer Montage auf die C-Schiene aufschieben und zusammen mit der C-Schiene an der Aufhängekonstruktion befestigen. Alternativ kann man die Halter auch zuerst an der Struktur befestigen und dann die C-Schienen einschieben. Danach fixiert man die C-Schiene mit der Feststellschraube am Schienenhalter.

Im ersten und letzten Schienenhalter muss die C-Schiene gegen Verschieben in Längsrichtung gesichert werden. Dazu werden in den Steg der Schiene Löcher gebohrt, in welche die Feststellschrauben hineingedreht werden. Darauf achten, dass die Schraubenenden auf der Innenseite der Schiene nicht überstehen.

Schienverbinder

Mittels der Schienenverbinder lassen sich die C-Schienensegmente zu beliebig langen Bahnen verbinden. Der Schienenverbinder wird hierzu an der Stoßstelle auf das C-Schienenstück bis zur Hälfte aufgeschoben und festgeklemmt. Die korrekte Stellung kann durch die Sichtbohrung festgestellt werden. Danach wird das zweite C-Schienenstück eingeführt und spaltfrei geklemmt. Darauf achten, dass die Feststellschrauben gleichmäßig angezogen werden, damit kein Schienenversatz entsteht.
