Abbildung kann abweichen vom Original

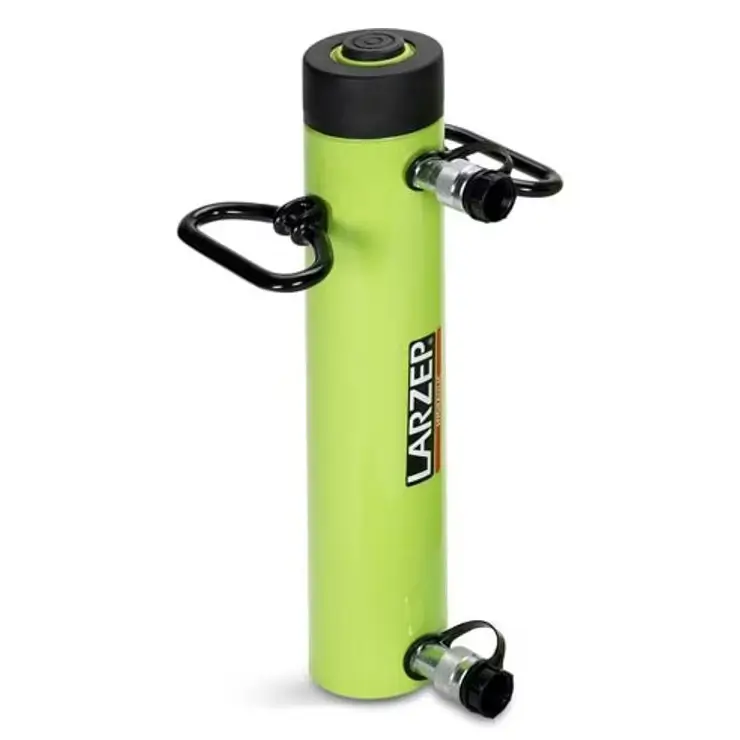

Doppeltwirkende Zylinder D D03032
| Druckkraft | 30 t |
| Zugkraft | 6 t |
| Hub | 320 mm |
| Bauhöhe eingefahren | 495 mm |
| Betriebsdruck | 700 bar |
| Ölvolumen max. | 1413 cm³ |
| Wirksame Kolbenfläche Druck | 44 cm² |
| Zylinderaußendurchmesser | 100 mm |
| Gewicht ca. | 26.6 kg |
| Artikel-Nr.: | LAR-D03032 |
Qualitätsmerkmale
- inkl. Kupplungsmuffe AZ3140 mit Staubkappe
1.649,60 €
%
UVP 2.062,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 1 Woche
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Hub | Bauhöhe eingefahren | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Doppeltwirkende Zylinder D D01016 | 10 t | 2 t | 160 mm | 310 mm | LAR-D01016 | 937,60 € UVP |
| Doppeltwirkende Zylinder D D01025 | 10 t | 2 t | 250 mm | 400 mm | LAR-D01025 | 1.048,80 € UVP |
 | Doppeltwirkende Zylinder D D01032 | 10 t | 2 t | 320 mm | 470 mm | LAR-D01032 | 1.204,80 € UVP |
| Doppeltwirkende Zylinder D D02016 | 20 t | 5 t | 160 mm | 320 mm | LAR-D02016 | 1.080,80 € UVP |
| Doppeltwirkende Zylinder D D02025 | 20 t | 5 t | 250 mm | 410 mm | LAR-D02025 | 1.114,40 € UVP |
| Doppeltwirkende Zylinder D D02032 | 20 t | 5 t | 320 mm | 480 mm | LAR-D02032 | 1.398,40 € UVP |
| Doppeltwirkende Zylinder D D03016 | 30 t | 6 t | 160 mm | 335 mm | LAR-D03016 | 1.266,40 € UVP |
| Doppeltwirkende Zylinder D D03032 | 30 t | 6 t | 320 mm | 495 mm | LAR-D03032 | 1.649,60 € UVP |
 | Doppeltwirkende Zylinder D D05016 | 50 t | 7 t | 160 mm | 335 mm | LAR-D05016 | 1.664,80 € UVP |
| Doppeltwirkende Zylinder D D05032 | 50 t | 7 t | 320 mm | 510 mm | LAR-D05032 | 2.276,00 € UVP |
 | Doppeltwirkende Zylinder D D07516 | 75 t | 14 t | 160 mm | 338 mm | LAR-D07516 | 2.208,80 € UVP |
| Doppeltwirkende Zylinder D D07532 | 75 t | 14 t | 320 mm | 512 mm | LAR-D07532 | 2.903,20 € UVP |
| Doppeltwirkende Zylinder D D10016 | 100 t | 19 t | 160 mm | 339 mm | LAR-D10016 | 2.810,40 € UVP |
| Doppeltwirkende Zylinder D D10032 | 100 t | 19 t | 320 mm | 509 mm | LAR-D10032 | 3.860,80 € UVP |
| Doppeltwirkende Zylinder D D15030 | 150 t | 37 t | 300 mm | 528 mm | LAR-D15030 | 4.928,00 € UVP |
| Doppeltwirkende Zylinder D D15005 | 150 t | 37 t | 50 mm | 258 mm | LAR-D15005 | 3.391,20 € UVP |
| Doppeltwirkende Zylinder D D15010 | 150 t | 37 t | 150 mm | 378 mm | LAR-D15010 | auf Anfrage. |
| Doppeltwirkende Zylinder D D20005 | 200 t | 56 t | 50 mm | 274 mm | LAR-D20005 | auf Anfrage. |
| Doppeltwirkende Zylinder D D20015 | 200 t | 56 t | 150 mm | 394 mm | LAR-D20015 | auf Anfrage. |
| Doppeltwirkende Zylinder D D20030 | 200 t | 56 t | 300 mm | 544 mm | LAR-D20030 | auf Anfrage. |
| Doppeltwirkende Zylinder D D35005 | 350 t | 100 t | 50 mm | 299 mm | LAR-D35005 | auf Anfrage. |
| Doppeltwirkende Zylinder D D35015 | 350 t | 100 t | 150 mm | 419 mm | LAR-D35015 | auf Anfrage. |
| Doppeltwirkende Zylinder D D35030 | 350 t | 100 t | 300 mm | 569 mm | LAR-D35030 | auf Anfrage. |
| Doppeltwirkende Zylinder D D55005 | 550 t | 170 t | 50 mm | 383 mm | LAR-D55005 | auf Anfrage. |
| Doppeltwirkende Zylinder D D55015 | 550 t | 170 t | 150 mm | 518 mm | LAR-D55015 | auf Anfrage. |
| Doppeltwirkende Zylinder D D55030 | 550 t | 170 t | 300 mm | 668 mm | LAR-D55030 | auf Anfrage. |
Beschreibung: Larzep Doppeltwirkende Zylinder D D03032
- In Kapazitäten von 10 bis 550 t und Hüben bis 300 mm erhältlich.
- Für Druck- und Zuganwendungen geeignet.
- Zur Durchführung härtester Arbeiten einschliesslich solcher, die hohe Genauigkeit bei hohen Taktzahlen erfordern.
- Führungs- und Dichtungssystem höchster Qualität.
- Sicherheitsventil zur Vorbeugung eines Überdrucks.
- Zur leichten Befestigung sind die Zylinder mit Gewinden aussen am Schaft, am oberen Teil der Kolben und an der Bodenplatte ausgestattet. Diese sind besonders bei Zuganwendungen erforderlich.
- Optional mit beweglichen Druckstücken lieferbar.
Abmessungen
Doppeltwirkende Zylinder D 30 t
| A | 495 | mm |
| B | 815 | mm |
| D | 100 | mm |
| E | 75 | mm |
| F | 56 | mm |
| H | 26 | mm |
| H1 | 77 | mm |
| I | 3 7/8"-12 | |
| J | 48 | mm |
| K | 10 | mm |
| L | 45 | mm |
| M | 1 1/2"-16 | |
| N | 10 | mm |
| P | 25 | mm |
| R | 1/2"-13 | |
| S | 58 | mm |
| T | 15 | mm |
