Abbildung kann abweichen vom Original

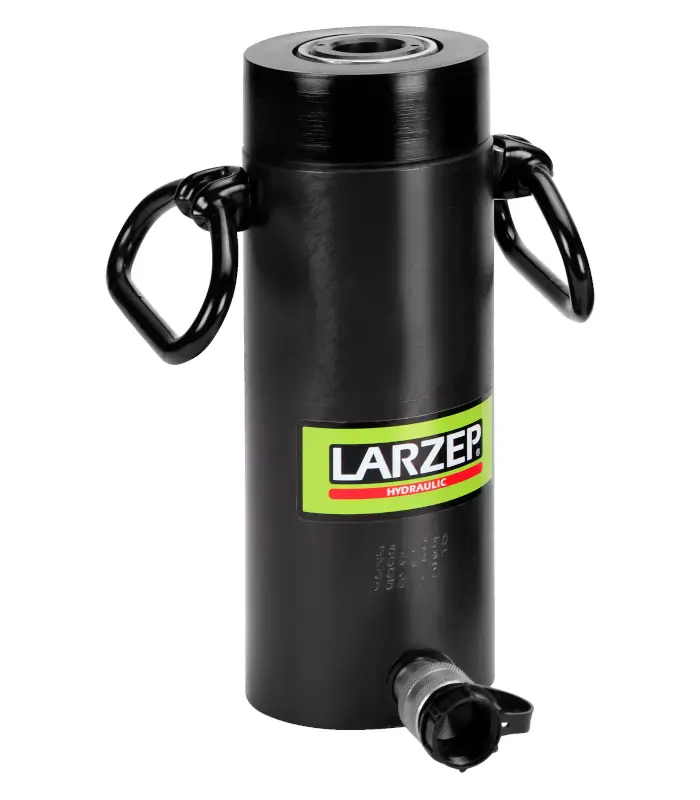

Hohlkolbenzylinder SH 03015
| Druckkraft | 30 t |
| Durchgangsbohrung Ø | 34 mm |
| Hub | 150 mm |
| Bauhöhe eingefahren | 322 mm |
| Ölvolumen max. | 660 cm³ |
| Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Druck | 44 cm² |
| Zylinderaußendurchmesser | 120 mm |
| Gewicht ca. | 18.5 kg |
| Artikel-Nr.: | LAR-SH03015 |
Qualitätsmerkmale
- Für Druck- und Zug-Anwendungen geeignet
- Gehäuse und Sattel schwarz nitriert
- Hohlkolben hartverchromt
- Gewinde am Schaft, Kolben und Boden
- Kombinierbar mit dem kompletten Larzep-Abzieherprogramm
1.352,00 €
%
UVP 1.690,00 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
ca. 4 Wochen
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Druckkraft | Zugkraft | Durchgangsbohrung Ø | Hub | Artikel-Nr. | Preis (zzgl. ges. MwSt.) |
|---|---|---|---|---|---|---|---|
 | Hohlkolbenzylinder SH 01204 | 12 t | 21 mm | 40 mm | LAR-SH01204 | 452,80 € UVP | |
 | Hohlkolbenzylinder SH 01208 | 12 t | 21 mm | 76 mm | LAR-SH01208 | 563,20 € UVP | |
| Hohlkolbenzylinder SH 01215 | 12 t | 21 mm | 150 mm | LAR-SH01215 | 763,20 € UVP | |
| Hohlkolbenzylinder SH 02205 | 22 t | 27 mm | 50 mm | LAR-SH02205 | 734,40 € UVP | |
| Hohlkolbenzylinder SH 02208 | 22 t | 27 mm | 76 mm | LAR-SH02208 | 869,60 € UVP | |
| Hohlkolbenzylinder SH 02215 | 22 t | 27 mm | 150 mm | LAR-SH02215 | 1.091,20 € UVP | |
 | Hohlkolbenzylinder SH 03006 | 30 t | 34 mm | 64 mm | LAR-SH03006 | 922,40 € UVP | |
| Hohlkolbenzylinder SH 03015 | 30 t | 34 mm | 150 mm | LAR-SH03015 | 1.352,00 € UVP | |
| Hohlkolbenzylinder SH 06008 | 60 t | 56 mm | 76 mm | LAR-SH06008 | 1.581,60 € UVP | |
 | Hohlkolbenzylinder SH 06015 | 60 t | 56 mm | 153 mm | LAR-SH06015 | 2.108,80 € UVP | |
 | Hohlkolbenzylinder SH 10008 | 100 t | 81 mm | 80 mm | LAR-SH10008 | 3.275,20 € UVP | |
| Hohlkolbenzylinder SH 10015 | 100 t | 81 mm | 150 mm | LAR-SH10015 | 4.648,00 € UVP |

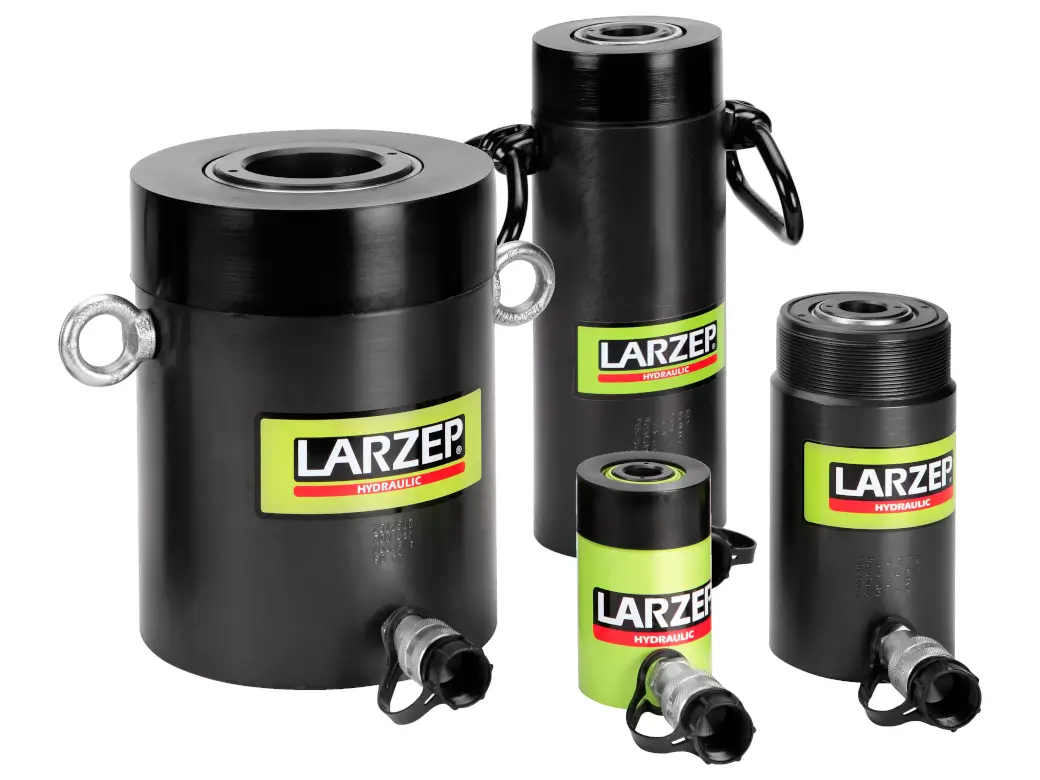

Beschreibung: Larzep Hohlkolbenzylinder SH 03015
- Die Hohlkolbenzylinder SH verfügen über eine Durchgangsbohrung, die längs durch den Kolben führt. In der einfachwirkenden Version SH haben sie eine Arbeitsrichtung. In der doppelwirkenden Ausführung wird der Druck sowohl beim Ausfahren als auch beim Einfahren über die Pumpe bzw. den Bediener kontrolliert.
- Mit Hohlkolbenzylindern läßt sich beispielsweise das Spannen von Seilen, Führen von Gewindestangen und Bolzen, Abziehen von Buchsen, Kugel- und Rollenlagern bewerkstelligen.
- Der Hohlkolben ist hartverchromte um ihn vor Riefen und Korrosion zu schützen.
- Zur leichten Befestigung ist der Zylinder mit Montage-Gewinden aussen am oberen Schaft und an der Bodenplatte ausgerüstet. Eine Gummimanschette schützt das Gewinde bei nicht Benutzung.
- Alternativ sind Hohlkolbenzylinder in Doppeltwirkender Ausführung DH und Aluminium Varianten SAH und DAH erhältlich.

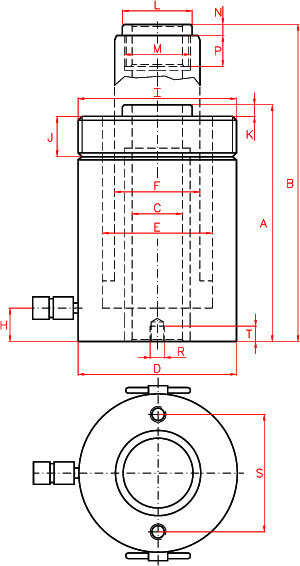

Abmessungen
Hohlkolbenzylinder SH 30 t
| A | 322 | mm |
| B | 472 | mm |
| C | 34 | mm |
| D | 120 | mm |
| E | 90 | mm |
| F | 68 | mm |
| H | 26 | mm |
| I | 4 1/2"-12 | |
| J | 42 | mm |
| K | 4 | mm |
| L | 55 | mm |
| M | 1 13/16"-16 | |
| N | 9 | mm |
| P | 22 | mm |
| R | 3/8"-16 | |
| S | 92 | mm |
| T | 17 | mm |
