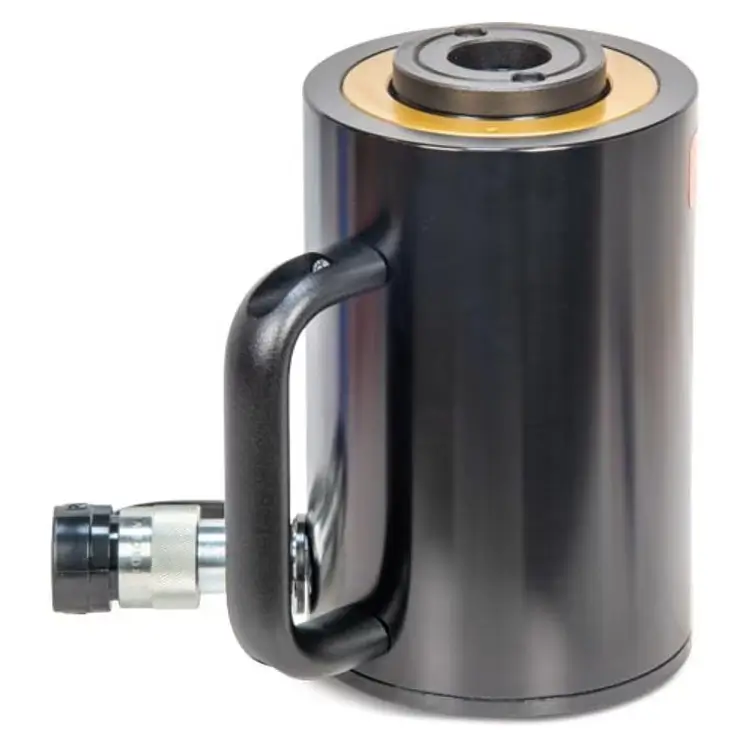

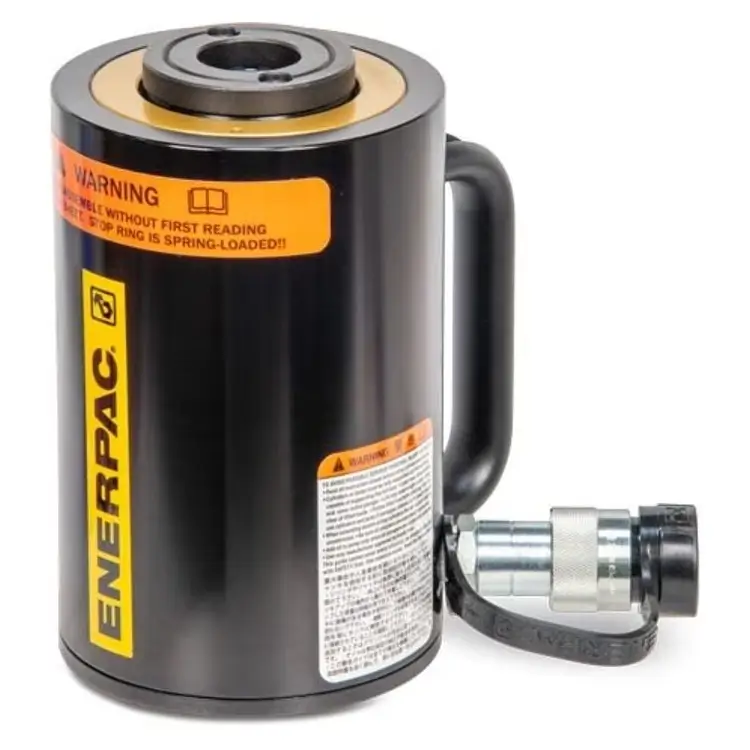

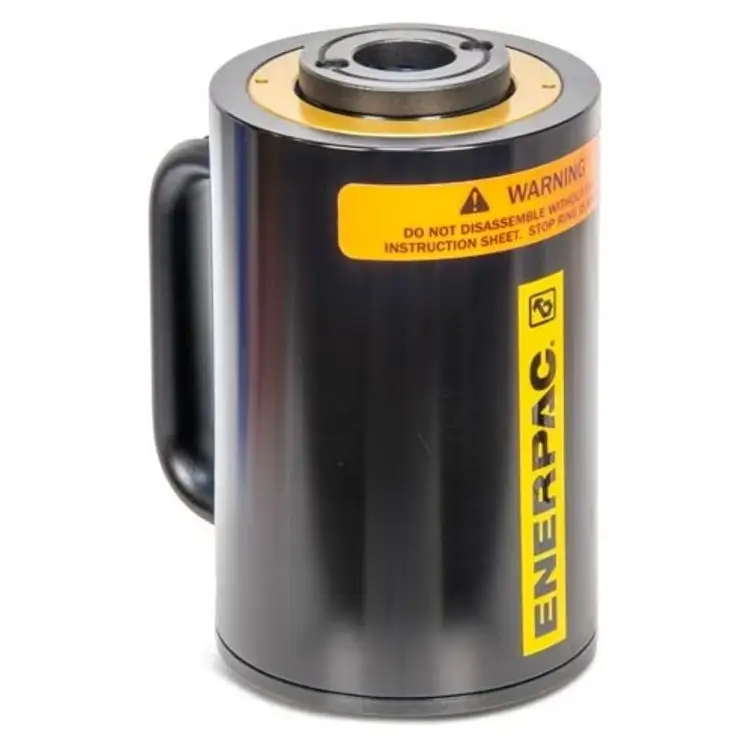

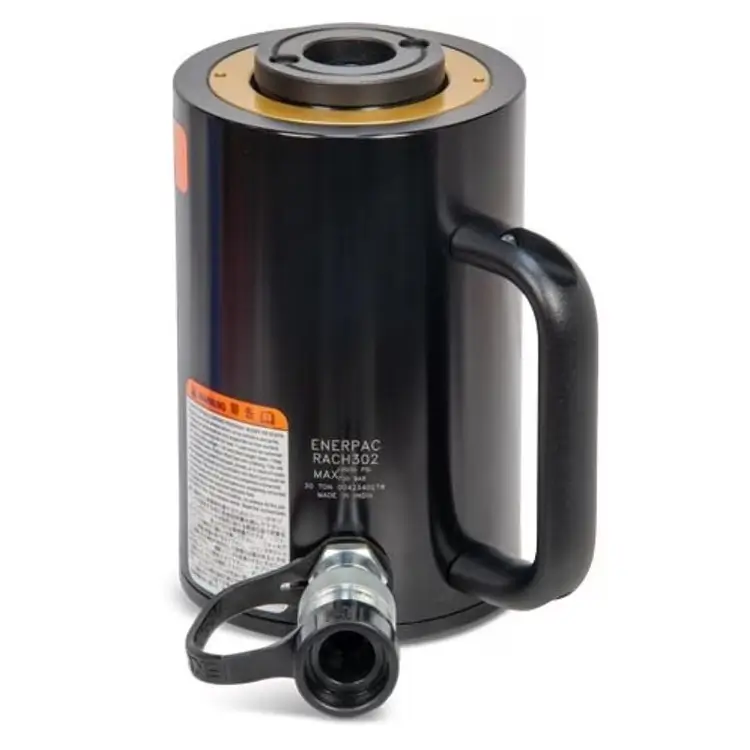

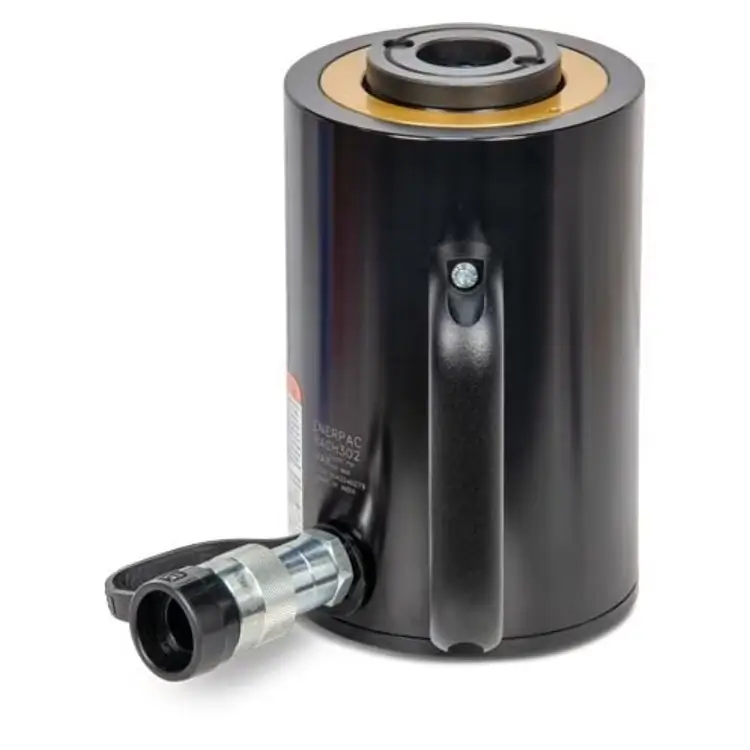

Alu-Hohlkolbenzylinder RACH 302 Ansicht 2

Abbildung kann abweichen vom Original

Alu-Hohlkolbenzylinder RACH 302

Druckkraft	30 t
Durchgangsbohrung Ø	34 mm
Hub	50 mm
Bauhöhe eingefahren	208 mm
Ölvolumen max.	256 cm³
Betriebsdruck	700 bar
Wirksame Kolbenfläche Druck	51.1 cm²
Zylinderaußendurchmesser	130 mm
Gewicht ca.	8.0 kg
Artikel-Nr.:	ENE-RACH302

Qualitätsmerkmale

Die Leichtbaulösung für das Spannen und Testen
ermöglicht Zug- und Schubkräfte
gehärtete Oberflächen
Griffe und CR400 Kupplungsmuffe serienmässig
Grundplatte und Druckstück aus Stahl

2.778,00 €

( exkl. MwSt |

+ Versandkosten

Lieferzeit: z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!

Anzahl

Typ	Druckkraft	Durchgangsbohrung Ø	Hub	Artikel-Nr.	Preis (zzgl. ges. MwSt.)
Alu-Hohlkolbenzylinder RACH 202	20 t	27 mm	50 mm	ENE-RACH202	2.098,00 €
Alu-Hohlkolbenzylinder RACH 204	20 t	27 mm	100 mm	ENE-RACH204	2.330,00 €
Alu-Hohlkolbenzylinder RACH 206	20 t	27 mm	150 mm	ENE-RACH206	2.588,00 €
Alu-Hohlkolbenzylinder RACH 208	20 t	27 mm	200 mm	ENE-RACH208	2.902,00 €
Alu-Hohlkolbenzylinder RACH 2010	20 t	27 mm	250 mm	ENE-RACH2010	3.238,00 €
Alu-Hohlkolbenzylinder RACH 302	30 t	34 mm	50 mm	ENE-RACH302	2.778,00 €
Alu-Hohlkolbenzylinder RACH 304	30 t	34 mm	100 mm	ENE-RACH304	3.084,00 €
Alu-Hohlkolbenzylinder RACH 306	30 t	34 mm	150 mm	ENE-RACH306	3.424,00 €
Alu-Hohlkolbenzylinder RACH 308	30 t	34 mm	200 mm	ENE-RACH308	3.836,00 €
Alu-Hohlkolbenzylinder RACH 3010	30 t	34 mm	250 mm	ENE-RACH3010	4.279,00 €
Alu-Hohlkolbenzylinder RACH 602	60 t	54 mm	50 mm	ENE-RACH602	3.888,00 €
Alu-Hohlkolbenzylinder RACH 604	60 t	54 mm	100 mm	ENE-RACH604	4.282,00 €
Alu-Hohlkolbenzylinder RACH 606	60 t	54 mm	150 mm	ENE-RACH606	4.722,00 €
Alu-Hohlkolbenzylinder RACH 608	60 t	54 mm	200 mm	ENE-RACH608	5.257,00 €
Alu-Hohlkolbenzylinder RACH 6010	60 t	54 mm	250 mm	ENE-RACH6010	5.830,00 €
Alu-Hohlkolbenzylinder RACH 1004	100 t	79 mm	100 mm	ENE-RACH1004	6.972,00 €
Alu-Hohlkolbenzylinder RACH 1006	100 t	79 mm	150 mm	ENE-RACH1006	7.725,00 €
Alu-Hohlkolbenzylinder RACH 1008	100 t	79 mm	200 mm	ENE-RACH1008	8.644,00 €
Alu-Hohlkolbenzylinder RACH 10010	100 t	79 mm	250 mm	ENE-RACH10010	9.626,00 €
Alu-Hohlkolbenzylinder RACH 1002	100 t	79 mm	50 mm	ENE-RACH1002	6.294,00 €
Alu-Hohlkolbenzylinder RACH 1502	150 t	79 mm	50 mm	ENE-RACH1502	9.527,00 €
Alu-Hohlkolbenzylinder RACH 1504	150 t	79 mm	100 mm	ENE-RACH1504	10.563,00 €
Alu-Hohlkolbenzylinder RACH 1506	150 t	79 mm	150 mm	ENE-RACH1506	11.714,00 €
Alu-Hohlkolbenzylinder RACH 1508	150 t	79 mm	200 mm	ENE-RACH1508	13.112,00 €
Alu-Hohlkolbenzylinder RACH 15010	150 t	79 mm	250 mm	ENE-RACH15010	14.614,00 €

Weitere Modelle mit: Druckkraft 30 t

Weitere Modelle mit:Druckkraft 30 t

Beschreibung: Enerpac Alu-Hohlkolbenzylinder RACH 302

Serie : RACH

Merkmale

Das Hohlkolbendesign ermöglicht Zug- und Schubkräfte
Führungsbänder verlängern die Lebensdauer des Zylinders und verbessern die Seitenlastverträglichkeit
Die gehärtete Oberflächenbeschichtung schützt vor Schäden und verlängert die Lebensdauer der Zylinder
Das freitragende Kolbenführungsrohr verlängert die Lebensdauer der Dichtung wie auch des Produkts
Griffe seriemmässig bei allen Modellen
Die Stahlgrundplatte und das Druckstück schützen vor Lastschäden
Der integrierte Anschlagring verhindert ein zu weites Ausfahren des Kolbens und kann der vollen Zylinderkapazität standhalten
Die Leistungsstarke Rückzugfeder sorgt für einen schnellen Zylinderrückzug.

Masszeichnung von Enerpac Alu-Hohlkolbenzylinder RACH 302

Abmessungen

Alu-Hohlkolbenzylinder RACH 30 t

Bauhöhe eingefahren A	208	mm
Bauhöhe ausgefahren B	258	mm
Außendurchmesser D	130	mm
Innendurchmesser E	95	mm
Kolbenstangen Ø F	70	mm
Ölanschlusshöhe H	29	mm
Druckstück Ø J	70	mm
Druckstücküberstand K	10	mm
Bodenbestigungsbohrung LochkreisØ U	110	mm
Bodenbefestigungsbohrungs Gewinde V	M6	mm
Mittelloch Ø Y	34	mm
Bodenbefestigungsbohrungen Gewindetiefe Z	12	mm
